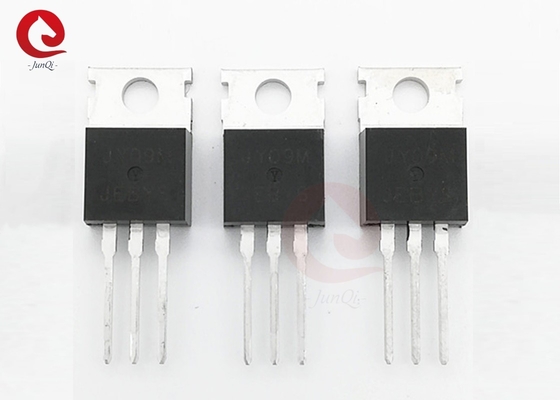

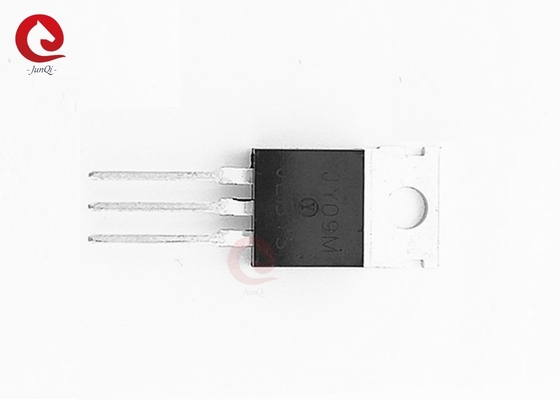

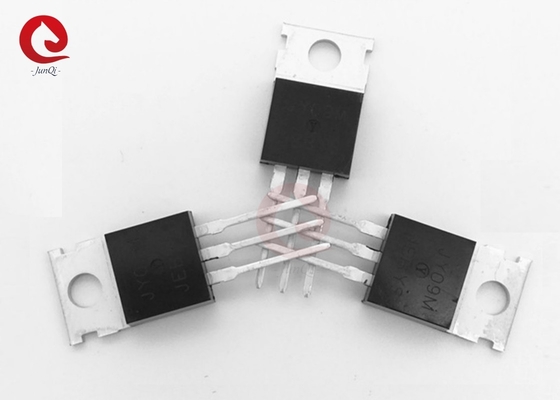

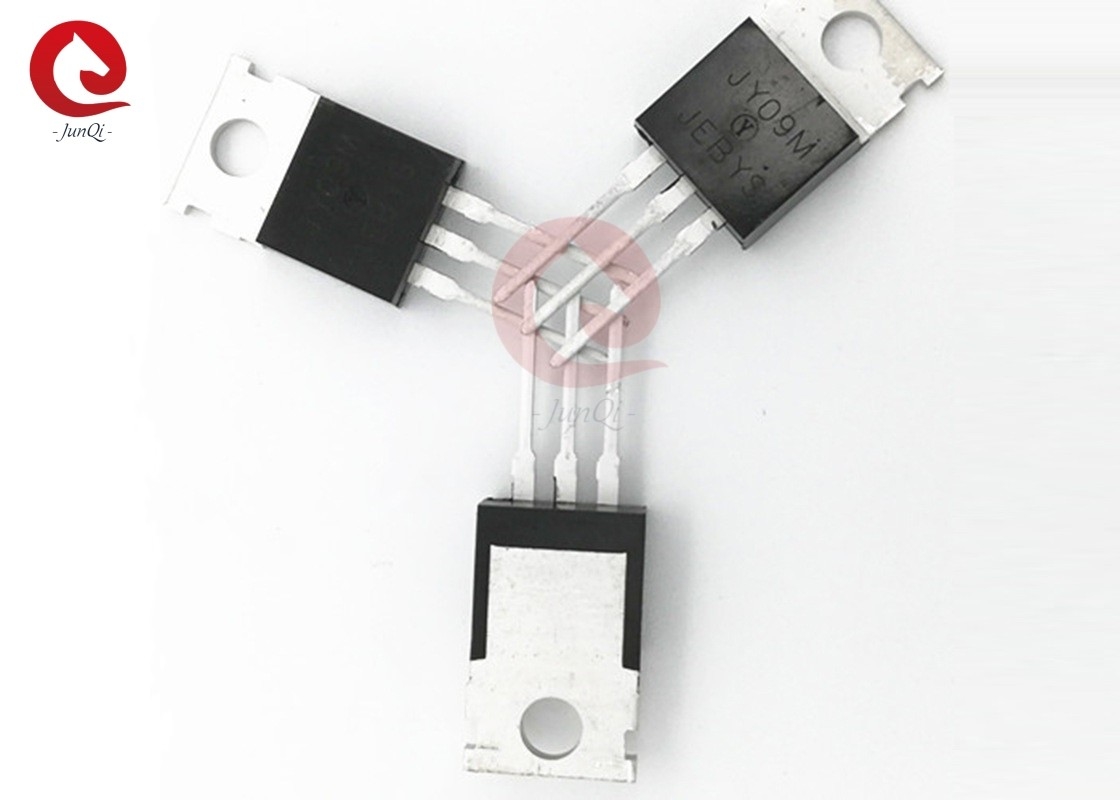

JY09M N Διάχυση καναλιού MOS IC TO-220 70V 90A MOSFET ισχύος

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	JEUNKEI
Πιστοποίηση:	ISO9001,CE
Αριθμό μοντέλου:	JY09M

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	100pcs (παρέχουσα δειγματοληψία)
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	ακολουθία για την εξαγωγή
Χρόνος παράδοσης:	εξαρτηθείτε από την ποσότητα το /Negotiable διαταγής
Όροι πληρωμής:	Τ/Τ, Paypal
Δυνατότητα προσφοράς:	1000 κομμάτια την ημέρα.

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Ονομασία:	Δυναμικό MOSFET κατάστασης ενίσχυσης N καναλιού	Σχήμα αριθ.:	JY09M
Τύπος:	Κανάλι Ν	Τάση αγωγός-πηγής:	70V
Συνεχές ρεύμα αγωγών:	90A (Tc=25°C)	Μέγιστη απαγωγή ισχύος:	162W
Λειτουργούσα σειρά θερμοκρασίας συνδέσεων και αποθήκευσης:	-55°C~+175°C
Επισημαίνω:	JY09M δυναμική λειτουργίας βελτίωσης , Δυναμικό MOSFET κατάστασης ενίσχυσης N καναλιού , 70V 90A δυναμική λειτουργίας βελτίωσης mosfet

Γενική περιγραφή:

Το JY09M χρησιμοποιεί τις τελευταίες τεχνικές επεξεργασίας τάφρου για να επιτύχει την υψηλή πυκνότητα κυττάρων και να μειώσει την αντίσταση ανάφλεξης με χαμηλό φορτίο πύλης.Αυτά τα χαρακτηριστικά συνδυάζονται για να κάνουν αυτό το σχέδιο μια εξαιρετικά αποδοτική και αξιόπιστη συσκευή για χρήση στην εφαρμογή μεταγωγής ισχύος και μια μεγάλη ποικιλία άλλων εφαρμογών.

Χαρακτηριστικά:

● 70V/90A, RDS ((ON) ≤6,8mΩ@VGS=10V
● Γρήγορη αλλαγή και ανάκτηση του σώματος προς τα πίσω
● Πλήρως χαρακτηρισμένη τάση και ρεύμα χιονοστιβάδας
● Εξαιρετική συσκευασία για καλή διάχυση της θερμότητας

Εφαρμογές:

● Εφαρμογή διακόπτη ρεύματος
● Σκληρά διακόπτες και κυκλώματα υψηλής συχνότητας
● Αδιάλειπτη παροχή ενέργειας

Περιγραφή PIN:

Απόλυτες μέγιστες θερμοκρασίες (Tc=25°C), εκτός εάν αναφέρεται διαφορετικά:

Σύμβολο	Παράμετρος		Περιορισμός	Μονάδα
VΔΕ	Η τάση της πηγής αποχέτευσης		70	V
VGS	Η τάση πύλης πύλης		±20	V
Εγώ...D	Συνεχής ροή αποχέτευσης	TC=25°C	90	Α
Εγώ...D	Συνεχής ροή αποχέτευσης	TC=100°C	65	Α
Εγώ...DM	Παλμικό ρεύμα αποστράγγισης		315	Α
ΠD	Μέγιστη διάσπαση ισχύος		162	W
ΤJΤΕΜΤ	Περιοχή θερμοκρασίας λειτουργίας και αποθήκευσης		-55~+175	°C
RΘJC	Θερμική αντίσταση-συνδέσμος με την θήκη		0.85	°C/W
RΘJC	Θερμική αντίσταση-συνδέσμευση με το περιβάλλον		62.5	°C/W

JY09M N Διάχυση καναλιού MOS IC TO-220 70V 90A MOSFET ισχύος 1

ΤΟ220-3 Σχέδιο πακέτου

ΣΥΜΒΟΛΟ	ΜΜ			INCH			ΣΥΜΒΟΛΟ	ΜΜ			INCH
ΣΥΜΒΟΛΟ	ΜΙΝ	Ονομασία	Επικαιροποίηση	ΜΙΝ	Ονομασία	Επικαιροποίηση	ΣΥΜΒΟΛΟ	ΜΙΝ	Ονομασία	Επικαιροποίηση	ΜΙΝ	Ονομασία	Επικαιροποίηση
Α	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
Α1	1.27	1.30	1.33	0.050	0.051	0.052	ε	2.54BSC			0.1BSC
Α2	2.35	2.40	2.50	0.093	0.094	0.098	ε1	5.08BSC			0.2BSC
β	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
β2	1.23	-	1.36	0.048	-	0.054	Α	12.75	-	13.17	0.502	-	0.519
Γ	0.48	0.50	0.52	0.019	0.020	0.021	Α1	-	-	3.95	-	-	0.156
D	15.40	15.60	15.80	0.606	0.614	0.622	L2	250REF.			0.098REF.
Δ1	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
DEP	0.05	0.10	0.20	0.002	0.004	0.008	Q	2.73	2.80	2.87	0.107	0.110	0.113
Ε	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	5°	7°	9°	5°	7°	9°
Ε1	-	8.70	-	-	0.343	-	Θ2	1°	3°	5°	1°	3°	5°
Ε2	9.80	10.00	10.20	0.386	0.394	0.401
