Για να δημιουργήσουν την αξία για τους πελάτες. Ακεραιότητα και Win-Win.
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | JEUNKEI |
| Πιστοποίηση: | ISO9001,CE |
| Αριθμό μοντέλου: | JY213L |
| Ποσότητα παραγγελίας min: | 50pcs (δείγμα διαθέσιμο) |
|---|---|
| Τιμή: | USD0.5-USD1/PC |
| Συσκευασία λεπτομέρειες: | ακολουθία για την εξαγωγή |
| Χρόνος παράδοσης: | εξαρτηθείτε από την ποσότητα το /Negotiable διαταγής |
| Όροι πληρωμής: | T/T, Western Union, Paypal |
| Δυνατότητα προσφοράς: | 1000 κομμάτια την ημέρα. |
| Ονομασία: | 90V Τριφασικός οδηγός πύλης | Σχήμα αριθ.: | JY213L |
|---|---|---|---|
| συμβατή λογική εισόδου: | 3.3V και 5V | ΙΟ+/ΙΟ-: | +1,2A/-2,0A σε VCC=15V, VBS=15V |
| Περιοχή θερμοκρασίας λειτουργίας: | 40°C~125°C | Πακέτο μικρού αποτυπώματος: | TSSOP20L/24L, 173mil |
| Χρώμα: | Μαύρο | Εφαρμογή: | Μετατροπέας γενικής χρήσης |
| Επισημαίνω: | Επικοινωνία με τα κράτη μέλη,90V Half Bridge Drive (Μέση κίνηση γέφυρας),3 Φάση Half Bridge Drive |
||
Περιγραφή:

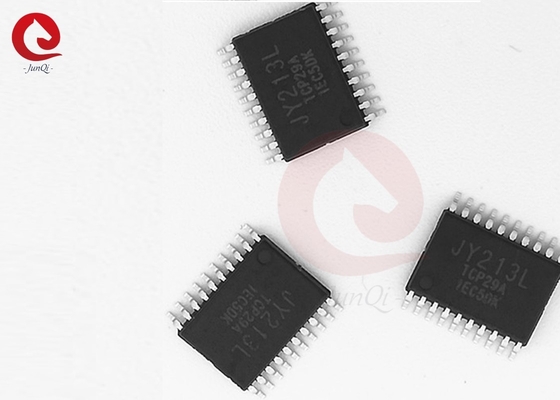

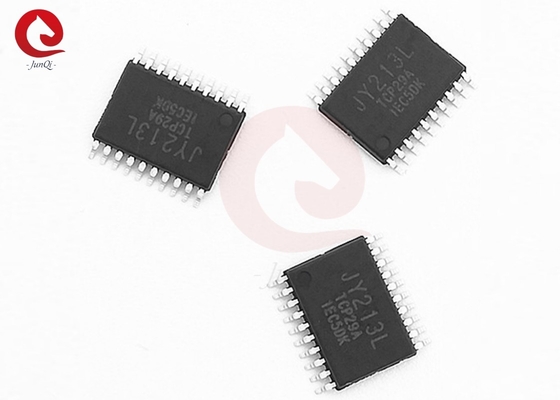

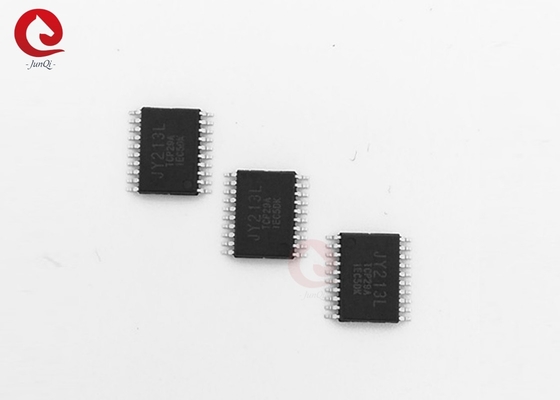

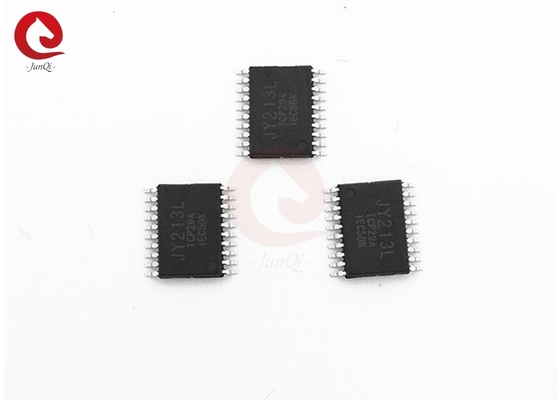

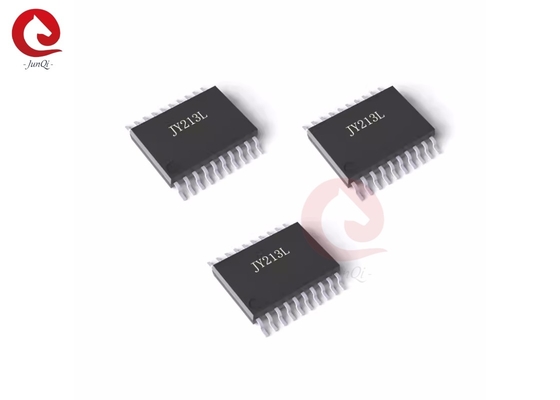

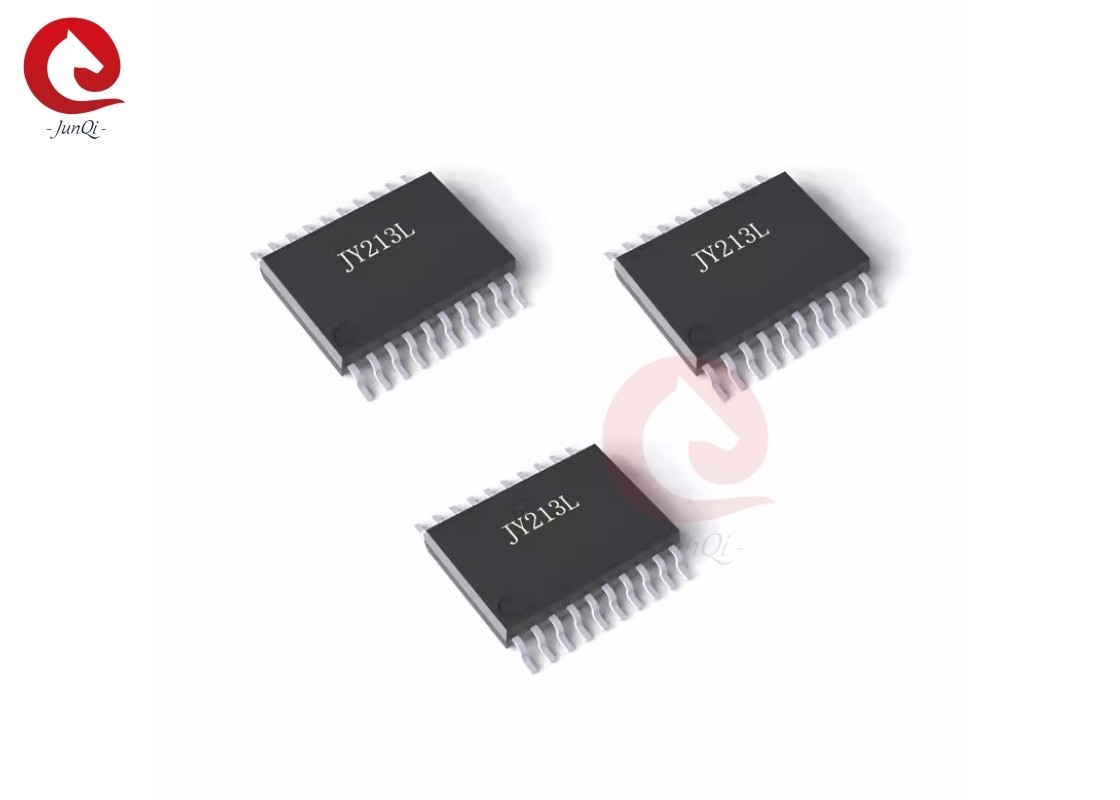

Ο JY213L είναι ένας υψηλής ταχύτητας οδηγός πύλης 3 φάσεων για συσκευές MOSFET ισχύος και IGBT με τρία ανεξάρτητα κανάλια εξόδου υψηλής και χαμηλής πλευρικής αναφοράς.Η ενσωματωμένη προστασία από τον νεκρό χρόνο και η προστασία από την εκτόξευση αποτρέπουν τη βλάβη της μισής γέφυραςΤα κυκλώματα UVLO αποτρέπουν την δυσλειτουργία όταν οι τάσεις VCC και VBS είναι χαμηλότερες από την καθορισμένη κατώτατη τάση. A novel high-voltage BCD process and common-mode noise canceling technique provide stable operation of high-side drivers under high dV/dt noise conditions while achieving excellent negative transient voltage tolerance. Συμπεριλαμβάνεται μια καρφίτσα ενεργοποίησης (EN) έτσι ώστε η κατάσταση αναμονής να μπορεί να χρησιμοποιηθεί για να ρυθμίσει το τσιπ σε κατάσταση χαμηλού ακινητοποιημένου ρεύματος για να επιτευχθεί μακρά διάρκεια ζωής της μπαταρίας.
Χαρακτηριστικά:
• Ενσωματωμένος 90V half-bridge high side driver
• Δυνατότητα λειτουργίας έως και τριών φάσεων με μισή γέφυρα
• Ενσωματωμένη διώδης για κάθε υψηλό πλευρικό κανάλι
• Ενσωματωμένη προστασία από την απώλεια χρόνου
• Προστασία κατά της εκτόξευσης
• Υπό πίεση αποκλεισμού για VCC και VBS
• Χαμηλή τάση λειτουργίας 0·5,5V για VCC και VBS
• Λογική εισόδου 3.3V και 5V συμβατή
• Ενεργοποίηση πιν (EN) για χαμηλό ρεύμα αναμονής
• IO+/IO-: +1,2A/2,0A σε VCC=15V, VBS=15V
• Ενσωματωμένος νεκρός χρόνος
• Σύνδεσμος ακύρωσης θορύβου dV/dt κοινής λειτουργίας
• Ανεκτικότητα αρνητικής παροδικής τάσης
• Χαμηλή κίνηση πύλης DI/dt για καλύτερη ανθεκτικότητα στον θόρυβο
• εύρος λειτουργίας από 40 oC έως 125 oC
• Πακέτο μικρού αποτυπώματος
Εφαρμογές:
• E-BIKE/ηλεκτρικό εργαλείο ηλεκτρικής ενέργειας
• Ελέγχος μικροκινητήρων με μπαταρία
• Αντιστροφέας γενικής χρήσης
Διάγραμμα μπλοκ:
Τυπικό κύκλωμα εφαρμογής:
Διαμόρφωση PIN:
Περιγραφή PIN:
| Ονομασία καρφίτσας | Περιγραφή | Αριθμός PIN. | |
| TSSOP20L | TSSOP24L | ||
| HIN1 | Λογική είσοδος για τον οδηγό υψηλής πλευράς πύλης φάσης-1 | 1 | 1 |
| HIN2 | Λογική είσοδος για τον οδηγό υψηλής πλευράς πύλης φάσης 2 | 2 | 2 |
| HIN3 | Λογική είσοδος για τον οδηγό υψηλής πλευρικής πύλης φάσης 3 | 3 | 3 |
| ΛΙΝ1 | Λογική είσοδος για τον οδηγό χαμηλής πλευρικής πύλης φάσης 3 | 4 | 4 |
| LIN2 | Λογική είσοδος για τον οδηγό χαμηλής πλευρικής πύλης φάσης 3 | 5 | 5 |
| LIN3 | Λογική είσοδος για τον οδηγό χαμηλής πλευρικής πύλης φάσης 3 | 6 | 6 |
| Επικεφαλής | Λογική είσοδος για τον έλεγχο της κατάστασης αναμονής | - | 7 |
| ΚΑΚ | Η τάση τροφοδοσίας λογικής και χαμηλών οπτικών κινητήρων πύλης | 7 | 8 |
| COM | Λογική γείωση και γείωση των οδηγών χαμηλής πλευράς | 8 | 9 |
| LO3 | Έξοδος χαμηλής πλευρικής θύρας φάσης 3 | 9 | 10 |
| LO2 | Έξοδος χαμηλής πλευρικής θύρας φάσης 2 | 10 | 11 |
| Επενδύσεις | Έξοδος του οδηγού χαμηλής πλευρικής πύλης φάσης-1 | 11 | 12 |
| Ν.Κ. | - | 13 | |
| VS3 | Φάση 3 υψηλής πλευρικής τάσης πλωτής τροφοδοσίας οδηγού | 12 | 14 |
| HO3 | Έξοδος υψηλής πλευρικής οδήγησης φάσης 3 | 13 | 15 |
| VB3 | Φάση 3 πλωτή τροφοδοσία υψηλής πλευράς του οδηγού | 14 | 16 |
| Ν.Κ. | Δεν συνδέεται | - | 17 |
| VS2 | Φάση 2 υψηλής πλευρικής τάσης πλωτής τροφοδοσίας οδηγού | 15 | 18 |
| HO2 | Έξοδος υψηλής πλευρικής οδήγησης φάσης 2 | 16 | 19 |
| VB2 | Φάση 2 πλωτή τροφοδοσία υψηλής πλευράς οδηγού | 17 | 20 |
| Ν.Κ. | Δεν συνδέεται | - | 21 |
| VS1 | Φάση 1 υψηλής πλευρικής τάσης πλωτής τροφοδοσίας οδηγού | 18 | 22 |
| HO1 | Έξοδος υψηλής πλευρικής οδήγησης φάσης-1 | 19 | 23 |
| VB1 | Φάση 1 πλωτή τροφοδοσία υψηλής πλευράς οδηγού | 20 | 24 |
Πληροφορίες περί συσκευασίας:
Για περισσότερες λεπτομέρειες πληροφοριών για τα προϊόντα, επικοινωνήστε μαζί μας μέσω ηλεκτρονικού ταχυδρομείου: ivanzhu@junqitrading.com
Υπεύθυνος Επικοινωνίας: Ivanzhu
Τηλ.:: 0086-13961407941
