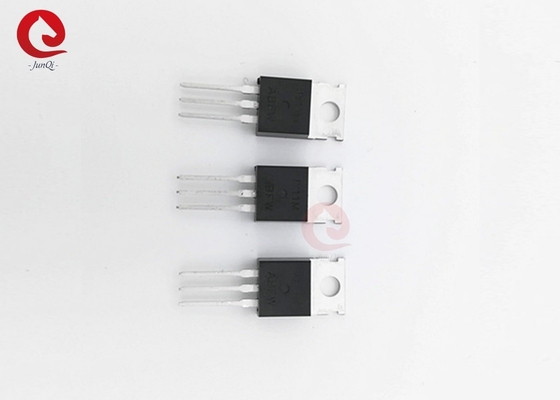

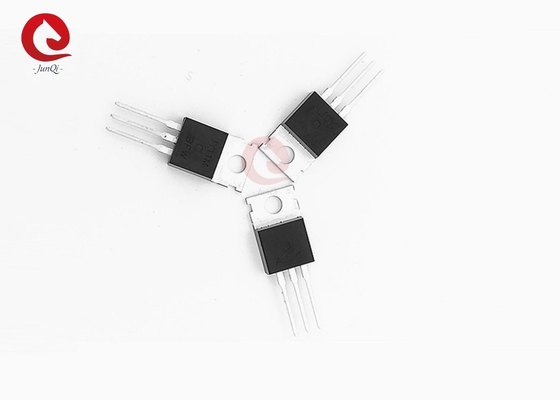

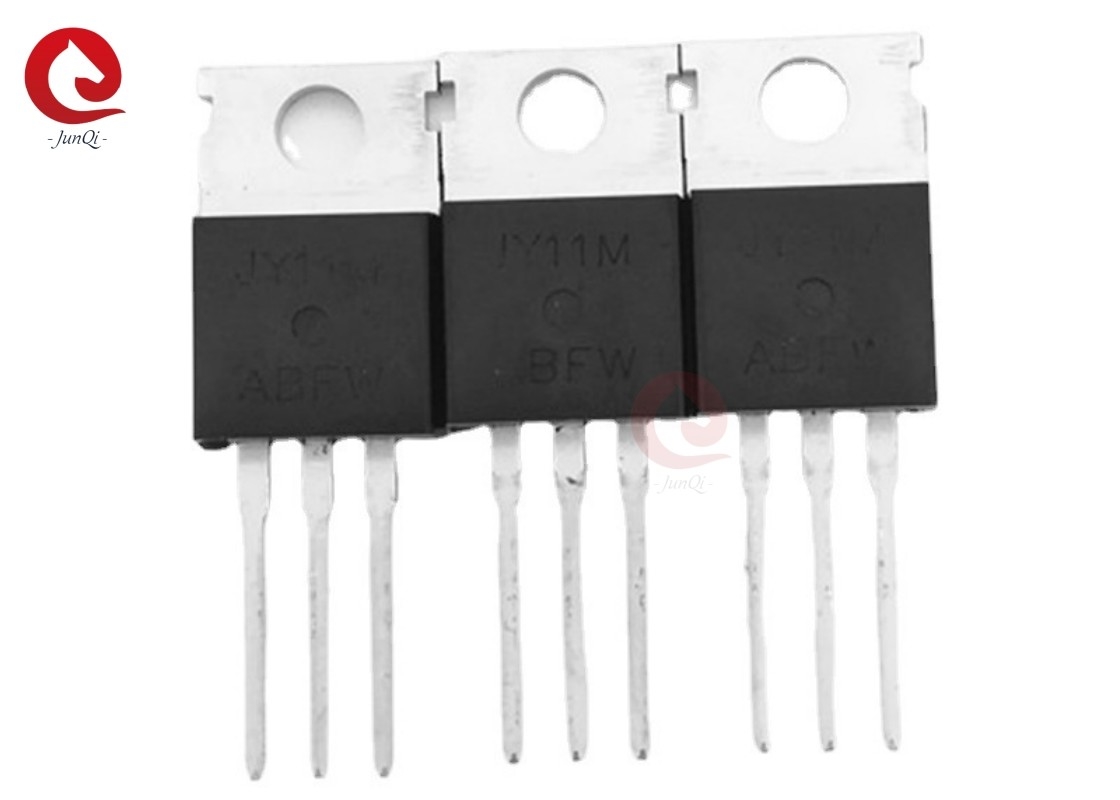

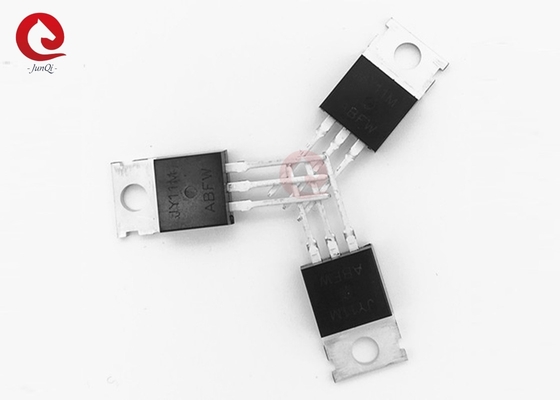

Δυναμικό MOSFET JY11M για κυκλώματα υψηλής συχνότητας και σκληρής εναλλαγής

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	JEUNKEI
Πιστοποίηση:	ISO9001,CE
Αριθμό μοντέλου:	JY11M

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	50pcs (δείγμα διαθέσιμο)
Τιμή:	USD0.5-USD1/PC
Συσκευασία λεπτομέρειες:	ακολουθία για την εξαγωγή
Χρόνος παράδοσης:	εξαρτηθείτε από την ποσότητα το /Negotiable διαταγής
Όροι πληρωμής:	T/T, Western Union, Paypal
Δυνατότητα προσφοράς:	1000 κομμάτια την ημέρα.

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Ονομασία:	MOSFET καναλιών Ν	Σχήμα αριθ.:	JY11M
Τύπος:	Κανάλι Ν	Τάση αγωγός-πηγής:	100V (Tc=25°C)
Τάση πύλη-πηγής:	±20V	Συνεχές ρεύμα αγωγών:	110A ((Tc=25°C)
Μέγιστη απαγωγή ισχύος:	210W	Λειτουργούσα σειρά θερμοκρασίας συνδέσεων και αποθήκευσης:	-55~+175°C
Αντίστροφη ανάκτηση σώματος:	- Ναι, ναι.
Επισημαίνω:	Δυναμική αναβάθμισης λειτουργίας mosfet N Channel , Δυνατότητα λειτουργίας ενίσχυσης mosfet JY11M , Σκληρό Επικλείεται λειτουργία ενίσχυσης ισχύος mosfet

Γενική περιγραφή:

Το JY11M χρησιμοποιεί τις τελευταίες τεχνικές επεξεργασίας τάφρου για να επιτύχει την υψηλή πυκνότητα κυττάρων και μειώνει την αντίσταση με υψηλό βαθμό επαναλαμβανόμενης χιονοστιβάδας.
Τα χαρακτηριστικά συνδυάζονται για να κάνουν αυτό το σχέδιο μια εξαιρετικά αποδοτική και αξιόπιστη συσκευή για χρήση στην εφαρμογή μετάβασης ισχύος και μια μεγάλη ποικιλία άλλων εφαρμογών.

Χαρακτηριστικά:

● 100V/110A, RDS(ON) =6,5mΩ@VGS=10V
● Γρήγορη αλλαγή και ανάκτηση του σώματος προς τα πίσω
● Πλήρως χαρακτηρισμένη τάση και ρεύμα χιονοστιβάδας
● Εξαιρετική συσκευασία για καλή διάχυση της θερμότητας

Εφαρμογές:

● Αλλαγή εφαρμογής
● Σκληρά διακόπτες και κυκλώματα υψηλής συχνότητας
● Διαχείριση ισχύος για συστήματα μετατροπών

Περιγραφή PIN:

Απόλυτες μέγιστες θερμοκρασίες (Tc=25°C, εκτός εάν αναφέρεται διαφορετικά):

Σύμβολο	Παράμετρος		Περιορισμός	Μονάδα
VΔΕ	Η τάση της πηγής αποχέτευσης		100	V
VGS	Η τάση πύλης πύλης		±20	V
Εγώ...D	Συνεχής ροή αποχέτευσης	TC=25°C	110	Α
		TC=100°C	82
Εγώ...DM	Παλμικό ρεύμα αποστράγγισης		395	Α
ΠD	Μέγιστη διάσπαση ισχύος		210	W
ΤJΤΕΜΤ	Περιοχή θερμοκρασίας λειτουργίας και αποθήκευσης		-55~+175	°C
RΘJC	Θερμική αντίσταση-συνδέσμος με την θήκη		0.65	°C/W
RθJA	Θερμική αντίσταση-συνδέσμευση με το περιβάλλον		62

ΤΟ220-3 Σύνοψη πακέτου:

Σύμβολο	χμ			χιλιοστό			Σύμβολο	χμ			χιλιοστό
Σύμβολο	Ελάχιστο	Ονομασία	Μαξ	Ελάχιστο	Ονομασία	Μαξ	Σύμβολο	Ελάχιστο	Ονομασία	Μαξ	Ελάχιστο	Ονομασία	Μαξ
Α	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
Α1	1.27	1.30	1.33	0.050	0.051	0.052	ε	2.54BSC			0.1BSC
Α2	2.35	2.40	2.50	0.093	0.094	0.098	ε1	5.08BSC			0.2BSC
β	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
β2	1.23	-	1.36	0.048	-	0.054	Α	12.75	-	13.17	0.502	-	0.519
Γ	0.48	0.50	0.52	0.019	0.020	0.021	Α1	-	-	3.95	-	-	0.156
D	15.40	15.60	15.80	0.606	0.614	0.622	L2	2.50REF.			0.098REF.
Δ1	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
DEP	0.05	0.10	0.20	0.002	0.004	0.008	Q	2.73	2.80	2.87	0.107	0.110	0.113
Ε	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	5°	7°	9°	5°	7°	9°
Ε1	-	8.7	-	-	0.343	-	Θ2	1°	3°	5°	1°	3°	5°
Ε2	9.80	10.00	10.20	0.386	0.94	0.401
