Για να δημιουργήσουν την αξία για τους πελάτες. Ακεραιότητα και Win-Win.
 |
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | JEUNKEI |
| Πιστοποίηση: | ISO9001,CE |
| Αριθμό μοντέλου: | Δελτίο ΕΚ 6/2015 |
| Ποσότητα παραγγελίας min: | 50pcs (δείγμα διαθέσιμο) |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | ακολουθία για την εξαγωγή |
| Χρόνος παράδοσης: | εξαρτηθείτε από την ποσότητα το /Negotiable διαταγής |
| Όροι πληρωμής: | T/T, Western Union, Paypal |
| Δυνατότητα προσφοράς: | 10000pcs το μήνα |
| Ονομασία: | MOSFET ισχύος υψηλής ταχύτητας | Σχήμα αριθ.: | Δελτίο ΕΚ 6/2015 |
|---|---|---|---|
| Τύπος συσκευασίας: | SOP20 | Τύπος καναλιού: | Οδηγός της οδικής οδικής οδικής οδού |
| Οδήγηση: | Οδηγός έως τριστάσιες πύλες μισής γέφυρας | Τύπος πλέγματος: | Διοδηγός πύλης 3 φάσεων υψηλής τάσης |
| συμβατή λογική εισόδου: | 3.3V,5V,15V | Διαδικασία υψηλής τάσης: | 600V |
| Ενσωματωμένο φίλτρο εισόδου: | - Ναι, ναι. | Εφαρμογή: | Διοδηγός 3 φάσεων κινητήρα μετατροπέα |
| Επισημαίνω: | SOP20 BLDC MOSFET κινητήρα οδηγού,Επικεφαλής κινητήρα BLDC υψηλής ταχύτητας MOSFET,Μεγάλη τάση BLDC MOSFET |
||
Περιγραφές:

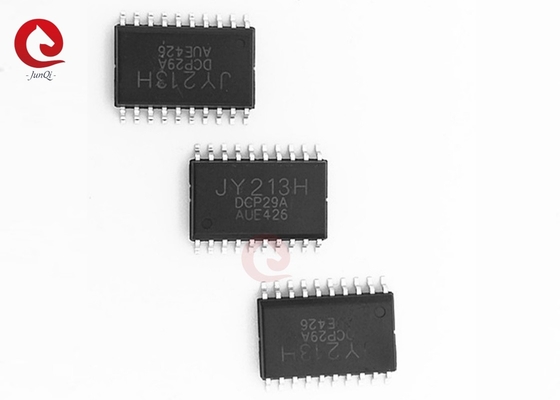

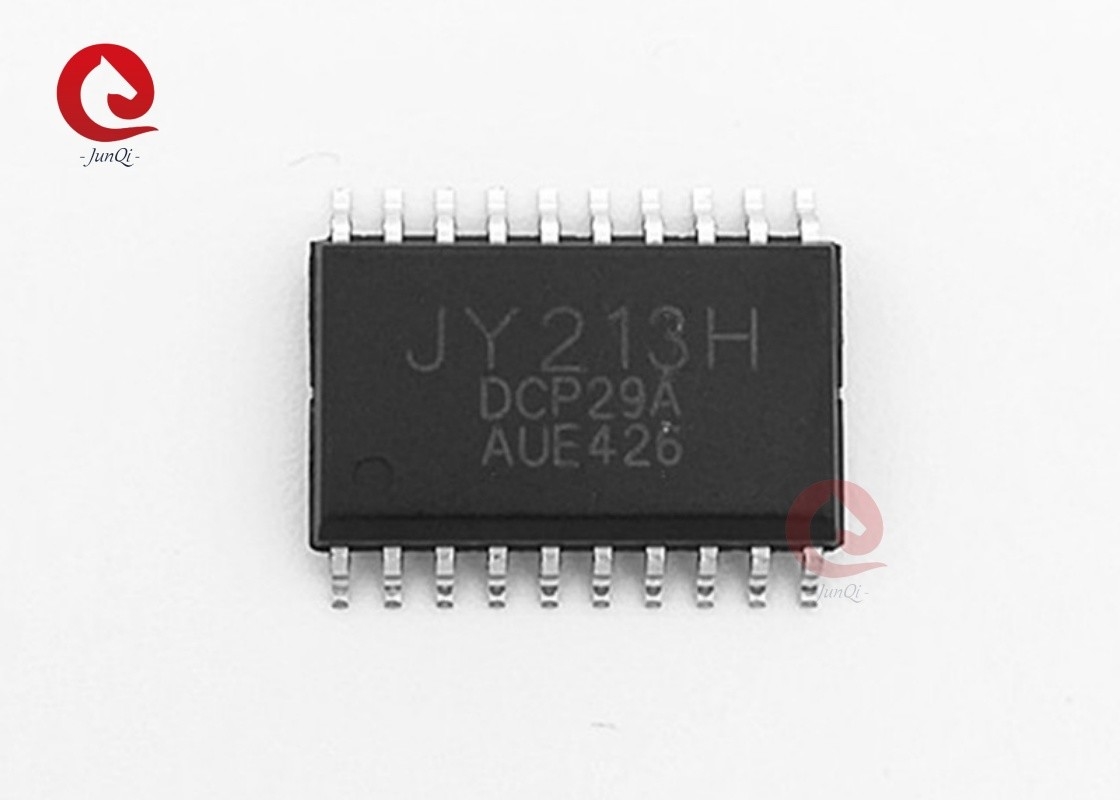

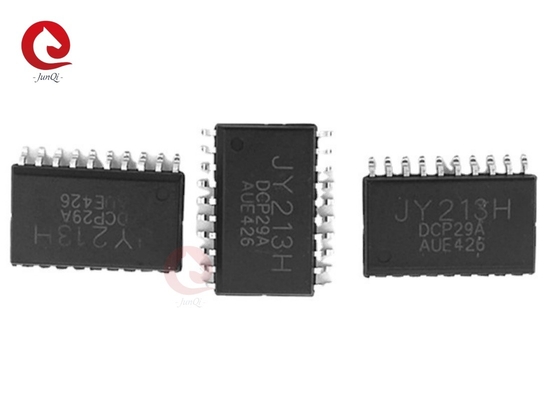

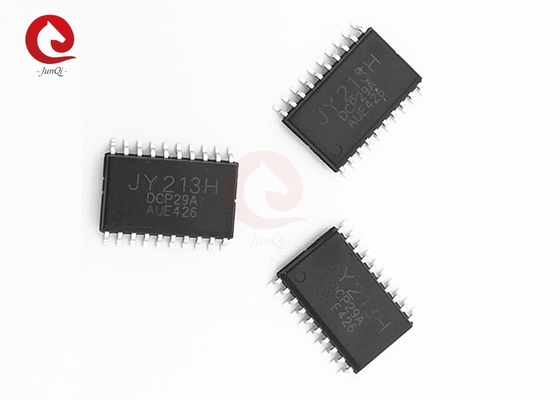

Το JY213H είναι ένα MOSFET υψηλής ταχύτητας και IGBT driver με τρία ανεξάρτητα υψηλά και χαμηλά πλευρικά αναφερόμενα κανάλια εξόδου για οδηγό πύλης 3 φάσεων.Ενσωματωμένη προστασία από την απενεργοποίηση και προστασία από την εκτόξευση που αποτρέπει την κατάρρευση της μισής γέφυραςΤα κυκλώματα UVLO αποτρέπουν την δυσλειτουργία όταν οι τάσεις VCC και VBS είναι χαμηλότερες από την καθορισμένη κατώτατη τάση.Η διαδικασία υψηλής τάσης 600V και η τεχνική ακύρωσης θορύβου κοινής λειτουργίας παρέχουν σταθερή λειτουργία των οδηγών υψηλής πλευράς σε συνθήκες υψηλού θορύβου DV/dt.
Χαρακτηριστικά:
1. Ενσωματωμένος 600V οδηγοί υψηλής πλευράς μισής γέφυρας
2. Οδηγός μέχρι 3 φάσεις μισές πύλες γέφυρα
3Ενσωματωμένος έλεγχος χρόνου απενεργοποίησης.
4Προστασία από βολή
5. Υπό πίεση αποκλεισμού για VCC και VBS
6. 3.3V, 5V, 15V λογική εισόδου συμβατό
7. Ενσωματωμένο φίλτρο εισόδου
8-40°C έως 125°C
9Συνολικός κύκλος ακύρωσης θορύβου dv/dt
Εφαρμογές:
1Διοδηγός μετατροπέα κινητήρα 3 φάσεων
2Κλιματισμός.
3Πλυντήρια
Διάγραμμα μπλοκ:
Τυπικό κύκλωμα εφαρμογής:
Πληροφορίες παραγγελίας:
| Αριθμός έγκυρου μέρους | Τύπος συσκευασίας | Ανώτατος κώδικας |
| Δελτίο ΕΕ L 347 της 20.10.2013, σ. | 20-PIN, SOP, 300mil | Δελτίο ΕΕ L 347 της 20.10.2013, σ. |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 24-PIN, SOP, 300mil | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | 28-PIN, SOP, 300mil | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
Διαμόρφωση PIN:
Περιγραφές PIN:
| Ονομασία καρφίτσας | Περιγραφή | Αριθμός PIN. | |
| SOP20 | SOP24 | ||
| ΚΑΚ | Η τάση τροφοδοσίας λογικής και χαμηλών οπτικών κινητήρων πύλης | 1 | 1 |
| V5V | 5V έξοδος LDO | 2 | |
| HU | Λογική είσοδος για τον οδηγό U-φάσης υψηλής πλευράς πύλης | 2 | 3 |
| HV | Λογική είσοδος για το V-phase driver υψηλής πλευρικής πύλης | 3 | 4 |
| HW | Λογική είσοδος για τον οδηγό W-φασής υψηλής πλευρικής πύλης | 4 | 5 |
| ΠΕ | Λογική είσοδος για οδηγό U-φασής χαμηλής πλευρικής πύλης | 5 | 6 |
| LV | Λογική είσοδος για V-phase driver χαμηλής πλευρικής πύλης | 6 | 7 |
| ΛΔ | Λογική είσοδος για οδηγό W-φασής χαμηλής πλευρικής πύλης | 7 | 8 |
| Εθνική Τράπεζα | Λογική γείωση και γείωση των οδηγών χαμηλής πλευράς | 8 | 9 |
| Μικρός | Εκδοχή W-phase χαμηλής πλευρικής πύλης | 9 | 10 |
| ΕΠΙΣΤΗΣΗ | Εξαγωγή β-φάσης για τον οδηγό χαμηλής πλευρικής πύλης | 10 | 11 |
| LOU | Έξοδος W-φάσης χαμηλής πλευρικής πύλης | 11 | 12 |
| Ν.Κ. | Δεν συνδέεται | 13 | |
| VSW | Υψηλής πλευρικής τάσης κινητήρα πλωτής τροφοδοσίας W-φάσης | 12 | 14 |
| Πώς; | Εκπομπή από τον οδηγό υψηλής πλευράς W-phase gate driver | 13 | 15 |
| VBW | Υψηλής πλευράς οδηγήτριας πλωτής τροφοδοσίας W-φάσης | 14 | 16 |
| Ν.Κ. | Δεν συνδέεται | 17 | |
| VSV | Υψηλή πλευρική τάση πλωτής τροφοδοσίας V-phase | 15 | 18 |
| ΧΟΠ | Εκπομπή από τον προβολέα της υψηλής πλευράς | 16 | 19 |
| ΒΒΒ | Υψηλής πλευράς οδηγήτριας πλωτής τροφοδοσίας W-φάσης | 17 | 20 |
| Ν.Κ. | Δεν συνδέεται | 21 | |
| VSU | Υψηλή τάση οδήγησης U-φάσης πλωτής τροφοδοσίας | 18 | 22 |
| ΕΠΙΤΡΟΠΗ | Εκπομπές από κινητήρα υψηλής πλευράς | 19 | 23 |
| ΒΒΟ | Υψηλή πλευρά του οδηγού - πλωτή τροφοδοσία U-φάσης | 20 | 24 |
Περιγραφές PIN:
| Ονομασία καρφίτσας | Περιγραφή | Αριθμός PIN. |
| ΚΑΚ | Η τάση τροφοδοσίας λογικής και χαμηλών οπτικών κινητήρων πύλης | 1 |
| V5V | 5V έξοδος LDO | 2 |
| Ν.Κ. | Δεν συνδέεται | 3 |
| ΑΚΕΝ | Λογική βάση | 4 |
| HU | Λογική είσοδος για τον οδηγό U-φάσης υψηλής πλευράς πύλης | 5 |
| HV | Λογική είσοδος για το V-phase driver υψηλής πλευρικής πύλης | 6 |
| HW | Λογική είσοδος για τον οδηγό W-φασής υψηλής πλευρικής πύλης | 7 |
| ΠΕ | Λογική είσοδος για οδηγό U-φασής χαμηλής πλευρικής πύλης | 8 |
| LV | Λογική είσοδος για V-phase driver χαμηλής πλευρικής πύλης | 9 |
| ΛΔ | Λογική είσοδος για οδηγό W-φασής χαμηλής πλευρικής πύλης | 10 |
| Ν.Κ. | Δεν συνδέεται | 11 |
| Ν.Κ. | Δεν συνδέεται | 12 |
| ΠΓΝΔ | Οδηγοί χαμηλής πλευράς θύρας εδάφους | 13 |
| Μικρός | Εκδοχή W-phase χαμηλής πλευρικής πύλης | 14 |
| ΕΠΙΣΤΗΣΗ | Εξαγωγή β-φάσης για τον οδηγό χαμηλής πλευρικής πύλης | 15 |
| LOU | Έξοδος W-φάσης χαμηλής πλευρικής πύλης | 16 |
| Ν.Κ. | Δεν συνδέεται | 17 |
| VSW | Υψηλής πλευρικής τάσης κινητήρα πλωτής τροφοδοσίας W-φάσης | 18 |
| Πώς; | Εκπομπή από τον οδηγό υψηλής πλευράς W-phase gate driver | 19 |
| VBW | Υψηλής πλευράς οδηγήτριας πλωτής τροφοδοσίας W-φάσης | 20 |
| Ν.Κ. | Δεν συνδέεται | 21 |
| VSV | Υψηλή πλευρική τάση πλωτής τροφοδοσίας V-phase | 22 |
| ΧΟΠ | Εκπομπή από τον προβολέα της υψηλής πλευράς | 23 |
| ΒΒΒ | Υψηλής πλευράς οδηγήτριας πλωτής τροφοδοσίας W-φάσης | 24 |
| Ν.Κ. | Δεν συνδέεται | 25 |
| VSU | Υψηλή τάση οδήγησης U-φάσης πλωτής τροφοδοσίας | 26 |
| ΕΠΙΤΡΟΠΗ | Εκπομπές από κινητήρα υψηλής πλευράς | 27 |
| ΒΒΟ | Υψηλή πλευρά του οδηγού - πλωτή τροφοδοσία U-φάσης | 28 |
Πληροφορίες περί συσκευασίας:
Περισσότερες πληροφορίες παρακαλούμε επικοινωνήστε απευθείας μαζί μας μέσω ηλεκτρονικού ταχυδρομείου: ivanzhu@junqitrading.com
Υπεύθυνος Επικοινωνίας: Ivanzhu
Τηλ.:: 0086-13961407941
