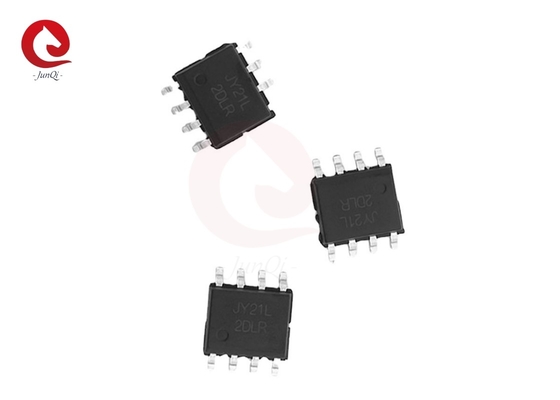

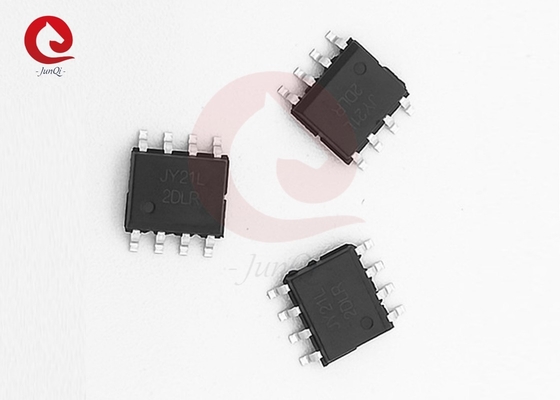

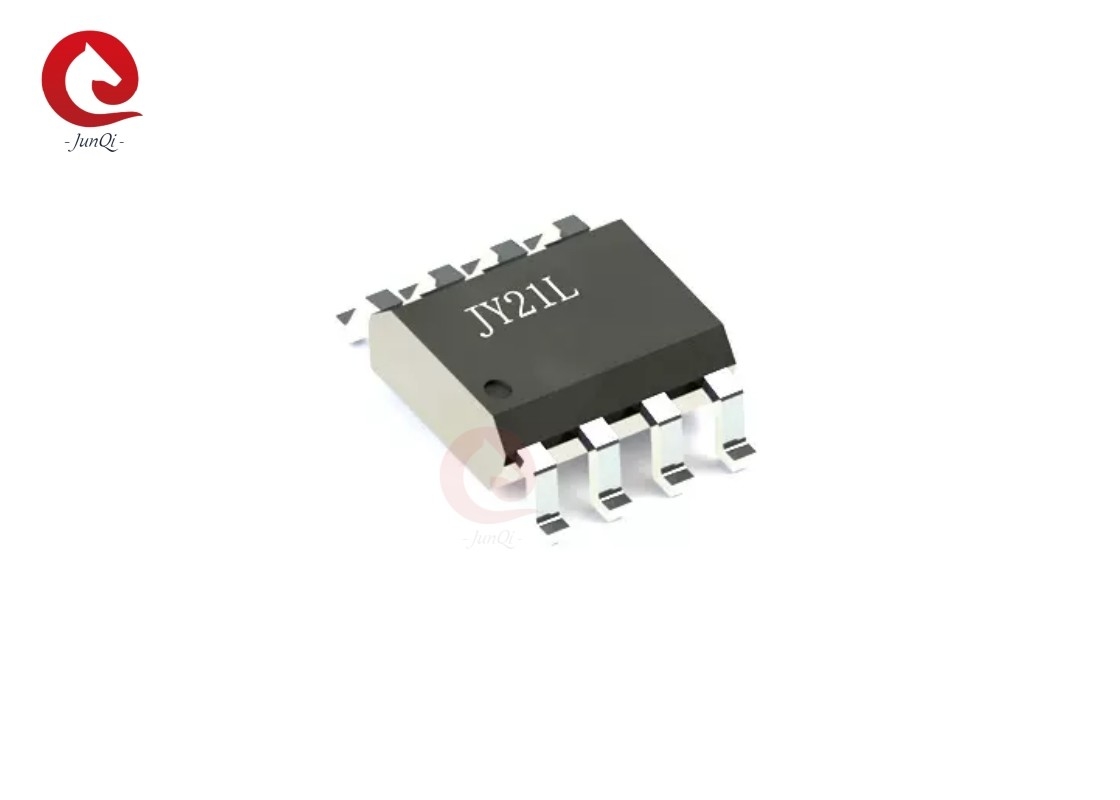

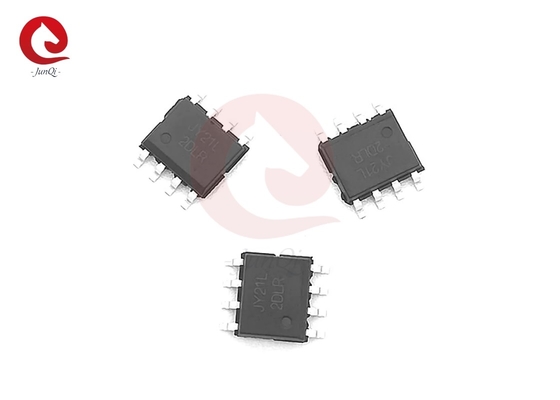

Χωρίς βούρτσα DC Driver IC JY21L SOP-8 Μπορεί να αντικαταστήσει το IR2101S Push Chip για τον οδηγό κινητήρα μικρής και μεσαίας ισχύος

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	JEUNKEI
Πιστοποίηση:	ISO9001, CE
Αριθμό μοντέλου:	JY21L

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	50pcs (δείγμα διαθέσιμο)
Τιμή:	USD0.5-USD0.9/PC
Συσκευασία λεπτομέρειες:	ακολουθία για την εξαγωγή
Χρόνος παράδοσης:	εξαρτηθείτε από την ποσότητα το /Negotiable διαταγής
Όροι πληρωμής:	T/T, Western Union, Paypal
Δυνατότητα προσφοράς:	10000pcs το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Ονομασία:	Ολοκληρωμένο κύκλωμα ελέγχου	Σχήμα αριθ.:	JY21L
Τύπος εγκατάστασης:	Εγκατασκευή επιφάνειας	Προδιαγραφές συσκευασίας:	Sop-8
Σειρά ανεφοδιασμού κίνησης πυλών:	5.5V ~ 20V	Πηγή παραγωγής/τρέχουσα ικανότητα νεροχυτών:	450mA/850mA
Υψηλός δευτερεύων επιπλέων ανεφοδιασμός:	-0,3 ~ 150V	Χαμηλή παροχή δευτερεύοντος και κύριου ηλεκτρικού ρεύματος:	-0,3 ~ 25V
Επισημαίνω:	Ελέγχος χωρίς βούρτσα DC κινητήρα οδηγού IC , SOP-8 IC μηχανοκίνητος κινητήρα συνεχούς ρεύματος χωρίς βούρτσα , Μηχανοκίνητος κινητήρας συνεχούς ρεύματος χωρίς βούρτσα Ic

Γενική περιγραφή
Το προϊόν είναι ένα MOSFET υψηλής τάσης, υψηλής ταχύτητας και IGBT οδηγός που βασίζεται στη διαδικασία P-SUB P-EPI.Ο οδηγός πλωτού καναλιού μπορεί να χρησιμοποιηθεί για να οδηγήσει δύο MOSFET ισχύος N-καναλιού ή IGBT ανεξάρτητα που λειτουργεί έως 150VΟι λογικές εισροές είναι συμβατές με τις τυπικές εκπομπές CMOS ή LSTTL, μέχρι 3.3V λογικής.Οι καθυστερήσεις εξάπλωσης ταιριάζουν για την απλούστευση της χρήσης σε εφαρμογές υψηλής συχνότητας.

Χαρακτηριστικά:
● Συμφωνία λογικής 3.3V
● Πλήρης λειτουργία σε +150V
● Ανεμόπλευρο κανάλι που έχει σχεδιαστεί για λειτουργία με μπουτόστραπ
● Πεδίο τροφοδοσίας κινητήρα πύλης από 5,5V έως 20V
● Δυνατότητα ρεύματος προέλευσης/απορροής 450mA/850mA
● Ανεξάρτητη Λογική είσοδος για να φιλοξενήσει όλες τις τοπολογίες
● -5V αρνητική ικανότητα
● Αντίστοιχη καθυστέρηση διάδοσης και για τα δύο κανάλια

Εφαρμογές
● Διοδηγός MOSFET ή IGBT ισχύος
● Οδηγός μικρής και μεσαίας ισχύος

Συσκευές και κύκλωμα εφαρμογής:

Περιγραφή πιν:

Αριθμός πιν	Ονομασία καρφίτσας	Λειτουργία πιν
1	Vcc	Πιο χαμηλή πλευρική και κύρια τροφοδοσία
2	ΧΙΝ	Λογική είσοδος για έξοδο υψηλής οδήγησης πλευρικής πύλης ((HO)
3	ΛΙΝ	Λογική είσοδος για την έξοδο χαμηλών πλευρικών πύλων (LO)
4	COM	Γη
5	ΑΕ	Βάση εξόδου οδήγησης πλευρικής πύλης, σε φάση με LIN
6	Αντιπαράθεση	Υψηλή πλευρική πλωτή τροφοδοσία
7	ΧΟ	Υψηλή έξοδος οδήγησης πλευρικής πύλης, σε φάση με το HIN
8	VΒ	Υψηλή πλευρική πλωτή παροχή

Διαγράμματα λειτουργικών τεμαχίων:

Απόλυτες μέγιστες αξιολογήσεις:

Σύμβολο	Ορισμός	ΜΙΝ.	Μαξ.	Μονάδες
VΒ	Υψηλή πλευρική πλωτή παροχή	-Ούτε ένα.3	150	V
VS	Ανάληψη της πλωτής προσφοράς από την υψηλή πλευρά	VΒ-20	VΒ+0.3
VΧΟ	Υψηλή έξοδος οδήγησης πλευρικής πύλης	VS-Ούτε ένα.3	VΒ+0.3
VCC	Πιο χαμηλή πλευρική και κύρια τροφοδοσία	-Ούτε ένα.3	25
VΑΕ	Χαμηλή έξοδος οδήγησης πλευρικής πύλης	-Ούτε ένα.3	VCC+0.3
VIN	Λογική είσοδος HIN&LIN	-Ούτε ένα.3	VCC+0.3
ΕΣΔ	Πρότυπο HBM	2500	V
Μοντέλο μηχανής	200	V
ΠD	Δυναμική διάσπαση του πακέτου @TΑ≤ 25oC	Επικεφαλής	0.63	W
Γ ́Ναι.	Διάσπαση θερμικής αντίστασης προς το περιβάλλον	Επικεφαλής	200	oC/W
ΤJ	Θέρμανση διασταύρωσης	Επικεφαλής	150	oC
ΤS	Θέρμανση αποθήκευσης	-55	150
ΤΑ	Θέρμανση μολύβδου	Επικεφαλής	300
