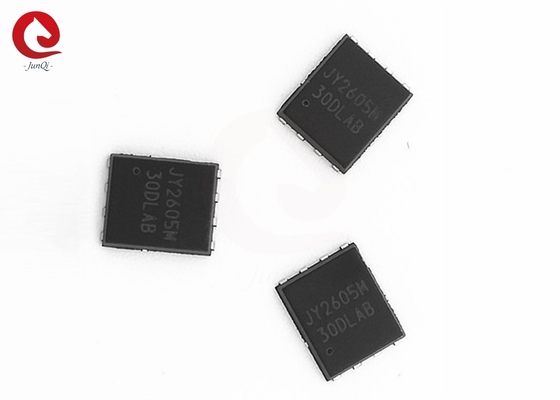

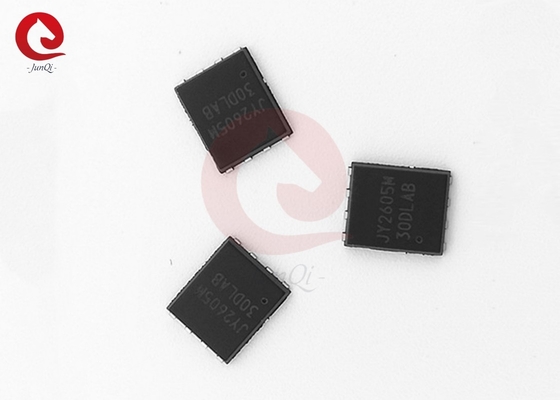

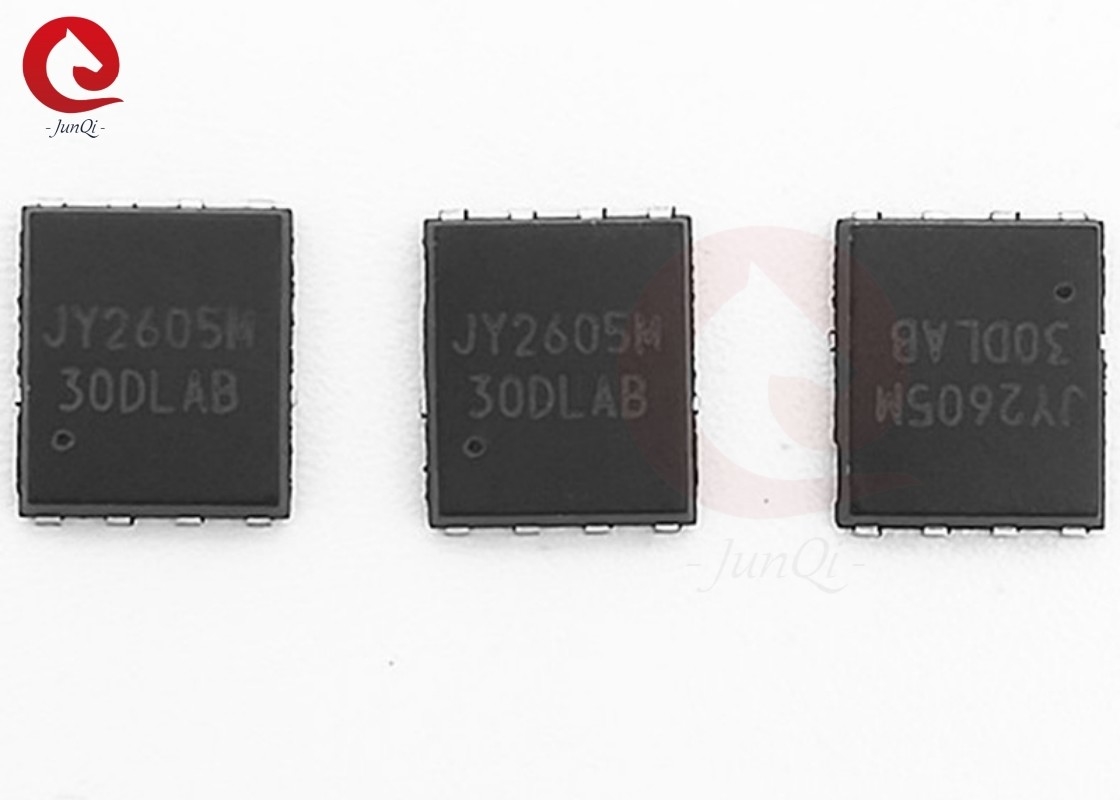

JY2605M Δύο κανάλια N Enhancement Mode Power MOSFET για συστήματα κίνησης κινητήρα 12V-24V

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	JUYI
Πιστοποίηση:	ISO9001,CE
Αριθμό μοντέλου:	Δελτίο ΕΚ 6/2015

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	50pcs (δείγμα διαθέσιμο)
Τιμή:	USD0.5-USD1/PC
Συσκευασία λεπτομέρειες:	ακολουθία για την εξαγωγή
Χρόνος παράδοσης:	εξαρτηθείτε από την ποσότητα το /Negotiable διαταγής
Όροι πληρωμής:	T/T, Western Union, Paypal
Δυνατότητα προσφοράς:	10000pcs το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Ονομασία:	Δυναμικό MOSFET κατάστασης ενίσχυσης N καναλιού	Σχήμα αριθ.:	Δελτίο ΕΚ 6/2015
Τύπος:	Διπλό κανάλι N	Τάση αγωγός-πηγής:	60V
Η τάση της πηγής με πύλη:	±20V	Συνεχές ρεύμα αγωγών:	50A (Ta=25°C)
Παλμικό ρεύμα αποχέτευσης:	185A	Μέγιστη απαγωγή ισχύος:	65W
Shap:	Τετράγωνο	Χρώμα:	Μαύρο
Επισημαίνω:	Δύο κανάλια αναβάθμιση λειτουργίας ισχύος mosfet , Δυναμικό 12V με ενισχυτικό τρόπο , Δυναμικό 24V μεθόδου ενίσχυσης

Γενική περιγραφή:

Το προϊόν χρησιμοποιεί τις τελευταίες τεχνικές επεξεργασίας τάφρου για την επίτευξη της υψηλής πυκνότητας κυττάρων και μειώνει την αντίσταση ανάφλεξης με χαμηλό φορτίο πύλης.Αυτά τα χαρακτηριστικά συνδυάζονται για να κάνουν αυτό το σχέδιο μια εξαιρετικά αποδοτική και αξιόπιστη συσκευή για χρήση στην εφαρμογή μεταγωγής ισχύος και μια μεγάλη ποικιλία άλλων εφαρμογών.

Χαρακτηριστικά:

● 60V/50A, RDS ((ON) =14mΩ@VGS=10V ((τυπικό)
● Γρήγορη αλλαγή και ανάκτηση του σώματος προς τα πίσω
● Πλήρως χαρακτηρισμένη τάση και ρεύμα χιονοστιβάδας
● Εξαιρετική συσκευασία για καλή διάχυση της θερμότητας

Εφαρμογή:

● Εφαρμογή διακόπτη ρεύματος
● Σύγχρονη διόρθωση
● Κινητήρας για συστήματα 12V-24V

Περιγραφή PIN:

Απόλυτες μέγιστες θερμοκρασίες (Tc=25°C), εκτός εάν αναφέρεται διαφορετικά:

Σύμβολο	Παράμετρος		Αξιολόγηση	Μονάδα
VΔΕ	Η τάση της πηγής αποχέτευσης		60	V
VGS	Η τάση πύλης πύλης		±20	V
Εγώ...D	Συνεχής ροή αποχέτευσης	Tc=25°C	50	Α
Εγώ...D	Συνεχής ροή αποχέτευσης	Tc=100°C	35	Α
Εγώ...DM	Παλμικό ρεύμα αποστράγγισης		185	Α
ΠD	Μέγιστη διάσπαση ισχύος		65	W
ΤJΤΕΜΤ	Περιοχή θερμοκρασίας λειτουργίας και αποθήκευσης		-55~+175	°C
RΘJC	Θερμική αντίσταση-συνδέσμος με την θήκη		2.3	°C/W

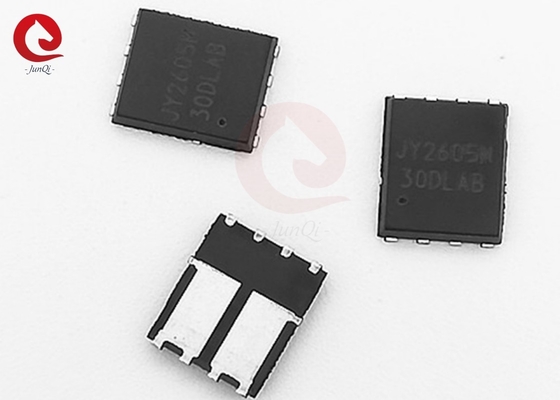

DFN5*6 Πακέτο:

Σύμβολο	Συνήθως
	χμ		χιλιοστό
	- Μίνι.	Μαξ. Μαξ.	- Μίνι.	Μαξ. Μαξ.
Α	1.03	1.17	0.0406	0.0461
β	0.34	0.48	0.0134	0.0189
γ	0.203 BSC		0.0080 BSC
D	4.80	5.40	0.1890	0.2126
Δ1	4.80	5.00	0.1890	0.1969
D2	4.11	4.31	0.1620	0.1700
Δ3	1.60	1.80	0.0629	0.0708
Ε	5.95	6.15	0.2343	0.2421
Ε1	5.65	5.85	0.2224	0.2303
Ε2	3.30	3.50	0.1300	0.1378
Ε3	1.70	/	0.0630	/
ε	1.27 BSC		0.05 BSC
Α	0.05	0.25	0.0019	0.0098
Α1	0.38	0.50	0.0150	0.0197
L2	0.38	0.50	0.0150	0.0197
Ι	/	0.18	/	0.0070
k	0.5	0.7	0.0197	0.0276
