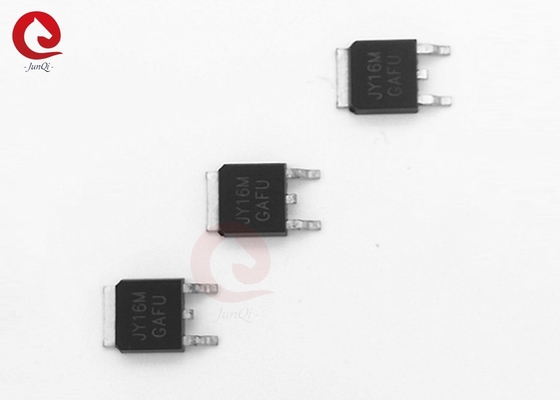

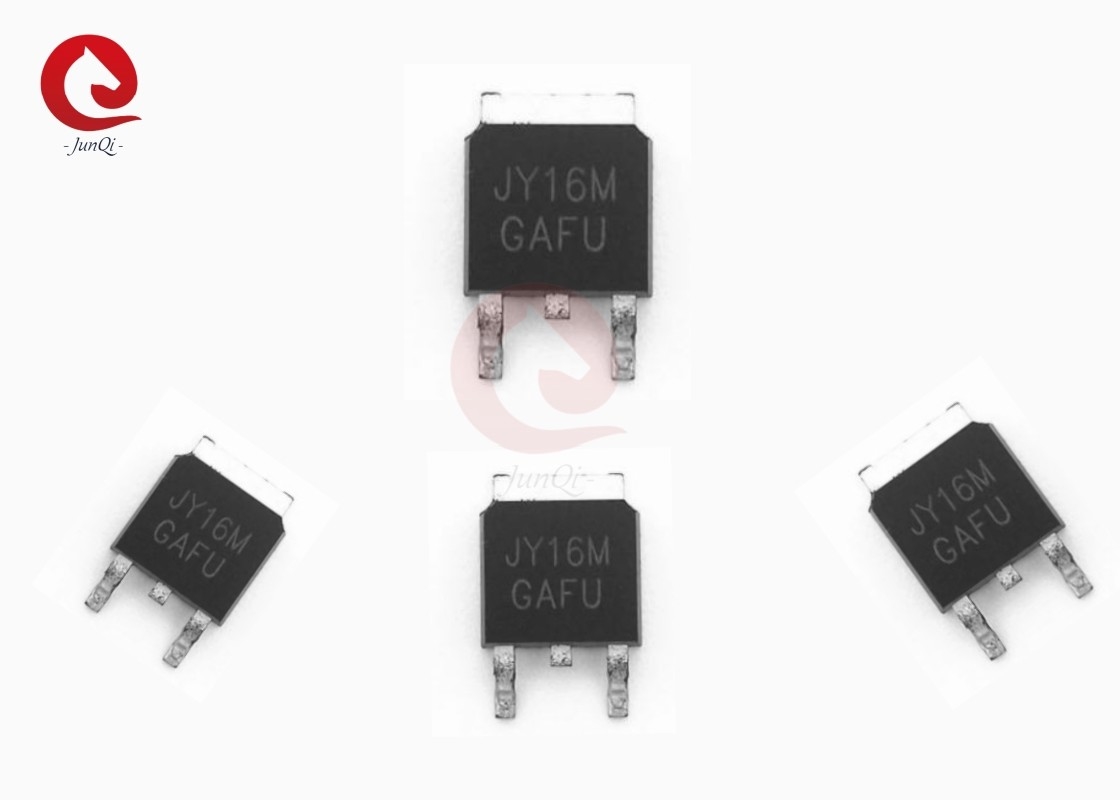

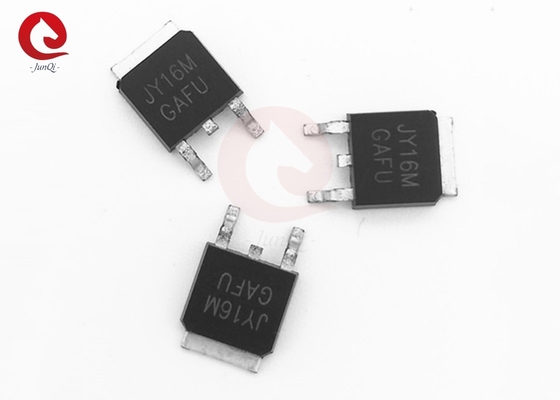

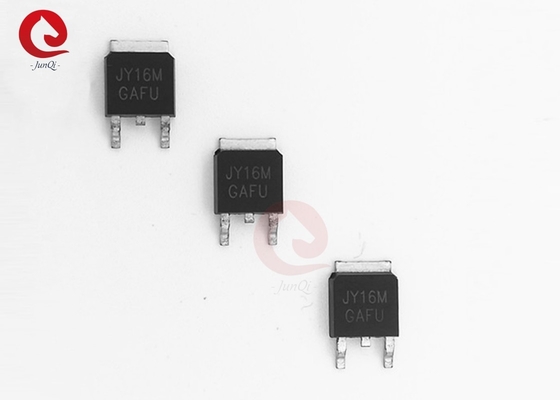

JY16M N Τρόπος βελτίωσης καναλιού Δύναμη MOSFET Για εφαρμογή μεταγωγής ισχύος

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	JUYI
Πιστοποίηση:	ISO9001,CE
Αριθμό μοντέλου:	JY16M

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	50pcs (δείγμα διαθέσιμο)
Τιμή:	USD0.5-USD1/PC
Συσκευασία λεπτομέρειες:	ακολουθία για την εξαγωγή
Χρόνος παράδοσης:	εξαρτηθείτε από την ποσότητα το /Negotiable διαταγής
Όροι πληρωμής:	T/T, Western Union, Paypal
Δυνατότητα προσφοράς:	10000pcs το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Ονομασία:	MOSFET δύναμης	Σχήμα αριθ.:	JY16M
Τύπος:	Κανάλι Ν	Τάση αγωγός-πηγής:	600V
Τάση πύλη-πηγής:	±30V	Συνεχές ρεύμα αγωγών:	4Α (Ta=25°C)
Παλόμενο ρεύμα αγωγών:	16Α	Μέγιστη διάσπαση ισχύος:	33W
Χρώμα:	Μαύρο	Shap:	Τετράγωνο
Επισημαίνω:	JY16M λειτουργία βελτίωσης mosfet , Διάταξη βελτίωσης του N-καναλιού , Διακόπτης ισχύος λειτουργία ενίσχυσης mosfet

Γενική περιγραφή:

Το JY16M χρησιμοποιεί τις τελευταίες τεχνικές επεξεργασίας τάφρου για να επιτύχει την υψηλή πυκνότητα κυττάρων και μειώνει την αντίσταση με υψηλό βαθμό επαναλαμβανόμενης χιονοστιβάδας.Αυτά τα χαρακτηριστικά συνδυάζονται για να κάνουν αυτό το σχέδιο μια εξαιρετικά αποδοτική και αξιόπιστη συσκευή για χρήση στην εφαρμογή μεταγωγής ισχύος και μια μεγάλη ποικιλία άλλων εφαρμογών.

Χαρακτηριστικά:

● 600V/4A, RDS(ON) =2.6Ω@VGS=10V
● Γρήγορη αλλαγή και ανάκτηση του σώματος προς τα πίσω
● Εξαιρετική συσκευασία για καλή διάχυση της θερμότητας

Εφαρμογή:

● Φωτισμός
● Υψηλής απόδοσης τροφοδοσίες ηλεκτρικής ενέργειας με διακόπτη

Περιγραφή PIN:

JY16M N Τρόπος βελτίωσης καναλιού Δύναμη MOSFET Για εφαρμογή μεταγωγής ισχύος 0

Απόλυτες μέγιστες θερμοκρασίες (Ta=25°C), εκτός εάν αναφέρεται διαφορετικά:

Σύμβολο	Παράμετρος		Αξιολόγηση	Μονάδα
VΔΕ	Η τάση της πηγής αποχέτευσης		600	V
VGS	Η τάση πύλης πύλης		±30	V
Εγώ...D	Συνεχής ροή αποχέτευσης	Tc=25°C	4	Α
Εγώ...D	Συνεχής ροή αποχέτευσης	Tc=100°C	2.9	Α
Εγώ...DM	Παλμικό ρεύμα αποστράγγισης		16	Α
ΠD	Μέγιστη διάσπαση ισχύος		33	W
ΤJΤΕΜΤ	Περιοχή θερμοκρασίας λειτουργίας και αποθήκευσης		-55~+150	°C
RΘJC	Θερμική αντίσταση-συνδέσμος με την θήκη		1.56	°C/W
RΘJA	Θερμική αντίσταση-συνδέσμευση με το περιβάλλον		62	°C/W

ΤΟ220F-3 Πακέτο:

ΣΥΜΒΟΛΟ	ΜΜ			INCH			ΣΥΜΒΟΛΟ	ΜΜ			INCH
ΣΥΜΒΟΛΟ	ΜΙΝ	Ονομασία	Επικαιροποίηση	ΜΙΝ	Ονομασία	Επικαιροποίηση	ΣΥΜΒΟΛΟ	ΜΙΝ	Ονομασία	Επικαιροποίηση	ΜΙΝ	Ονομασία	Επικαιροποίηση
Α	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
Α1	1.27	1.30	1.33	0.050	0.051	0.052	ε	2.54BSC			0.1BSC
Α2	2.35	2.40	2.50	0.093	0.094	0.098	ε1	5.08BSC			0.2BSC
β	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
β2	1.23	-	1.36	0.048	-	0.054	Α	12.75	-	13.17	0.502	-	0.519
Γ	0.48	0.50	0.52	0.019	0.020	0.021	Α1	-	-	3.95	-	-	0.156
D	15.40	15.60	15.80	0.606	0.614	0.622	L2	250REF.			0.098REF.
Δ1	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
DEP	0.05	0.10	0.20	0.002	0.004	0.008	Q	2.73	2.80	2.87	0.107	0.110	0.113
Ε	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	5°	7°	9°	5°	7°	9°
Ε1	-	8.70	-	-	0.343	-	Θ2	1°	3°	5°	1°	3°	5°
Ε2	9.80	10.00	10.20	0.386	0.394	0.401
