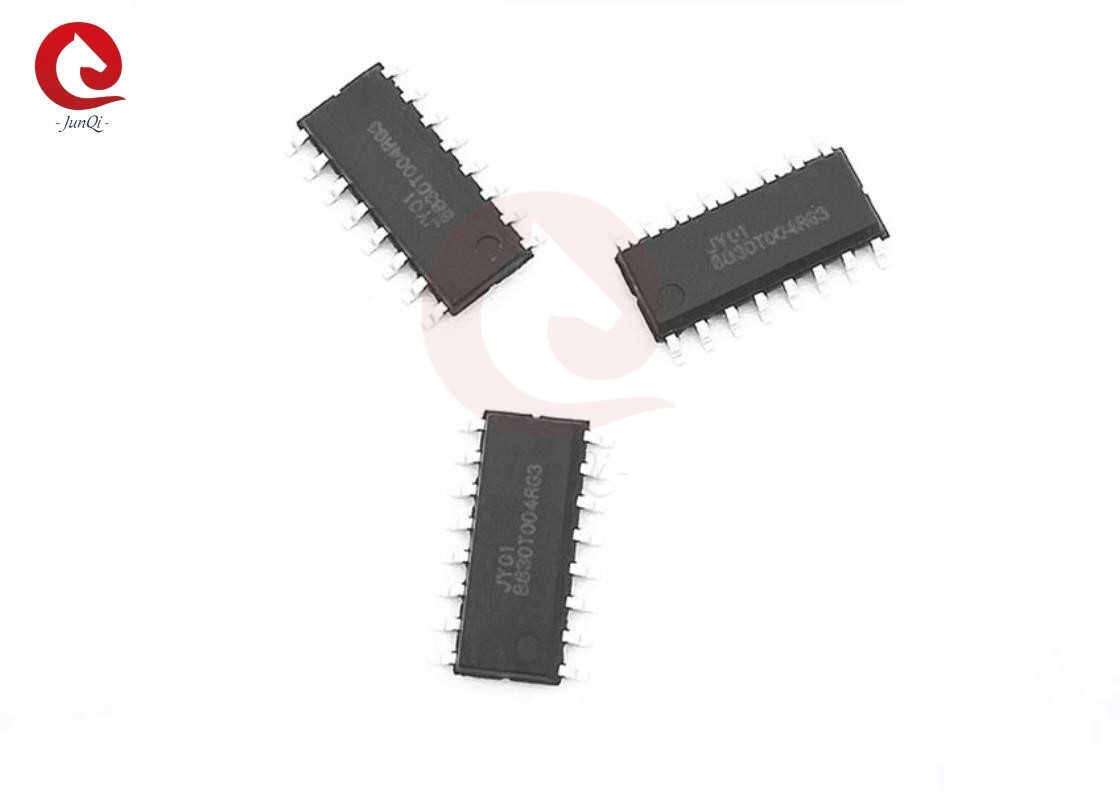

JY01 3 φάσης BLDC κινητήρα οδηγός IC για Hall αισθητήρα BLDC κινητήρα ή χωρίς αισθητήρα BLDC κινητήρα

JY01 3 φάσεις DC κινητήρα χωρίς βούρτσα IC για κινητήρα BLDC με αισθητήρα Hall ή κινητήρα BLDC χωρίς αισθητήρα

Τεχνικά χαρακτηριστικά του JY01

JY01 είναι ειδικά σχεδιασμένο IC ελέγχου για brushless DC κινητήρα οδηγού, εφαρμόζεται στο Hall αισθητήρα BLDC κινητήρα ή αισθητήρα BLDC κινητήρα, είναι εύκολο στην εφαρμογή, περιφερειακό κύκλωμα είναι απλό, χαμηλά κόστη,Λειτουργία κίνησης SPWM με χαμηλό θόρυβο, υψηλής απόδοσης, σταθερής ποιότητας και επαγγελματικής τεχνικής υποστήριξης, το JY01 έχει εγκριθεί γρήγορα από πολλούς ηλεκτρονικούς μηχανικούς.

Το JY01 έχει χρησιμοποιηθεί ευρέως σε πολλούς τομείς, όπως:
Ελληνική κυβέρνηση, με την οποία η Επιτροπή έχει συσταθεί από την Ευρωπαϊκή Ένωση, έχει αναλάβει την εκτέλεση των υποχρεώσεων που υπέχει για την εκτέλεση της παρούσας απόφασης.ηλεκτρική ρύθμιση καθρέφτη οπίσθιας θέσης,όπως οι οικιακές συσκευές όπως οι ηλεκτρικές σκούπες, ο κλιματισμός, οι υδραυλικοί εξοπλισμός, τα παιχνίδια των παιδιών υψηλής τεχνολογίας, τα μοντέλα αεροσκαφών, τα μοντέλα αυτοκινήτων κλπ.Έχει επίσης χρησιμοποιηθεί ευρέως σε χειροκίνητα εργαλεία, όπως ποντομηχανές, χειρομετρικές τρυπές, μηχανές χαρακτικής, ηλεκτρικά κατσαβίδια κλπ.

2Χαρακτηριστικά:

Δραστηριακή τάση: 4,5 V-5,5 V.

Θερμοκρασία λειτουργίας: -40-85°C
Τρόπος οδήγησης: SPWM
Τρόπος κίνησης Daul: με Hall senor ή χωρίς αισθητήρες
Προσαρμοστικός κινητήρας: χωρίς κινητήρα διαδρόμου/κινητήρα διαδρόμου.
Ελέγχος της διεύθυνσης: θετικό/αρνητικό
Ελαφριά ανάποδα: Ναι
Σημάδι ταχύτητας: Ναι
Προστασία από υπερφόρτωση: Ναι
ρεύμα κλειστού βρόχου: Ναι
Συνεχή κίνηση ρεύματος: Ναι
Προστασία από αποκλεισμό: Ναι
Ελαφριά εκκίνηση: ναι
Ειδική τεχνολογία: λειτουργία ασφαλείας εκκίνησης JYKJ σε πλήρη κατάσταση
Ρυθμισμός ταχύτητας: γραμμικός
Η περίοδος ήπιας εκκίνησης:1 S,3 S,10S προαιρετική

Συσκευή SOP16

JY01 είναι ενσωματωμένο 2 σε 1 IC ελέγχου για Hall ή αισθητήρα brushless DC κινητήρα που το καθιστά πολύ εύκολο να
Εφαρμογή σε χρήση, παρακαλούμε δώστε προσοχή πριν από το σχεδιασμό και την εφαρμογή του κυκλώματος.

1: JY01 για Hall αισθητήρα οδηγό κινητήρα, συνδέστε Pin 1 στο Vss ή συνδέστε 5V ενώ το ρεύμα είναι ανοιχτό, JY01 θα οδηγήσει ως Hall τρόπο.
2: JY01 για τον οδηγό κινητήρα χωρίς αισθητήρα, προσφέρουν 0.1V -4V για Pin 1, JY01 θα οδηγήσει ως Sensorless τρόπο.
Η καρφίτσα 1 είναι πολυλειτουργική καρφίτσα, υπάρχουν τρεις λειτουργικές καταστάσεις:
1: JY01 στις ρυθμίσεις εφαρμογής όταν είναι ενεργοποιημένη.
2: Αυτή η καρφίτσα είναι μια καρφίτσα ελέγχου ενεργοποίησης κάτω από Hall way, υψηλής τάσης επιπέδου είναι κανονική κίνηση, χαμηλής τάσης επιπέδου είναι
απαγορευμένη οδήγηση (χωρίς έξοδο)
3Η πινακίδα αυτή είναι η πινακίδα ρύθμισης ροπής εκκίνησης στο πλαίσιο της λειτουργίας χωρίς αισθητήρα, εύρος τάσης:0.1Β-2Β.
Παρακαλείστε να επιβεβαιώσετε την κατάσταση εφαρμογής του JY01 πριν από το σχεδιασμό.
