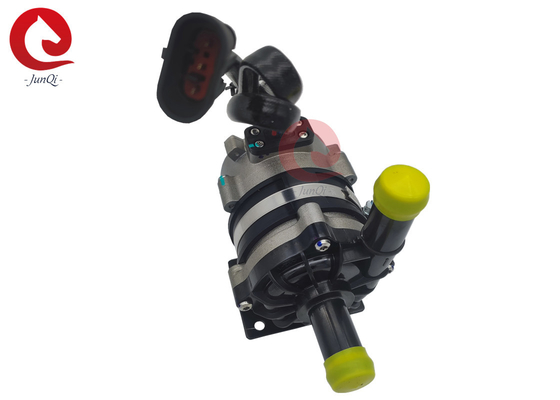

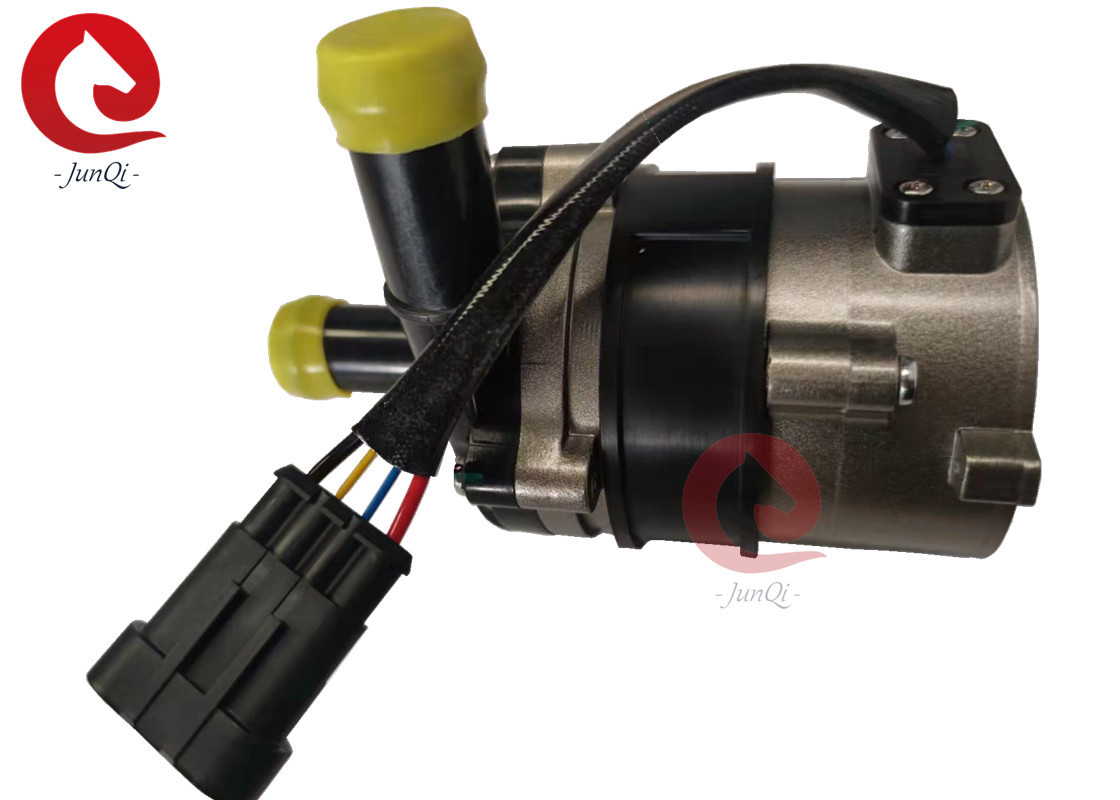

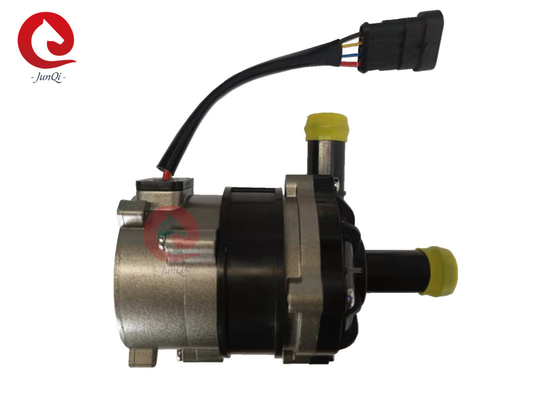

Junqi JP100-24V Κεντροφυκτική κυκλοφορία DC αντλία νερού Ηλεκτρικά οχήματα κυψέλες EV αντλία ψύξης

Junqi JP100-24V Κεντροφυκτική κυκλοφορία DC αντλία νερού Ηλεκτρικά οχήματα κυψέλες EV αντλία ψύξης

♣ Χαρακτηριστικά

* Μία μονάδα φυγοκεντρικής αντλίας

* Μεταφορά μαγνητικής δύναμης (δομή αντλίας ασπίδας)

* Ανώτατη απόδοση αδιάβροχων κινητήρων συνεχούς ρεύματος, χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση, μακρά διάρκεια ζωής.

* Με ευρύ εύρος θερμοκρασίας λειτουργίας

* Ρυθμισμός ταχύτητας σήματος PWM (προαιρετική ανατροφοδότηση σήματος PG)

* Με σταθερό έλεγχο ροής

* Προστασία αντίστροφης πολικότητας

* Προστασία σε στεγνή κίνηση

* Προστασία κατά της υπερτάσης και του υπερτάγματος

* Υπερφόρτωση, προστασία από υπερύθμιση

* Ηλεκτρονικά εξαρτήματα αυτοκινήτων

♣ Τεχνική περιγραφή (μέρη που έρχονται σε επαφή με το υγρό)

Κεφάλαιο αντλίας: PPS+GF

Προβολέας: PPS+GF

Κωλότητα ασπίδας: PPS+GF

Υποκείμενο άξονα: Συνθετικά υλικά από ρητίνη άνθρακα+ κεραμικό πλυντήριο από ζιρκόνιο

Άξονας: κούφιος άξονας από ανοξείδωτο χάλυβα

Ροτόρ: συσκευασμένο για ένεση από νάιλον

Δαχτυλίδι σφραγίδας: EPDM

♣ Συσκευή κίνησης (συμπεριλαμβανομένου του κινητήρα)

Ηλεκτρομαγνήτης κίνησης: μαγνήτης+ενέσιμη συσκευασία νάιλον

Στροφές και νάτσες: SUS 304 από ανοξείδωτο χάλυβα

Οδηγός κινητήρας: μηχανοκίνητος κινητήρας χωρίς βούρτσα

Φρέμα καλωδίου κινητήρα: PPA+GF (λευκό)

Κεφάλαιο αντλίας: κράμα αλουμινίου

Κράτη: SUS 304 από ανοξείδωτο χάλυβα

Κεραυνός: ατσάλι ατσάλινο US 304+ δαχτυλίδι από καουτσούκ αποσβεστικού

Αδιάβροχο με βάση την αξιολόγηση IP68 (en60529)

Σύνδεσμος: 3 πιν ή 4 πιν (με ανατροφοδότηση σήματος PG)

Διάμετρος ακροβωτίου:22.2 mm (εσωτερική διάμετρος:20 mm)

♣ Βασικές πληροφορίες

♣ Οδηγία τοποθέτησης:

♣ Παράμετρος θερμοκρασίας

Μέση θερμοκρασία υγρού: -40°C έως +120°C (-40°F έως + 248°F)

Εργασιακή θερμοκρασία περιβάλλοντος: -40°C έως +100°C (-40°F έως +212°F)

Θερμοκρασία αποθήκευσης: -40°C έως +70°C (-40°F έως +158°F)

(μέχρι 100 °C, αλλά θα μειώσει τη διάρκεια ζωής)

♣ Πίεση συστήματος

-0, 2 έως 2,5 bar (100°C).

Η διάρκεια ζωής είναι άνω των 20.000 ωρών με βάση την ονομαστική τάση και την θερμοκρασία περιβάλλοντος 36 °C (~ 86 °F).

♣ Μοντέλο συνδέσμου και καρφίτσες

Προσοχή.

1. εργασιακή θερμοκρασία περιβάλλοντος: -40°C-120°C, πρέπει να αποφεύγεται η προσέγγιση του καταλύτη τριών στοιχείων, του συστήματος σωλήνων εκκένωσης αερίων και του κινητήρα κατά την εγκατάσταση,εξασφαλίζει τη θερμοκρασία του περιβάλλοντος εργασίας.

2Η θέση εγκατάστασης της αντλίας νερού πρέπει να είναι όσο το δυνατόν πιο κοντά στο χαμηλό επίπεδο νερού, ώστε να παρατείνεται η διάρκεια ζωής της αντλίας.

3Για να μειωθεί η αντίσταση στο νερό, θα πρέπει όσο το δυνατόν περισσότερο να μειωθεί ο αριθμός των αγκώνων στις σωλήνες στην εγκατάσταση, να εξασφαλιστεί ότι δεν υπάρχει κανένας αγκώνος εντός 20 cm από την αντλία.

4. Παρακαλούμε χρησιμοποιήστε την αντλία μακριά από το σκόνη περιβάλλον, η σκόνη είναι επιβλαβής για να μειώσει τη διάρκεια ζωής

5. Δώστε προσοχή στην καθαρότητα του νερού, αποφύγετε να μπλοκάρει και τροχιά-μπλοκαρισμένο για να μειώσει τη διάρκεια ζωής της αντλίας.

♣ Διάγραμμα καμπύλης

♣Περιγραφή ελέγχου PWM:

♣Συνολικές διαστάσεις

♣Γενική γραμμή παραγωγής αντλιών νερού:

♣Εφαρμογές:

Εφαρμόζεται σε ηλεκτρικά υβριδικά οχήματα, ηλεκτρικά οχήματα, τρένα, πλοία και άλλα συστήματα κυκλοφορίας θέρμανσης και ψύξης.
