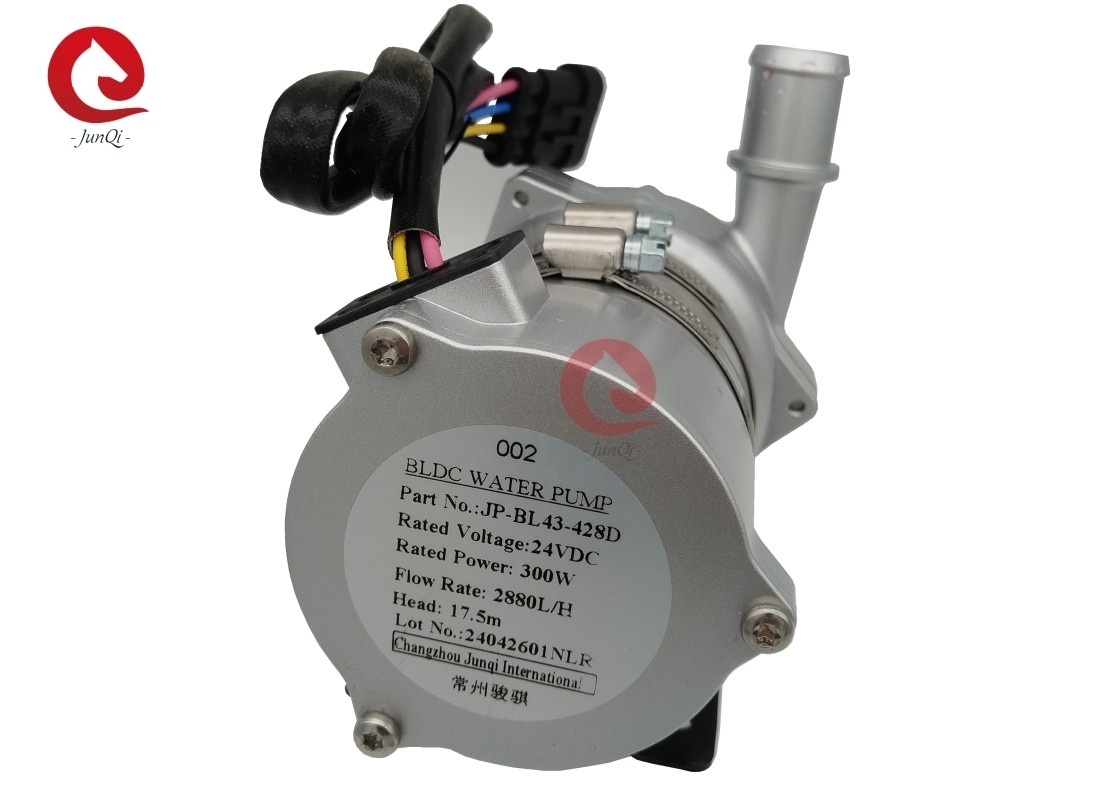

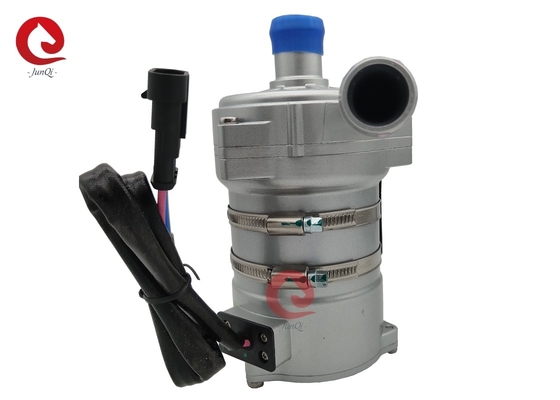

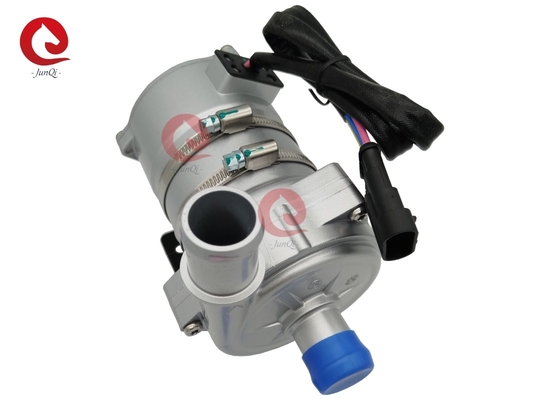

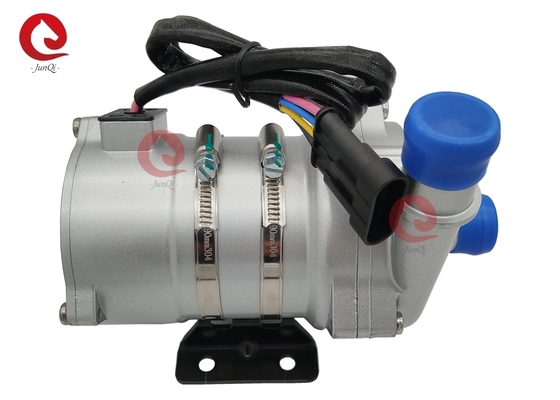

Junqi 24V 300W υψηλή κεφαλή 17,5m αντλία νερού ψύξης, με έλεγχο PWM και σφάλμα ανατροφοδότηση

Junqi 24V 300W Υψηλή κεφαλή 17,5m αντλία νερού ψύξης, με έλεγχο PWM και σφάλμα ανατροφοδότηση

■ Εφαρμογές
Χρησιμοποιείται ευρέως σε υβριδικό λεωφορείο, υβριδικό επιβατικό αυτοκίνητο, ηλεκτρικά οχήματα, τρένα, πλοία και άλλα συστήματα κυκλοφορίας θέρμανσης και ψύξης.

■ Χαρακτηριστικά
◆ Κεντροαποστάτρια αντλία
◆ Μεταφορά μαγνητικής δύναμης
◆ Ανώτατη απόδοση χωρίς βούρτσα κινητήρα συνεχούς ρεύματος, χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση, μακρά διάρκεια ζωής.
◆ Με ευρύ φάσμα θερμοκρασίας λειτουργίας
◆ Ρυθμισμός ταχύτητας σήματος PWM (προαιρετικό)
◆ Απόδοση διαγνωστικού σήματος (προαιρετική)
◆ Με σταθερό έλεγχο ροής
◆ Προστασία αντίστροφης πολικότητας
◆ Προστασία κατά της ξηρής κυκλοφορίας
◆ Προστασία από υπερφυσική τάση και υπερστροφή
◆ Υπερφόρτωση, προστασία από υπερθερμοκρασία

■ Τεχνική περιγραφή (συναφείς μέρη σε επαφή με το υγρό)
Κεφάλαιο αντλίας: κράμα αλουμινίου
Προβολέας: PPS+GF
Κωλότητα ασπίδας: PPS+GF
Κεφαλάκι άξονα: σύνθετα υλικά καρμπορούντου
Άξονας: άξονας από ανοξείδωτο χάλυβα ((3CR14)
Κουτί μαγνητικού: πλαστική κάψουλα PPS
Δαχτυλίδι σφραγίδας: EPDM



■ Οδηγίες για την τοποθέτηση
Οι αντλίες της σειράς OWP-BL43-428D είναι φυγοκεντρικές αντλίες που απαιτούν προγεμισμένες,
Η αντλία εγκαθίσταται στη χαμηλότερη θέση του συστήματος για να εξασφαλίζεται ότι η τροχιά είναι πάντα βυθισμένη στο υγρό ή έχει προγεμιστεί η αντλία πριν ενεργοποιηθεί.

1: Η αντλία δεν πρέπει να λειτουργεί σε στεγνή λειτουργία, παρόλο που μπορεί να λειτουργεί σε στεγνή λειτουργία για 15 λεπτά (μετά από 15 λεπτά στεγνή λειτουργία, θα σταματήσει αυτόματα), η στεγνή λειτουργία θα κάνει θόρυβο,επίσης αυξάνοντας την τριβή στον άξονα και το μανίκι του άξονα.

2: Χρησιμοποιήστε τον συνιστώμενο διάμετρο σωλήνα που συνδέει την είσοδο της αντλίας, αν χρησιμοποιείτε μια μικρότερη διάμετρος σωλήνα είσοδο της αντλίας, λόγω της αρνητικής πίεσης στην αντλία,ο εξωτερικός αέρας εισέρχεται ευκολότερα στην αντλία μέσω του αγωγού, θα προκαλέσει υποβάθμιση της απόδοσης της αντλίας, και επίσης οι φυσαλίδες αέρα προκαλούν βλάβη στην αντλία.

3: Όπως φαίνεται από την κατεύθυνση εισόδου της αντλίας, η τροχιά περιστρέφεται με την κατεύθυνση των δεικτών του ρολογιού (βλ. το βέλος στην πύλη εξόδου).

4: Η αντλία μπορεί να τοποθετηθεί κάθετα ή οριζόντια (βλέπε σχήμα 1) Όταν τοποθετείται κάθετα, η πύλη εξόδου πρέπει να είναι προς τα πάνω.

5Για να αποφευχθεί η στεγνή ροή (ο αέρας κολλάει στην τροχιά), η πύλη εξόδου της αντλίας νερού πρέπει να είναι κατακόρυφη ή στο πάνω μέρος της τροχιάς (βλέπε σχήμα 1).

6: Ο συνδεδεμένος σωλήνας πρέπει να είναι κάθετα τοποθετημένος (ή χωρίς αγκώνα σε 20cm) για να μπορεί ο αέρας να απορρίπτεται εύκολα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιείται σε απόσταση μικρότερη από 90 μοίρες αγκώνα (βλέπε σχήμα 2).

7: Δεν μπορεί να χρησιμοποιηθεί το θαλασσινό νερό ή άλλη βαριά ρύπανση με υγρό μεγάλης ακαθαρσίας κόκκων ως υγρό μέσο.


■ Παράμετρος θερμοκρασίας
Μέση θερμοκρασία υγρού: -40°C έως +85°C (-40°F έως + 185°F)
Εργασιακή θερμοκρασία περιβάλλοντος: -40°C έως +120°C (-40°F έως +248°F)
Θερμοκρασία αποθήκευσης: -40°C έως +70°C (-40°F έως +158°F)
(μέχρι 100 °C, αλλά θα μειώσει τη διάρκεια ζωής)

Μεσαίο υγρό: υγρό μείγμα (Νερό με λιγότερο από 60% γλυκόλη)


■ Ηλεκτρική παράμετρος

■ Σύνδεσμοι αντλίας Περιγραφές:

■ Πίνακας ελέγχου PWM:

■ Διάγραμμα ανατροφοδότησης σφαλμάτων:

■ Δείκτης απόδοσης:

• Εξωτερική διάσταση
