| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | JUNQI |
| Πιστοποίηση: | CE,ROHS, UL |
| Αριθμό μοντέλου: | BLSD4850DC-2Q-H |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Τσάντα PE+ Χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-10 ημέρες |
| Όροι πληρωμής: | T/T, L/C, Paypal |
| Δυνατότητα προσφοράς: | 1000sets/day |
| Ονομασία προϊόντος: | Αβούρτσιστος οδηγός συνεχών μηχανών | τάση λειτουργίας: | 48VDC ((17~56VDC) |
|---|---|---|---|
| Μέγιστο ρεύμα: | 50Α | Συνεχίστε το ρεύμα: | 25Α |
| Δύναμη εξόδου: | 1200W | Εισαγωγή αναφοράς: | 0~5V/PWM/Frequency |
| Εφαρμογή: | BLDC κινητήρας με αισθητήρες Hall | ||
| Υψηλό φως: | 1200W BLDC οδηγός,Οδηγός BLDC του αισθητήρα Hall,Διοδηγός κινητήρα συνεχούς ρεύματος 48VDC χωρίς βούρτσα |
||

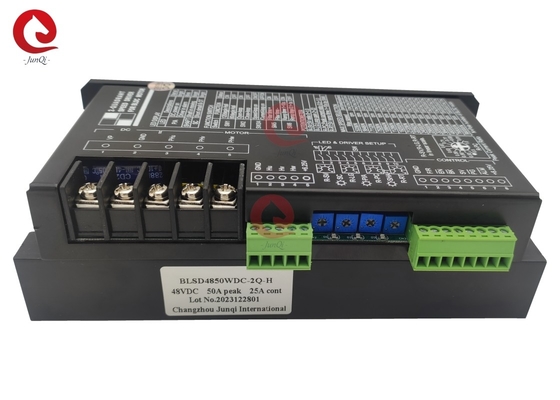

Ευρύ φάσμα τάσης 17~56VDC Συνεχή ρεύμα 25A 1200W BLDC Driver Για 48VDC 3Phase Hall αισθητήρα Brushless DC Motor
Χαρακτηριστικά:
1Τεχνολογία επιφανειακής τοποθέτησης, μικρού μεγέθους, υψηλού ρεύματος
2Δύο τεταρτημόρια PI κλειστού κυκλώματος ελέγχου ταχύτητας ή ρεύματος με καλή γραμμικότητα.
3. μεταβλητές ρυθμίσεις παραμέτρων για διαφορετικούς κινητήρες.
4. Λειτουργίες ελέγχου ασφαλή αντίστροφη κίνηση, ασφαλή εκκίνηση, ενεργοποίηση, πέδηση, λειτουργίες αναφοράς ταχύτητας και λειτουργίες εξόδου παλμού ταχύτητας (PG), συναγερμός.
5Τρία είδη εισόδων αναφοράς: αναλογική τάση, PWM, συχνότητα.
6. Κατάλληλο για 3-Φάση BLDC κινητήρες με αισθητήρες hall.
7Χρήση τσιπ βιομηχανικής ποιότητας.
Πρότυπο και προδιαγραφές:
| Σχήμα |
Τετάρτη (VDC) |
Είμαι στην κορυφή. (Α) |
Το ξέρω. (Α) |
Πο (W) |
Αναφορά Εισαγωγή |
Μέγεθος (μμ) |
| Επικαιροποιημένα συστήματα |
12v (17~56VDC) |
10 | 5 | 240 |
0 ~ 5V/ ΠΟΜ/ Συχνότητα |
W82.5,L162,H29 |
| Επικαιροποιημένα συστήματα | 20 | 10 | 480 | W82.5,L162,H29 | ||
| Επικαιροποιημένα συστήματα | 50 | 25 | 1200 | W82.5,L162,H50 | ||
| BLSD48100WDC-2Q-H | 100 | 50 | 2400 | W82.5,L181,H53 |
Πληροφορίες για τον αριθμό του οδηγού:
Δοκιμαστική μονάδα
BLSD: BLDC ταχύτατος οδηγός
24: Διοριζόμενη τάση ((VDC)
35: Περιορισμός μέγιστου ρεύματος ((A))
ΔΕΣ = κανονική τάση συνεχούς ρεύματος, ΔΕΣ = υπερχαμηλή τάση συνεχούς ρεύματος, ΔΕΣ = υπερευρεία τάση συνεχούς ρεύματος
2Q: Δύο τεταρτημόρια λειτουργία οδήγησης
H: σειρά H ((Παραμέτρους υψηλού ρεύματος και μεταβλητών)
T=-40~+65°C Ta, Unlabeled=-10~+45°C Ta
P=0~3KHz εισροή παλμού σε SV, Unlabelled=0~5V σε SV
Προειδοποίηση:
1.Επιλέξτε το μέγιστο ρεύμα του οδηγού:Εάν παρουσιάζεται το ονομαστικό ρεύμα Ir του κινητήρα, τότε Ip ((A)Επικεφαλής2* Ιρλανδία
Εάν παρουσιάζεται η ονομαστική ισχύς εξόδου του κινητήρα Pr ((W), τότε Ip ((A)Η τιμή της τάσης του κινητήρα είναι η τιμή της τάσης του κινητήρα.
2Διάμετρος οδήγησης:Οι οδηγοί χρησιμοποιούνται μόνο στο τεταρτημόριο Ι&ΙΙΙ.
3Εισαγωγή συχνότητας:Η μονάδα μεταφοράς F-V μπορεί να προστεθεί στον οδηγό για έλεγχο συχνότητας ((0-3KHz/TTL) στην πύλη SV
4Δράση πέδησης:Όταν η θύρα BK μετατοπίζεται σε χαμηλό επίπεδο, ο κινητήρας θα σταματήσει να λειτουργεί γρήγορα με τη σύντομη περιστροφή των περιστροφών μέσω των κάτω MOSFET.Η ταχύτητα του κινητήρα κατά την πέδηση δεν πρέπει να υπερβαίνει την ταχύτητα ασφαλείας πέδησης Ns (βλέπε διάγραμμα σύνδεσης).
5Διαταραχές από καλώδια:Τα σήματα Hall μπορεί να διαταραχθούν από το διακόπτη ρεύματος σε καλώδια τυλίγματος όταν το μήκος είναι μεγαλύτερο από 50 mm.Καλύτερα να χρησιμοποιείς προστατευμένα καλώδια..
6Οδική λοίμωξη:Αισθητήρες διαδρόμου προς τις περιέλιξεις/Αισθητήρες διαδρόμου προς τον κινητήρα Cse/Ενέλιξεις προς την θήκη του κινητήρα
Αντίσταση μόνωσης > 100 MOhm@500VDC
Δυνατότητα διηλεκτρικής < 1mA@500VAC/50-60Hz/1 λεπτό
Τυπική σύνδεση:
Μηχανολογικό μέγεθος:
Πληροφορίες εικόνας:
