ΣΥΝΕΧΉΣ ελεγκτής πινάκων οδηγών ΣΥΝΕΧΏΝ μηχανών 12-36VDC 15A διπλός αβούρτσιστος για ηλεκτρικό Skateboard

Χαρακτηριστικά γνωρίσματα: Μπορέστε να οδηγήσετε δικινητήριο ταυτόχρονα, μπορεί να είναι ενιαίος ή η διπλή λειτουργία φρένων δύναμης controlled.has αντιδραστική, να φρεναρίσει το αντίστροφο κύκλωμα απελευθέρωσης προστασίας χρέωσης, μπορεί να είναι MCU ελεγχόμενο, ο λιμένας «5V» στον πίνακα μπορεί να προσφέρει το ρεύμα 300mA σε εξωτερικό MCU

Ο διπλός πίνακας οδηγών έχει τέσσερις εκδόσεις για την επιλογή σας, παρακαλώ μας αφήστε να ξέρουμε ποια έκδοση θέλετε.

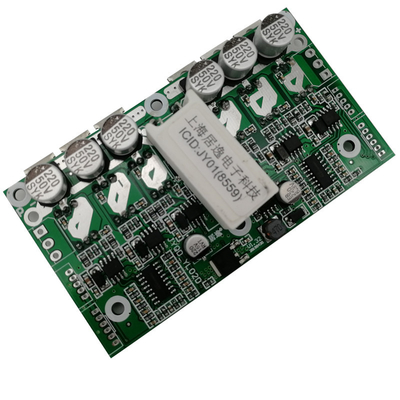

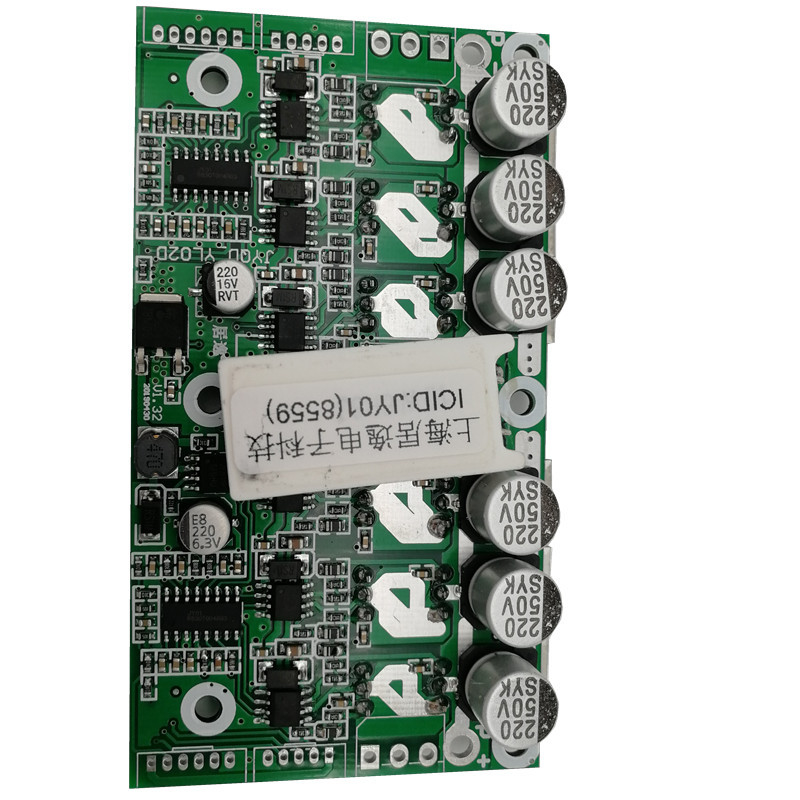

Jyqd-YL02D (8559) η άμεση έκδοση έναρξης δεν έχει ΚΑΜΊΑ λειτουργία ΚΛΕΙΔΑΡΙΏΝ, (γραμμικός κανονισμός 0-5V, φρένο ταχύτητας σκαφών της γραμμής: 0-5V)

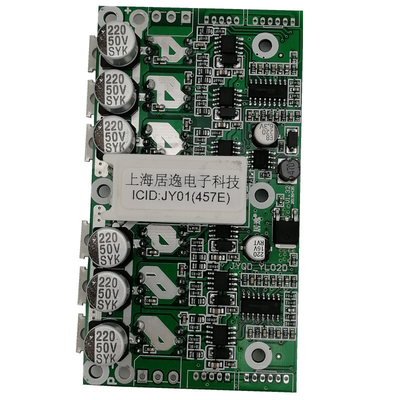

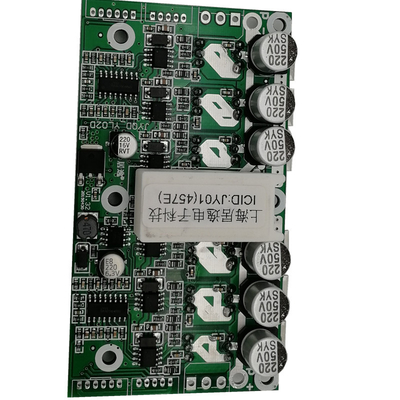

Jyqd-YL02D (457E) η άμεση έκδοση έναρξης δεν έχει ΚΑΜΊΑ λειτουργία ΚΛΕΙΔΑΡΙΏΝ, (γραμμικός κανονισμός 0-2.5V, φρένο ταχύτητας σκαφών της γραμμής: 0-2.5V)
Jyqd-yl-02D (99F2) η έκδοση έναρξης ασφάλειας έχει τη λειτουργία ΚΛΕΙΔΑΡΙΏΝ. (γραμμικός κανονισμός 0-5V, φρένο ταχύτητας σκαφών της γραμμής: 0-5V)
Jyqd-yl-02D (C737) η έκδοση έναρξης ασφάλειας έχει τη λειτουργία ΚΛΕΙΔΑΡΙΏΝ. (γραμμικός κανονισμός 0-2.5V, φρένο ταχύτητας σκαφών της γραμμής: 0-2.5V)

Έναρξη ασφάλειας: εάν χρησιμοποιείτε ένα ποτενσιόμετρο knob~style για να ρυθμίσετε την ταχύτητα, εάν το υπόλοιπο ποτενσιόμετρων όχι σε 0 πριν από τη στάση, η μηχανή θα κατευθύνει τη χορήγηση έναρξης

Ο πίνακας τέσσερα οδηγών YL02D BLDC protecion λειτουργεί:

Διαστάσεις οδηγών:

Οδηγίες καλωδίωσης ελεγκτών YL02D BLDC:

Λιμένας Instroductions ελέγχου:

1.GND: Μόνο για το σήμα ελέγχου

2.VR: Κανονισμός ταχύτητας (κανονισμός ταχύτητας 0-2.5v ή 0-5v γραμμικός). Συχνότητα PWM: 1KHz-10KHz.

3.ZF: Διαβιβάστε και οπίσθιος λιμένας στροφής. (υψηλό επίπεδο 5v ή χαμηλό επίπεδο 0v, εάν χρησιμοποιείτε 3.3v MCU, εσείς need do adjustment σε 5V)

4. Μ: Παραγωγή σημάτων σφυγμού ταχύτητας

5. EL: Γραμμικό φρένο λιμένων, 0-2.5V ή 0-5V λειτουργίας φρένων

6. 5V: 5V πηγή ισχύος για την εξωτερική συσκευή ελέγχου (≤300mA)
