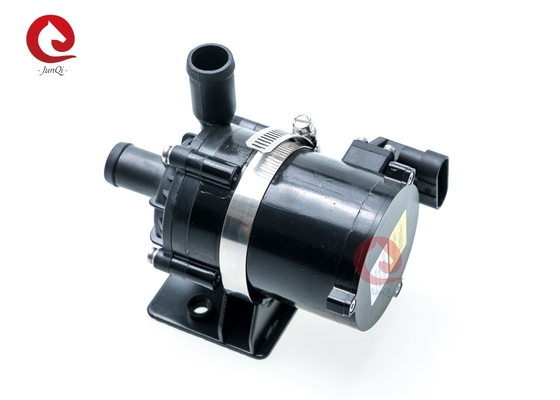

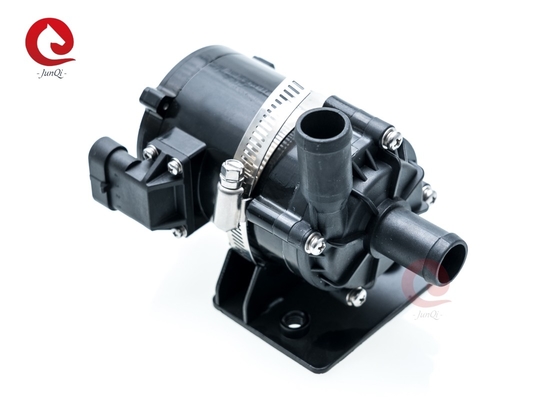

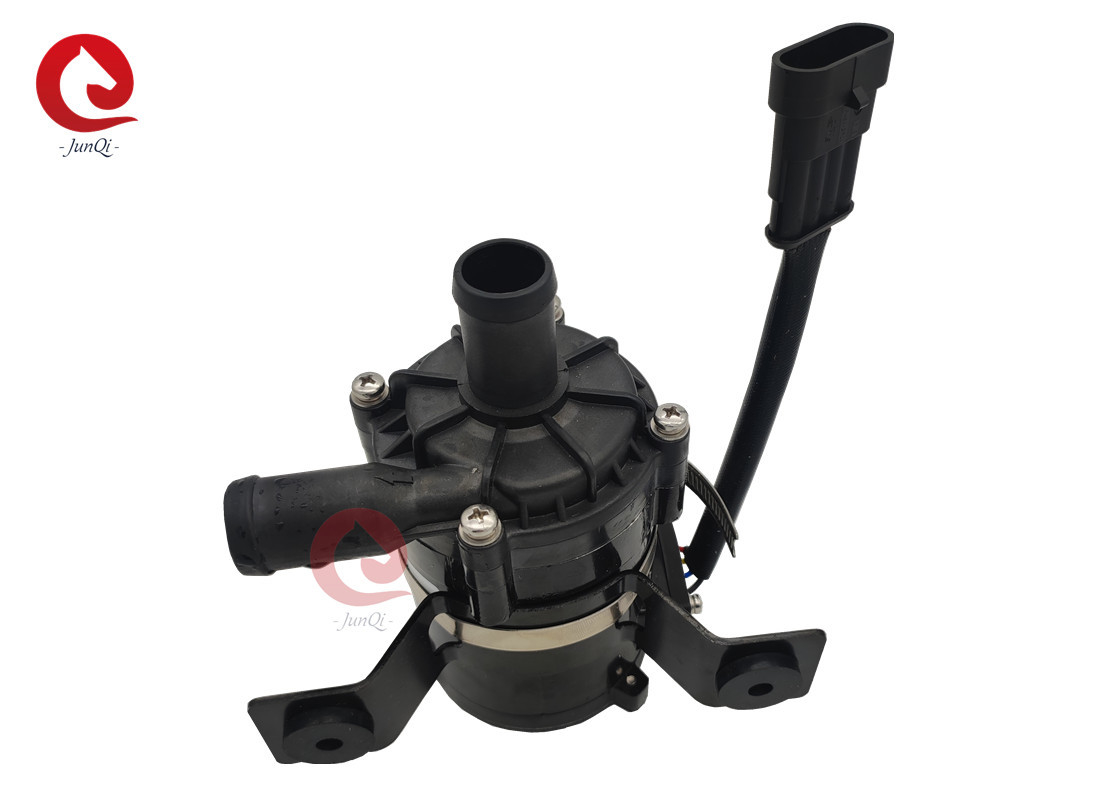

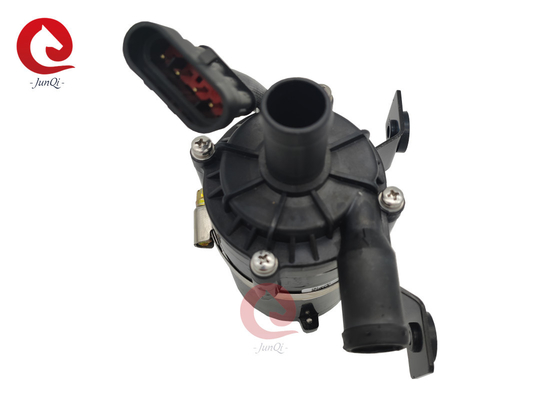

αβούρτσιστη ΣΥΝΕΧΉΣ υδραντλία 24V 80W για το νέο ενεργειακό αυτοκίνητο δροσίζοντας κύκλο

αβούρτσιστη ΣΥΝΕΧΉΣ υδραντλία 24V 80W για το νέο ενεργειακό αυτοκίνητο δροσίζοντας κύκλο

αβούρτσιστη ΣΥΝΕΧΉΣ υδραντλία 24V 80W για το νέο ενεργειακό αυτοκίνητο δροσίζοντας κύκλο
24V 80W Brushless DC Water Pump For New Energy Automotive Cooling Cycle
αβούρτσιστη ΣΥΝΕΧΉΣ υδραντλία 24V 80W για το νέο ενεργειακό αυτοκίνητο δροσίζοντας κύκλο
Λεπτομέρειες:
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: junqi
Πιστοποίηση: IS9001, TS16949,CE
Αριθμό μοντέλου: DKB80
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 5 σύνολα
Τιμή: Negotialbe
Συσκευασία λεπτομέρειες: κατάλληλος για την εξαγωγή
Χρόνος παράδοσης: βάση σε παραγγελία,
Όροι πληρωμής: T/T, Western Union, Paypal
Δυνατότητα προσφοράς: 1000set/month
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Πρότυπο: DKB80 Seris Υλικό: Κράμα αλουμινίου
Τάση: 24VDC το /12VDC Δύναμη: 80W
Εκτιμημένο ποσοστό ροής: 1800L/h Ανώτατο κεφάλι: 10m
Εφαρμογή: Υβριδικό λεωφορείο, ηλεκτρικά οχήματα Θεωρία: Φυγοκεντρική αντλία
Χρήση: Ψυκτικό μέσο
Υψηλό φως:

80W αυτοκίνητη αβούρτσιστη ΣΥΝΕΧΗΣ υδραντλία

,

Αυτοκίνητη αβούρτσιστη ΣΥΝΕΧΗΣ υδραντλία 24V

,

Αυτοκίνητη δροσίζοντας αβούρτσιστη ΣΥΝΕΧΗΣ αντλία κύκλων

αβούρτσιστη ΣΥΝΕΧΉΣ αυτοκίνητη υδραντλία 24V 80W για το νέο αυτοκίνητο δροσίζοντας κύκλο Enery

♣ Χαρακτηριστικά γνωρίσματα

♦ Ενιαία σκηνική φυγοκεντρική αντλία

♦ Μαγνητική μετάδοση δύναμης (δομή αντλιών ασπίδων)

♦ Αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή υψηλής αποδοτικότητας, χαμηλής ισχύος κατανάλωση, υψηλή αποδοτικότητα, μακριά ζωή υπηρεσιών.

♦ Με τη λειτουργούσα θερμοκρασία ευρέος φάσματος

Έλεγχος ταχύτητας σημάτων ♦ PWM (το προαιρετικό σήμα PG ανατροφοδοτεί)

♦ Με το σταθερό έλεγχο ροής

♦ Αντίστροφη προστασία πολικότητας

♦ Ξηρά τρέχοντας προστασία

♦ Πέρα από την τάση, πέρα από την τρέχουσα προστασία

♦ Υπερφόρτωση, πέρα από την προστασία θερμοκρασίας

♦ Αυτοκινητικά ηλεκτρονικά τμήματα βαθμού

♣ Τεχνική περιγραφή (μέρη σε επαφή με το υγρό)

Επικεφαλής κατοικία αντλιών: PPS+GF

Στροφείο: PPS+GF

Κοιλότητα ασπίδων: PPS+GF

Ρουλεμάν άξονων: Σύνθετο materials+ άνθρακα κεραμικό πλυντήριο zirconia ρητίνης

Άξονας: κοίλος άξονας ανοξείδωτου

Στροφέας: έγχυση που συσκευάζεται νάυλον

Δαχτυλίδι με σφραγιδόλιθο: EPDM

♣ Drive συσκευή (συμπεριλαμβανομένης της μηχανής)

Οδηγώντας ηλεκτρομαγνήτης: magnet+nylon έγχυση που συσκευάζεται

Βίδες και καρύδια: Ανοξείδωτο SUS 304

Οδηγώντας μηχανή: αβούρτσιστη μηχανή

Πλαίσιο καλωδίων μηχανών: PPA+GF (άσπρος)

Κατοικία αντλιών: κράμα αργιλίου

Υποστήριγμα: Ανοξείδωτο SUS 304

Στεφάνη υποστηριγμάτων: ΗΠΑ 304 ανοξείδωτο steel+ που μετριάζει το λαστιχένιο δαχτυλίδι

Στεγανοποιήστε βασισμένος στην εκτίμηση IP67 (en60529)

Συνδετήρας: 3 καρφίτσες ή 4Pins (με το σήμα PG ανατροφοδοτήστε)

Διάμετρος ακροφυσίων: 22.6mm (εσωτερική διάμετρος: 16mm)

♣ Πρότυπες προδιαγραφές

DKB80-12A (SR/PG)

DKB80-24A (SR/PG)

Με να τοποθετήσει - πρότυπο επίθημα υποστηριγμάτων: SR (π.χ.: DKB80-12ASR)

Με το σήμα PG ανατροφοδοτήστε το πρότυπο επίθημα καρφιτσών: PG (π.χ.: DKB80-12APG)

♣ Τοποθετώντας οδηγία

DKB80 οι αντλίες σειράς είναι φυγοκεντρικές αντλίες που απαιτούν γεμισμένος εκ των προτέρων,

Η αντλία που εγκαταστάθηκε στη χαμηλότερη θέση του συστήματος να εξασφαλίσει ότι το στροφείο βυθίζεται πάντα στο υγρό, ή γέμισε εκ των προτέρων την αντλία πριν από τη δύναμη επάνω.

1: Η αντλία δεν πρέπει ξηρός-, ακόμα κι αν μπορεί ξηρός-τρέχοντας για 30 δευτερόλεπτα (μετά από 30 δευτερόλεπτα ξηρός-που τρέχουν, θα σταματήσει αυτόματα), τη δοκιμαστική λειτουργία κάνει να διαδώσει, αυξάνοντας επίσης το γδάρσιμο στον άξονα και το μανίκι άξονων.

2: Χρησιμοποιήστε το συνιστώμενο σωλήνα διαμέτρων που συνδέει τον κολπίσκο αντλιών, εάν χρησιμοποιήσετε έναν κολπίσκο αντλιών μανικών μικρότερων διαμέτρων, λόγω της αρνητικής πίεσης στην αντλία, ο εξωτερικός αέρας ευκολότερος εισάγει στην αντλία μέσω της σωλήνωσης, θα κάνει την υποβάθμιση απόδοσης αντλιών, και επίσης οι αεροφυσαλίδες κάνουν τη ζημία στην αντλία.

3: Όπως αντιμετωπίζεται από την κατεύθυνση κολπίσκων αντλιών, το στροφείο περιστρέφεται δεξιόστροφα (δείτε το βέλος στο λιμένα εξόδου).

4: Η αντλία μπορεί να εγκατασταθεί κάθετα ή οριζόντια τοποθετημένος (δείτε το σχήμα 1) Όταν εγκαθίσταται κάθετα, ο λιμένας εξόδου πρέπει να είναι ανοδικός.

5: Προκειμένου να αποφευχθεί η δοκιμαστική λειτουργία (ο αέρας παίρνει κολλημένος στο στροφείο), ο λιμένας εξόδου υδραντλιών πρέπει να είναι κάθετος ή στον ανώτερο του στροφείου. (δείτε το σχήμα 1)

6: Ο συνδεδεμένος σωλήνας πρέπει να τοποθετηθεί κάθετα (ή κανένας αγκώνας σε 20cm) για να καταστήσει τον αέρα απαλλαγμένο εύκολα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιηθεί λιγότερο από 90 βαθμούς

Αγκώνας (δείτε το σχήμα 2).

7: Μην χρησιμοποιήστε το νερό της θάλασσας ή άλλη βαριά ρύπανση με το μεγάλο υγρό ακαθαρσιών σιταριού ως υγρό μέσο.

1~2

αβούρτσιστη ΣΥΝΕΧΉΣ υδραντλία 24V 80W για το νέο ενεργειακό αυτοκίνητο δροσίζοντας κύκλο 1

♣ Παράμετρος θερμοκρασίας

Μέση υγρή θερμοκρασία: -40℃ σε +120℃ (- 40°F + 248°F)

Περιβαλλοντική θερμοκρασία εργασίας: -40℃ σε +100℃ (- 40°F σε +212°F)

Θερμοκρασία αποθήκευσης: -40℃ σε +70℃ (- 40°F σε +158°F)

(μέχρι 100 ℃, αλλά αυτό θα κοντύνουν τη ζωή υπηρεσιών)

♣ Πίεση συστημάτων

φραγμός -0,2 έως 2,5 (100℃ (212°F).

Η ζωή υπηρεσιών είναι περισσότερο από 20.000 ώρες βασισμένες στην εκτιμημένη τάση και (86°F) την περιβαλλοντική θερμοκρασία 36℃.

♣ Ηλεκτρική παράμετρος

Τάση εργασίας (VDC) Εκτιμημένη δύναμη (ψ) Ανώτατη ροή (λ/ω) Ανώτατο επικεφαλής (μ) Βάρος (ζ)
9V-16V (12V) 80W 1800L/H 10M 750g
18V-30V (24V) 80W 1800L/H 10M 750g

♣ Πρότυπο και καρφίτσες συνδετήρων

3 συνδετήρας ΚΑΡΦΙΤΣΩΝ Καρφίτσα 1 Καρφίτσα 2 Καρφίτσα 3
174357-2 +12V/+24VDC PWM GND
4 συνδετήρας ΚΑΡΦΙΤΣΩΝ B+ (4) SWP (3) NWP (2) GND (1)
Αντιστοιχημένο πρότυπο συνδετήρων 7283-7449-30 +12V/+24VDC PWM Το σήμα ανατροφοδοτεί GND

3 καρφίτσα 4 pin.jpg

♣ Συστήστε το μέγεθος καλωδίων (βασισμένο στην πτώση τάσης 3%)

Πάχος καλωδίων Ανώτατο μήκος καλωδίων
12V 24V
1,5 χιλ. ² - 16m
2,5 χιλ. ² 6.3m 25m
3 χιλ. ² 8m 31m
4 χιλ. ² 10m 40m

♣ Προσοχές

1. Περιβαλλοντική θερμοκρασία εργασίας: - 40℃--120℃, πρέπει να προσπαθήσει να αποφύγει κοντά στο καταλυτικές, εκφόρτισης αερίου σύστημα σωλήνων τρεις-στοιχείων και τη μηχανή κατά τη διάρκεια της εγκατάστασης, να εξασφαλίσει τη θερμοκρασία εργασιακών περιβαλλόντων.

2. Η θέση εγκαταστάσεων της υδραντλίας πρέπει όσο το δυνατόν περισσότερο κοντά στη χαμηλή στάθμη ύδατος, να επεκτείνει τη ζωή υπηρεσιών της αντλίας.

3. Προκειμένου να μειωθεί η αντίσταση ύδατος, εάν όσο το δυνατόν περισσότερο να μειώσει τον αγκώνα αριθμού στη σωλήνωση στην εγκατάσταση, να μην εξασφαλίσει κανέναν οποιοδήποτε αγκώνα μέσα σε 20 εκατ. από την αντλία.

4. Παρακαλώ χρησιμοποιήστε την αντλία μακριά από το σκονισμένο περιβάλλον, η σκόνη είναι επιβλαβής για να μειώσει τη ζωή υπηρεσιών

5. Δώστε προσοχή στην αγνότητα του νερού, αποφύγετε για να φράξετε και στροφείο-εμποδισμένος για να μειώσει τη ζωή υπηρεσιών της αντλίας.

♣ Διάγραμμα καμπυλών

αβούρτσιστη ΣΥΝΕΧΉΣ υδραντλία 24V 80W για το νέο ενεργειακό αυτοκίνητο δροσίζοντας κύκλο 3

♣Overall διαστάσεις

αβούρτσιστη ΣΥΝΕΧΉΣ υδραντλία 24V 80W για το νέο ενεργειακό αυτοκίνητο δροσίζοντας κύκλο 4

♣ Δομή αντλιών

αβούρτσιστη ΣΥΝΕΧΉΣ υδραντλία 24V 80W για το νέο ενεργειακό αυτοκίνητο δροσίζοντας κύκλο 5

♣Applications:

Ισχύστε για HEV (υβριδικό ηλεκτρικό όχημα), τη EV (ηλεκτρικά οχήματα), τα τραίνα, τα σκάφη και άλλες κυκλοφορία θέρμανσης και ψυκτικές διατάξεις κυκλοφορίας.
