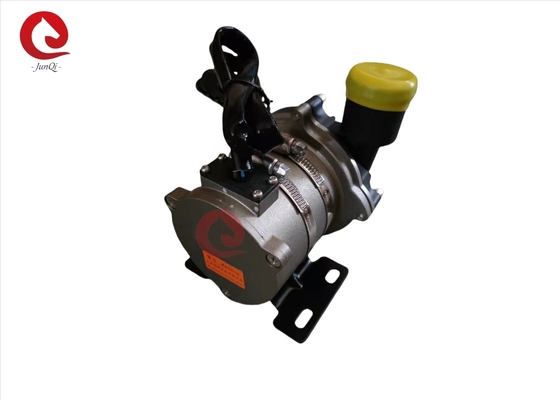

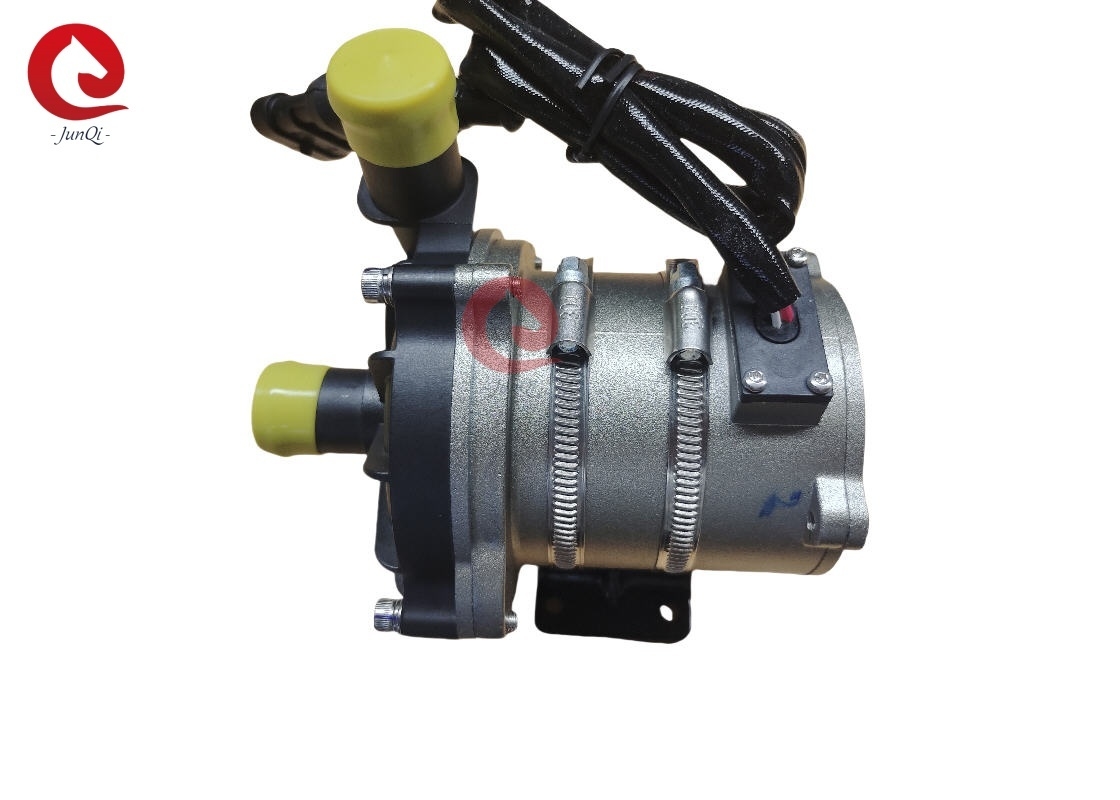

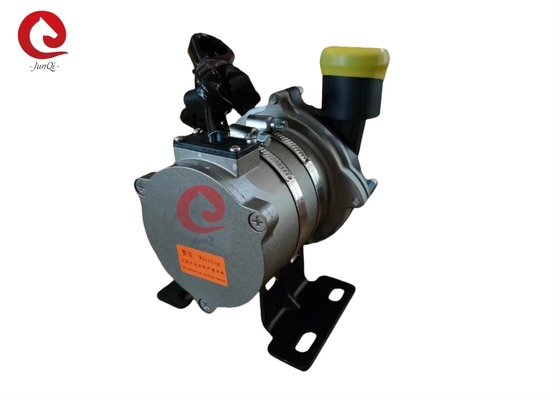

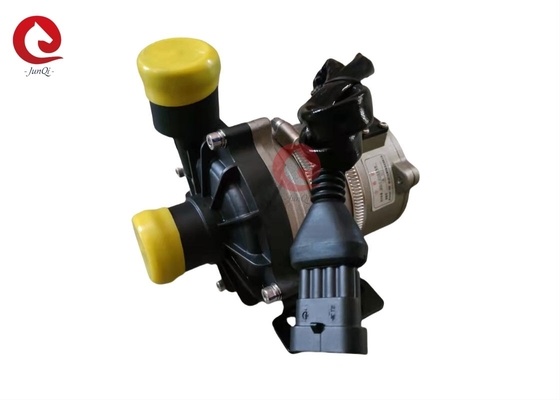

JP200-1 Αντλία νερού DC χωρίς ψήκτρες
Ηλεκτρική αντλία νερού 12V 24VDC για συστήματα ψύξης λεωφορείων / φορτηγών νέας ενέργειας, με Can BUS, PWM Fauilt feedback function
Εφαρμογή:
Χρησιμοποιείται ευρέως σε υβριδικά λεωφορεία, υβριδικά επιβατικά αυτοκίνητα, ηλεκτρικά οχήματα, τρένα, πλοία και άλλα συστήματα θέρμανσης και
συστήματα κυκλοφορίας ψύξης.
Χαρακτηριστικά:
★ Φυγοκεντρική αντλία
★ Μετάδοση μαγνητικής δύναμης
★ Κινητήρας DC χωρίς ψήκτρες υψηλής απόδοσης, χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση, μεγάλη διάρκεια
ζωής.
★ Με μεγάλο εύρος θερμοκρασίας λειτουργίας
★ Έλεγχος ταχύτητας σήματος PWM (προαιρετικό)
★ Έξοδος διαγνωστικού σήματος (προαιρετικό)
★ Λειτουργία επικοινωνίας (προαιρετικό)
★ Με σταθερό έλεγχο ροής
★ Προστασία αντίστροφης πολικότητας
★ Προστασία ξηρής λειτουργίας
★ Προστασία υπέρτασης, υπερέντασης
★ Προστασία υπερφόρτωσης, υπερθέρμανσης
★ Μεγάλη ροή 50~120LPM
★ Χαμηλό μανομετρικό ύψος 2~12m
Πίνακας τεχνικών παραμέτρων:
| Αρ. |
|
Τεχνικές παράμετροι |
|
1
|
Μέσο υγρό |
Διάλυμα γλυκόλης 50% (Προτιμάται η επιλογή οργανικού τύπου, μέγεθος κόκκων≯0,35, ppm≯0,1g/L) |
|
2
|
Ακραία θερμοκρασία μέσου |
-40℃~120℃ |
|
3
|
Κανονική θερμοκρασία μέσου |
10℃~90℃ |
|
4
|
Θερμοκρασία αποθήκευσης |
-50℃~90℃ |
|
5
|
Ακραία |
-40℃~105℃ |
|
6
|
Εύρος ρυθμού ροής |
50L/min~120L/min |
|
7
|
Εύρος μανομετρικού ύψους |
2m~12m(21kPa~115kPa) |
|
8
|
Ονομαστική τάση |
DC12V /DC24V |
|
9
|
Εύρος τάσης |
DC9~16V /DC18~32V |
|
10
|
Ισχύς |
≤300W |
|
11
|
Τύπος επικοινωνίας και ελέγχου |
CAN/PWM ή ON/Off |
|
12
|
Επίπεδο προστασίας |
IP68 |
|
13
|
Βάρος |
≤1.5kg(χωρίς βραχίονα) |
|
14
|
Θόρυβος |
≤60dB(A)(βλέπε σχήμα 5.2) |
|
15
|
Διάρκεια ζωής |
＞20000h |
|
16
|
Εξωτερική διάμετρος εισόδου/εξόδου |
φ38 |
|
17
|
Τύπος καλωδίου |
Ενσωματωμένο με το σώμα της αντλίας ή καλώδια με συνδέσμους |
|
18
|
Λειτουργία προστασίας |
Προστασία υπερέντασης, προστασία υπέρ/υπο τάσης, προστασία υπερθέρμανσης, προστασία μπλοκαρίσματος ρότορα, προστασία ξηρής λειτουργίας, προστασία αντίστροφης πολικότητας. |
2. Μηχανική εγκατάσταση
2.1 Η αντλία μπορεί να εγκατασταθεί κάθετα ή οριζόντια (βλέπε σχήμα 1) Όταν εγκαθίσταται
κάθετα, η θύρα εξόδου πρέπει να είναι προς τα πάνω.
2.2 Για να αποφευχθεί η ξηρή λειτουργία (εγκλωβισμός αέρα στην πτερωτή), η θύρα εξόδου της αντλίας νερού πρέπει
να είναι κάθετη ή στο πάνω μέρος της πτερωτής. (βλέπε σχήμα 1)
2.3 Ο συνδεδεμένος σωλήνας πρέπει να είναι τοποθετημένος κάθετα (ή χωρίς αγκώνα σε 20cm) για να επιτρέπει την εύκολη
εκκένωση του αέρα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιεί αγκώνα μικρότερο από 90 μοίρες (βλέπε σχήμα 2).
2.4 Δεν μπορεί να χρησιμοποιηθεί θαλασσινό νερό ή άλλο υγρό με μεγάλη ρύπανση και μεγάλα σωματίδια ως
μέσο υγρό.
Ηλεκτρικές διεπαφές:
3.1 Συνιστώμενοι σύνδεσμοι επικοινωνίας PWM/CAN και περιγραφή θυρών ακίδων:
Κατασκευή:TE Connectivity(Συνιστάται)
Μοντέλο συνδέσμου:AMP282106-1
Μοντέλο αντίστοιχου βύσματος:AMP282088-1
3.2 Μη συνιστώμενοι σύνδεσμοι:
Για την εφαρμογή αντλίας νερού με καλώδια, η JUNQI International μπορεί να αντικαταστήσει τον τύπο συνδέσμου
κατόπιν αιτήματος του πελάτη. Ή σύνδεσμος 2 ακίδων για σταθερή ταχύτητα (on/off), σύνδεσμος 3 ακίδων με ανάδραση
λειτουργία (ή εφαρμογή επικοινωνίας 3 ακίδων PWM), επικοινωνήστε μαζί μας για τις λεπτομέρειες του αιτήματός σας.
Δείκτες απόδοσης:
4.1 Καμπύλη απόδοσης:
4.2. Θόρυβος
Συνθήκες δοκιμής θορύβου:
1. Θερμοκρασία δωματίου δοκιμής: 23℃,
2. Ταχύτητα νερού: Μέγιστη ταχύτητα
3. Ρυθμός ροής: Μέγιστη ροή
Αποτέλεσμα δοκιμής: ≤60dB(A), επιλέξτε τη μέγιστη τιμή δοκιμής
Η θέση μέτρησης δοκιμής θορύβου όπως παρακάτω.
4.3 Επικοινωνία CAN:
Παρακαλούμε επικοινωνήστε και λάβετε τη σύσταση συμφωνίας κατά την επιλογή του σχεδιασμού!4.4 PWM
Επικοινωνία (Συνιστάται)
4.4.1 Ορισμός θυρών ακίδων συνδέσμου αντλίας νερού (σχήμα 3, σχήμα 4)
1. Προσθέστε μια ασφάλεια στο κύκλωμα τροφοδοσίας της αντλίας νερού για να διακόψετε την παροχή ρεύματος όταν εμφανιστεί βλάβη.
2. Αποφύγετε την κάλυψη ή το μπλοκάρισμα της αντλίας νερού και την επίδραση από τις γύρω συσκευές θέρμανσης. Ο χώρος εγκατάστασης είναι κατάλληλος για συντήρηση και αντικατάσταση.
3. Θερμοκρασία περιβάλλοντος λειτουργίας: -40℃--120℃, θα πρέπει να προσπαθήσετε να αποφύγετε την εγγύτητα με το τριοξειδικό καταλυτικό σύστημα, το σύστημα σωλήνων εκκένωσης αερίου και τον κινητήρα κατά την εγκατάσταση, εξασφαλίστε τη θερμοκρασία περιβάλλοντος λειτουργίας
4. Η θέση εγκατάστασης της αντλίας νερού θα πρέπει να είναι όσο το δυνατόν πιο κοντά στο χαμηλό επίπεδο νερού, για να παρατείνει τη διάρκεια ζωής της αντλίας.
5. Δώστε προσοχή στην καθαρότητα του νερού, αποφύγετε το μπλοκάρισμα και το μπλοκάρισμα της πτερωτής για να μειώσετε τη διάρκεια ζωής της αντλίας
6. Χρησιμοποιήστε την αντλία μακριά από το περιβάλλον με σκόνη, η σκόνη είναι επιβλαβής για τη μείωση της διάρκειας ζωής
