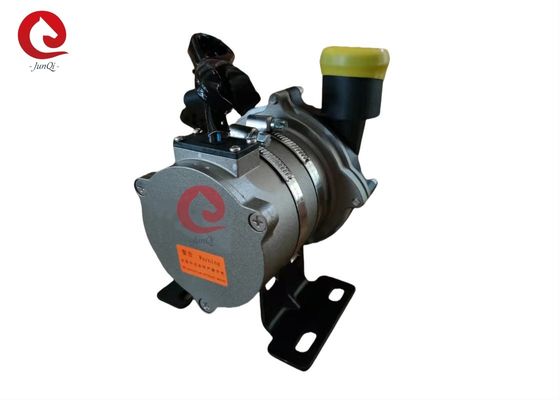

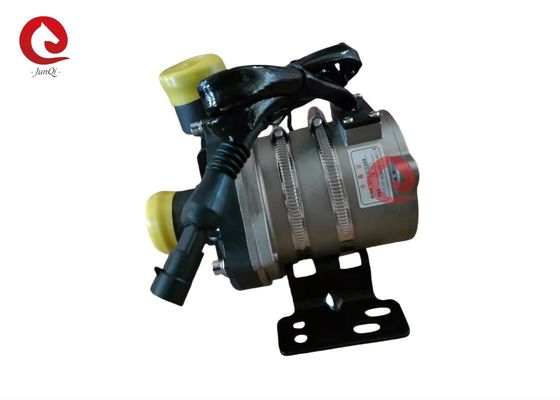

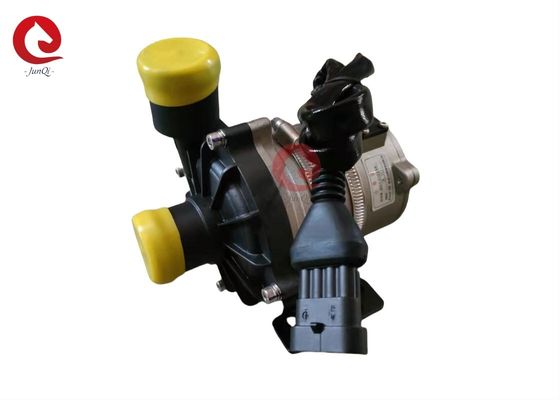

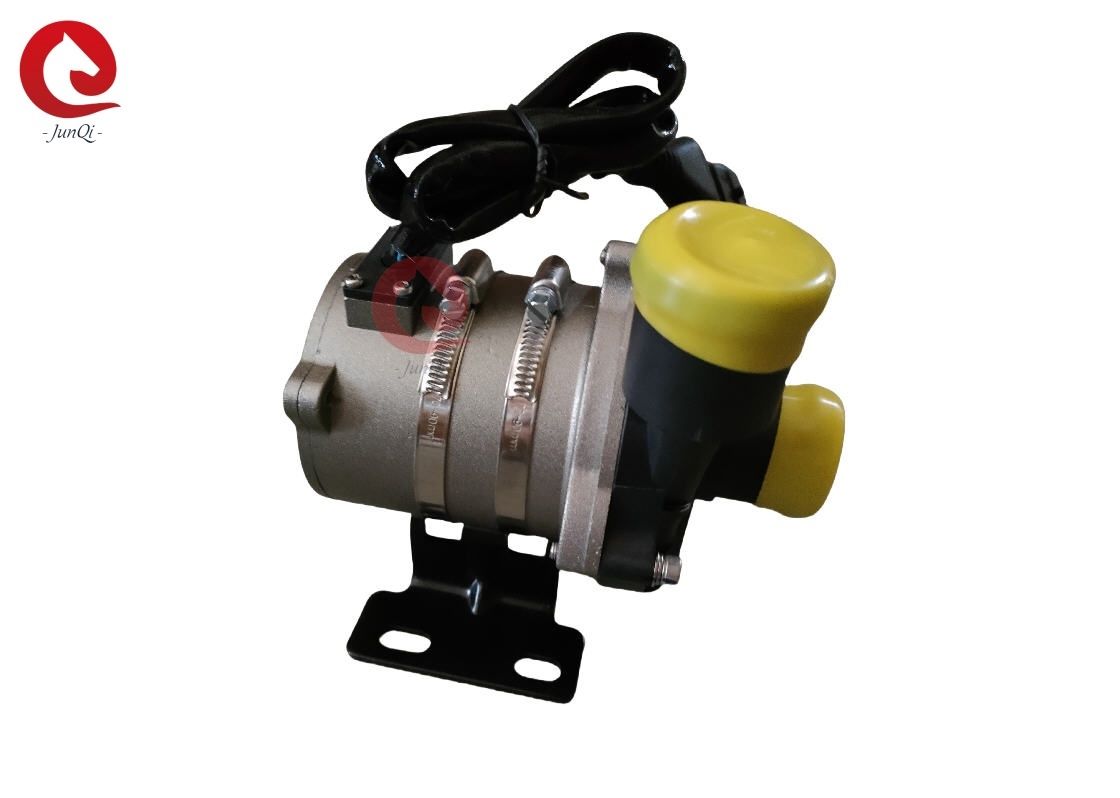

JP200-1 αντλία νερού συνεχούς ρεύματος χωρίς βούρτσα
Υψηλή ροή 50 ~ 120L / M, χαμηλή κεφαλή 2 ~ 12M, με έλεγχο PWM, 12V brushless DC αντλία νερού Applicatoin για το λεωφορείο της πόλης
Εφαρμογή:
Χρησιμοποιείται ευρέως σε υβριδικά λεωφορεία, υβριδικά επιβατικά αυτοκίνητα, ηλεκτρικά οχήματα, τρένα, πλοία και άλλα συστήματα θέρμανσης και
σύστημα κυκλοφορίας ψύξης.
Χαρακτηριστικά:
★Αποκεντρωτική αντλία
★Μεταφορά μαγνητικής δύναμης
★Αύξηση της απόδοσης του μηχανοκίνητου κινητήρα συνεχούς ρεύματος χωρίς βούρτσα, χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση, μεγάλη διάρκεια ζωής
Ζωή.
★Με ευρύ φάσμα θερμοκρασίας λειτουργίας
★Καθορισμός ταχύτητας σήματος PWM (προαιρετικό)
★Απόδοση διαγνωστικού σήματος (προαιρετική)
★τρόπος επικοινωνίας (προαιρετικός)
★Με σταθερό έλεγχο ροής
★Προστασία αντίστροφης πολικότητας
★Προστασία κατά της ξηρής κυκλοφορίας
★Προστασία κατά της υπερτάσης και της υπερστροφής
★Περισσότερη φόρτιση, προστασία από υπερθερμοκρασία
★Μεγάλη ροή 50~120LPM
★Κατώτατο κεφάλι 2 ~ 12m
Πίνακας τεχνικών παραμέτρων:
| - Όχι, όχι, όχι. |
|
Τεχνικές παραμέτρους |
|
1
|
Μεσαίο υγρό |
50% υδατικό διάλυμα γλυκόλης ((Προτιμάται ο οργανικός τύπος, μέγεθος κόκκων 0).35, ppm ∆0,1g/l) |
|
2
|
Εξαιρετική μέση θερμοκρασία |
-40°C~120°C |
|
3
|
Κανονική μέση θερμοκρασία |
10°C ~ 90°C |
|
4
|
Θέρμανση αποθήκευσης |
-50°C~90°C |
|
5
|
Εξαιρετική |
-40°C~105°C |
|
6
|
Πεδίο ταχύτητας ροής |
50L/min~120L/min |
|
7
|
Πεδίο επικεφαλής |
2m~12m ((21kPa~115kPa) |
|
8
|
Διορισμένη τάση |
DC12V /DC24V |
|
9
|
Πεδίο τάσης |
DC9~16V /DC18~32V |
|
10
|
Δύναμη |
≤ 300W |
|
11
|
Τύπος επικοινωνίας και ελέγχου |
Οδηγίες για την προετοιμασία και την εκτέλεση δοκιμών |
|
12
|
Επίπεδο προστασίας |
Διάκριση IP68 |
|
13
|
Βάρος |
≤1,5 kg (χωρίς στήριξη) |
|
14
|
Ασύρματα |
≤ 60dB (Α) (βλέπε σχήμα 5.2) |
|
15
|
Ζωή υπηρεσίας |
>20000h |
|
16
|
ΟΔ εισόδου/εξόδου |
φ38 |
|
17
|
Καλώδιο μολύβδου Τύπος |
Συμπληρωμένα με σωλήνα αντλίας ή καλώδια μολύβδου με συνδέσμους |
|
18
|
Προστατευτική λειτουργία |
Προστασία από υπερστροφικό ρεύμα, προστασία από υπερ/χαμηλή τάση, προστασία από υπερ-θερμοκρασία, προστασία από κλειδωμένο ρότορα, προστασία από στεγνό ρεύμα, προστασία από αντίστροφη πολικότητα. |
2Μηχανική εγκατάσταση
2.1 Η αντλία μπορεί να τοποθετηθεί κάθετα ή οριζόντια (βλέπε σχήμα 1)
κάθετα, η πύλη εξόδου θα πρέπει να είναι προς τα πάνω.
2.2 Για να αποφευχθεί η στεγνή ροή (ο αέρας κολλάει στην τροχιά), η πύλη εξόδου της αντλίας νερού πρέπει να
να είναι κατακόρυφα ή στο επάνω μέρος της τροχιάς (βλέπε σχήμα 1) ·
2.3 Ο συνδεδεμένος σωλήνας πρέπει να είναι τοποθετημένος κάθετα (ή χωρίς αγκώνα σε 20 cm) για να επιτρέπεται η
όταν το σωλήνα εξόδου απορροφάται εύκολα, δεν πρέπει να χρησιμοποιείται σε απόσταση μικρότερη των 90 μοιρών (βλέπε σχήμα 2).
2.4 Δεν μπορεί να χρησιμοποιείται το θαλάσσιο νερό ή άλλη βαριά ρύπανση με υγρό μεγάλης ακαθαρσίας σαν υγρό
Μεσαίο.
Ηλεκτρικές διεπαφές:
3.1Συνιστώ τις συνδέσεις επικοινωνίας PWM/CAN και την περιγραφή της θύρας πιν:
Κατασκευή:Συνδεσιμότητα TE(Συνιστώ)
Πρότυπο συνδέσμου:ΑMP282106-1
Παράλληλο μοντέλο πλέγματος:ΑMP282088-1
3.2 Συνδέσεις μη συνιστώμενες:
Για την εφαρμογή της αντλίας νερού με καλώδια μολύβδου, JUNQI International μπορεί να αντικαταστήσει το συνδετήρα
ή σύνδεσμος 2pin για σταθερή ταχύτητα (ενεργός/αποσυσκευασμένος), σύνδεσμος 3pin με ανατροφοδότηση
Επικοινωνία 3pin PWM, παρακαλούμε επικοινωνήστε μαζί μας για τα στοιχεία του αιτήματός σας.
Δείκτες απόδοσης:
4.1 Κλίση απόδοσης:
4.2. θόρυβος
Συνθήκες δοκιμής θορύβου:
1Θερμοκρασία αίθουσας δοκιμής: 23°C,
2Ταχύτητα νερού: μέγιστη ταχύτητα
3Δυνατότητα ροής: μέγιστη ροή
Αποτελέσματα δοκιμής: ≤ 60dB ((A), επιλέξτε τη μέγιστη τιμή δοκιμής
Η θέση μέτρησης για τη δοκιμή θορύβου όπως παρατίθεται στην παρακάτω εικόνα.
4.3 Επικοινωνία CAN:
Παρακαλείστε να επικοινωνήσετε και να λάβετε τη σύμφωνη σύσταση κατά την επιλογή του σχεδίου!4.4 PWM
Επικοινωνία (Συστήματα)
4.4.1 Ορισμός θύρας πινής συνδέσμου αντλίας νερού ((εικόνα 3, εικόνα 4)
1Παρακαλούμε προσθέστε μια ασφάλεια στο κύκλωμα παροχής ενέργειας της αντλίας νερού για να κόψετε την παροχή ενέργειας όταν εμφανιστεί η βλάβη.
2. Αποφύγετε η αντλία νερού είναι καλυμμένη ή μπλοκαρισμένη και επηρεάζεται από τις γύρω συσκευές θέρμανσης. Ο χώρος εγκατάστασης είναι βολικό για συντήρηση και αντικατάσταση λειτουργίας.
3. εργασιακή θερμοκρασία περιβάλλοντος: -40°C-120°C, πρέπει να αποφεύγεται η προσέγγιση του καταλύτη τριών στοιχείων, του συστήματος σωλήνων εκκένωσης αερίων και του κινητήρα κατά την εγκατάσταση,εξασφαλίζει τη θερμοκρασία του περιβάλλοντος εργασίας
4Η θέση εγκατάστασης της αντλίας νερού πρέπει να είναι όσο το δυνατόν πιο κοντά στο χαμηλό επίπεδο νερού, ώστε να παρατείνεται η διάρκεια ζωής της αντλίας.
5. Δώστε προσοχή στην καθαρότητα του νερού, να αποφύγετε να μπλοκάρει και τροχιά-μπλοκαρισμένο για να μειώσει τη διάρκεια ζωής της αντλίας
6. Παρακαλώ χρησιμοποιήστε την αντλία μακριά από το σκόνη περιβάλλον, η σκόνη είναι επιβλαβής για να μειώσει τη διάρκεια ζωής
