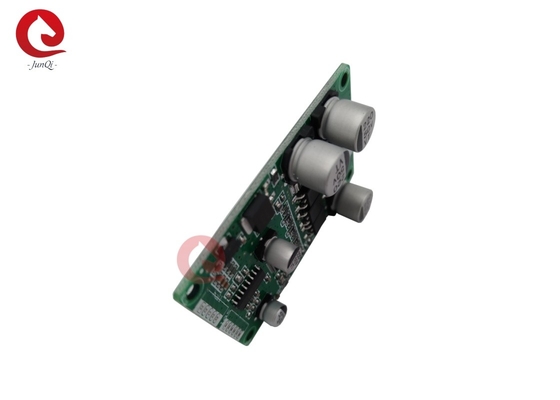

Πλαίσιο λειτουργικής τάσης ευρείας εμβέλειας 7~48VDC Max 10A Brushless DC Drive Board JYQD_V7.3B Για 3 φάσεις BLDC κινητήρα με αισθητήρες Hall

Πλαίσιο λειτουργικής τάσης ευρείας εμβέλειας 7~48VDC Max 10A Brushless DC Drive Board JYQD_V7.3B Για 3 φάσεις BLDC κινητήρα με αισθητήρες Hall

Περιγραφή του προϊόντος:

Σημειώσεις για την εφαρμογή:

1Επιβεβαιώστε ότι οι παραμέτροι τάσης και ισχύος του κινητήρα δεν μπορούν να υπερβαίνουν το εύρος που καθορίζεται από την επιφάνεια οδήγησης.

2. Η εν λόγω πλατφόρμα οδήγησης είναι κατάλληλη για κινητήρες συνεχούς ρεύματος χωρίς βούρτσα Hall 120 βαθμών.Οι πελάτες μπορούν να ρυθμίσουν την ακολουθία γραμμής Hall ή την ακολουθία γραμμής κινητήρα τριών φάσεων σύμφωνα με την πραγματική κατάστασηΕπιτύχετε το καλύτερο αποτέλεσμα οδήγησης.

3. JYQD_V7.3B οδήγηση επιφάνειας είναι γυμνή επιφάνεια, η ισχύς κίνησης κάτω από 100W κινητήρα δεν χρειάζεται να αναγκάσει τη διάχυση της θερμότητας, πρέπει να εξασφαλίσει φυσιολογικό εξαερισμό.

4Η πύλη εξόδου 5V στην επιφάνεια οδήγησης απαγορεύεται να συνδέεται με εξωτερικό ηλεκτρικό εξοπλισμό.Είναι κατάλληλο μόνο για τη σύνδεση εξωτερικών δυνατομετρητών και διακόπτες σε αυτή την επιφάνεια για τη ρύθμιση της ταχύτητας και την αντιστροφή.

5Το σήμα στο JYQD_V7.3B είναι το σήμα εξόδου παλμού ταχύτητας κινητήρα και το ρεύμα εξόδου είναι μικρότερο από 5mA.

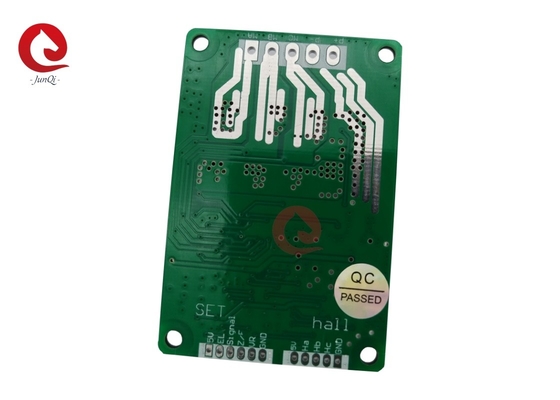

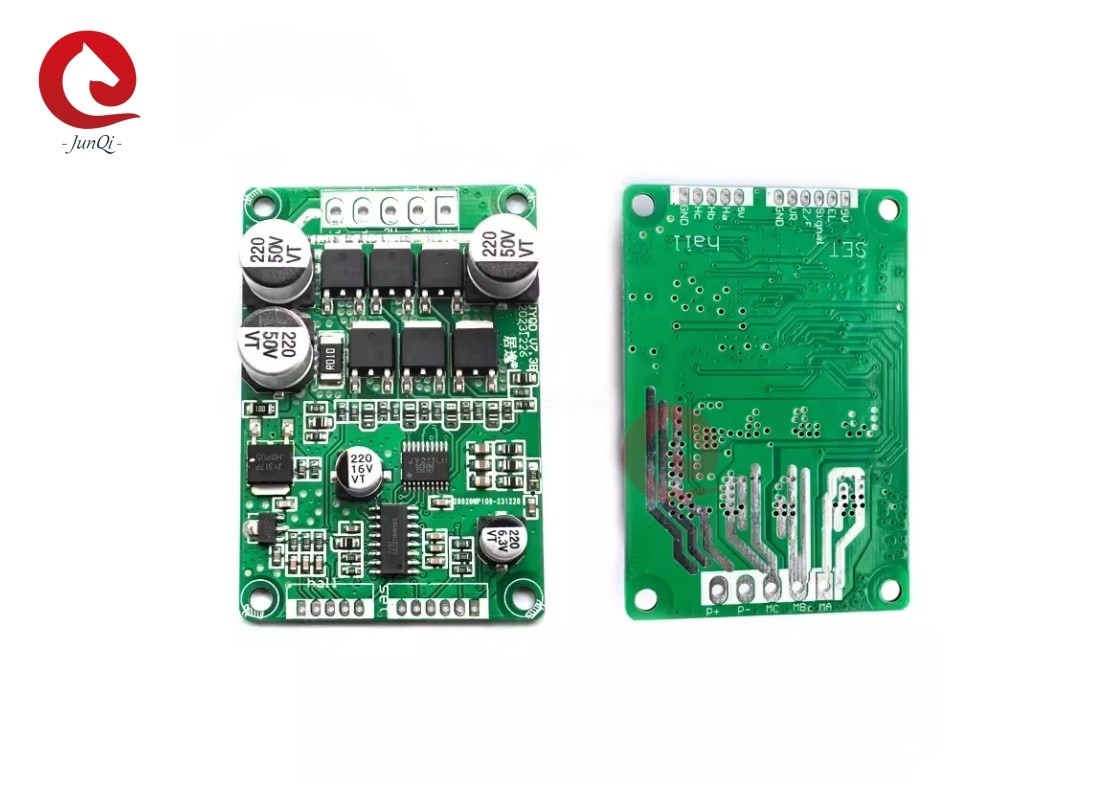

Διάγραμμα καλωδίωσηςΠεριγραφή λιμένων:

1. Δέσμευση αισθητήρα HALL
GND ∆ημερινός αρνητικός πόλος
Κεντρική Αίθουσα
Hb ̇ αίθουσα Hb
Χα Χολ Χα
5V ∆ θετικός πόλος του διαδρόμου

2- Έλεγχος λιμένα.
GND Χρησιμοποιείται για τον εσωτερικό έλεγχο του πίνακα οδήγησης
VR πορτ ελέγχου ταχύτητας. Αναλογική ρύθμιση ταχύτητας τάσης 0V-5V ρύθμιση ταχύτητας, γραμμική ρύθμιση ταχύτητας από χαμηλή σε υψηλή. Η ρύθμιση ταχύτητας PWM πρέπει να συνδέεται με το πίνακα οδήγησης.
Ζ/Φ ∆ύσεις ελέγχου κατεύθυνσης περιστροφής. Αναλογική ρύθμιση ταχύτητας τάσης 0V-5V ρύθμιση ταχύτητας, γραμμική ρύθμιση ταχύτητας από χαμηλή σε υψηλή.Η ρύθμιση της ταχύτητας PWM πρέπει να βασίζεται στην επιφάνεια οδήγησης.
Σημάδι ∆έσμευση σήματος παλμού ταχύτητας κινητήρα, σήμα παλμού 5V
Ενεργοποιήστε τον έλεγχο της θύρας.
5V ∆ εσωτερική τάση εξόδου της πλακέτας οδηγού, εξωτερικό δυνατομέτρο ή διακόπτης για ρύθμιση ταχύτητας και λειτουργία ανάστροφης κίνησης.

3Η πύλη τροφοδοσίας.
Π+ ∆Δ +
Π- ∆Δ -
MC ∆οκινητική φάση C
ΜΒ ∆ημιουργός φάσης Β
ΑΜ ∆ακινητική φάση Α

4Παρακαλούμε να προσέξετε ότι το καλώδιο της φάσης του κινητήρα και το καλώδιο Hall δεν είναι πολύ μακριά.

5Η απόσταση μεταξύ των θύρων της θύρας ελέγχου και της θύρας ισχύος είναι 2,0 mm και 3,96 mm αντίστοιχα.

6.Προσέξτε την μόνωση της πλακέτας κίνησης κατά την προσθήκη ή τοποθέτηση απορροφητήρων θερμότητας.

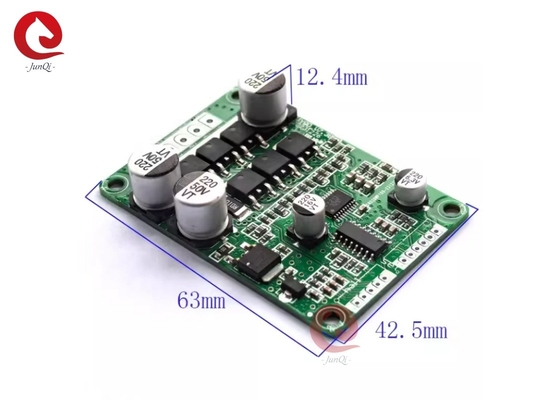

Διάμετροι του πίνακα οδήγησης (mm):
