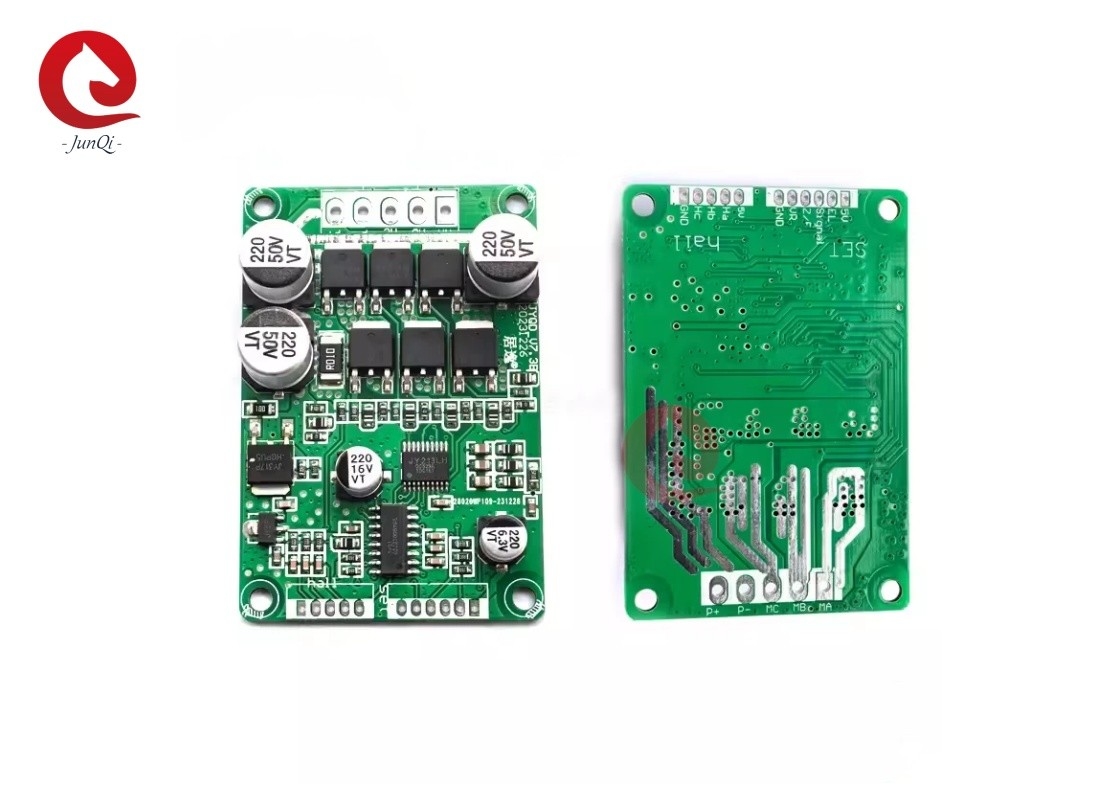

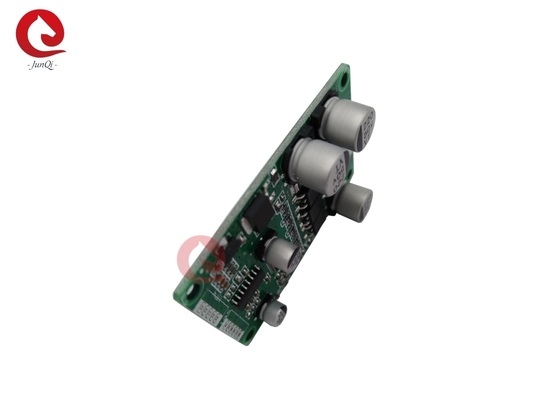

JYQD_V7.3B 8A Πίνακας Οδήγησης Brushless DC για 3-Φασικό Κινητήρα BLDC με Αισθητήρες Hall

Ευρύ φάσμα τάσης λειτουργίας 7~48VDC Max 10A Brushless DC Drive Board JYQD_V7.3B Για 3-φασικό BLDC Motor με αισθητήρες Hall

Περιγραφή προϊόντος:

Σημειώσεις εφαρμογής:

1. Βεβαιωθείτε ότι η τάση και οι παράμετροι ισχύος του κινητήρα δεν υπερβαίνουν το εύρος που καθορίζεται από την πλακέτα του οδηγού.

2. Αυτή η πλακέτα οδηγού είναι κατάλληλη για κινητήρες DC brushless Hall 120 μοιρών. Δεν αντιστοιχούν όλες οι ακολουθίες γραμμών των κατασκευαστών στις ακολουθίες γραμμών της πλακέτας του οδηγού. Οι πελάτες μπορούν να προσαρμόσουν την ακολουθία γραμμών Hall ή την τριφασική ακολουθία γραμμών του κινητήρα ανάλογα με την πραγματική κατάσταση. Επιτύχετε το καλύτερο εφέ οδήγησης.

3. Η πλακέτα οδηγού JYQD_V7.3B είναι γυμνή πλακέτα, η ισχύς του οδηγού κάτω από 100W κινητήρα δεν χρειάζεται αναγκαστική απαγωγή θερμότητας, πρέπει να εξασφαλιστεί κανονικός αερισμός.

4. Η θύρα εξόδου 5V στην πλακέτα του οδηγού απαγορεύεται να συνδεθεί με εξωτερικό ηλεκτρικό εξοπλισμό. Είναι κατάλληλη μόνο για τη σύνδεση εξωτερικών ποτενσιόμετρων και διακοπτών σε αυτήν την πλακέτα για ρύθμιση ταχύτητας και αναστροφή.

5. Το σήμα στην πλακέτα οδηγού JYQD_V7.3B είναι το σήμα εξόδου παλμού ταχύτητας κινητήρα και το ρεύμα εξόδου είναι μικρότερο από 5mA.

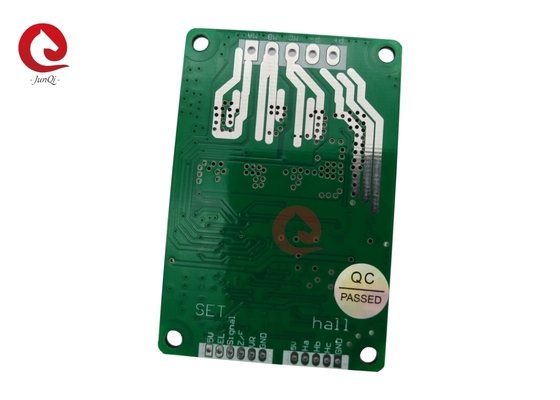

 Διάγραμμα καλωδίωσης& Περιγραφή θυρών:

1. Θύρα αισθητήρα HALL
GND — Αρνητικός πόλος Hall
Hc — Hall Hc
Hb — Hall Hb
Ha — Hall Ha
5V — Θετικός πόλος Hall

2. Θύρα ελέγχου
GND — Χρησιμοποιείται για εσωτερικό έλεγχο πλακέτας οδηγού
VR — Θύρα ελέγχου ταχύτητας. Αναλογική ρύθμιση ταχύτητας τάσης 0V-5V, γραμμική ρύθμιση ταχύτητας από χαμηλή σε υψηλή. Η ρύθμιση ταχύτητας PWM πρέπει να είναι γειωμένη με την πλακέτα του οδηγού.
Z/F — Θύρες ελέγχου κατεύθυνσης περιστροφής. Αναλογική ρύθμιση ταχύτητας τάσης 0V-5V, γραμμική ρύθμιση ταχύτητας από χαμηλή σε υψηλή. Η ρύθμιση ταχύτητας PWM πρέπει να είναι γειωμένη με την πλακέτα του οδηγού.
Signal — Θύρα εξόδου σήματος παλμού ταχύτητας κινητήρα, παλμικό σήμα 5V
EL — Έλεγχος θύρας ενεργοποίησης. Συνδέστε 5V για να επιτρέψετε τη λειτουργία, συνδέστε GND για να απαγορεύσετε τη λειτουργία.
5V — Εσωτερική τάση εξόδου πλακέτας οδηγού, εξωτερικό ποτενσιόμετρο ή διακόπτης για ρύθμιση ταχύτητας και λειτουργία αναστροφής.

3. Θύρα τροφοδοσίας
P+ — DC +
P- — DC -
MC — Φάση κινητήρα C
MB — Φάση κινητήρα B
MA — Φάση κινητήρα A

4. Δώστε προσοχή στο καλώδιο φάσης του κινητήρα και στο καλώδιο Hall να μην είναι πολύ μακρύ. Θα προκαλέσει παρεμβολές σήματος εάν το καλώδιο είναι πολύ μακρύ.

5. Η απόσταση θυρών της θύρας ελέγχου και της θύρας τροφοδοσίας είναι 2,0 mm και 3,96 mm αντίστοιχα.

6. Δώστε προσοχή στη μόνωση της πλακέτας του οδηγού κατά την προσθήκη ψυκτρών ή την τοποθέτησή τους.

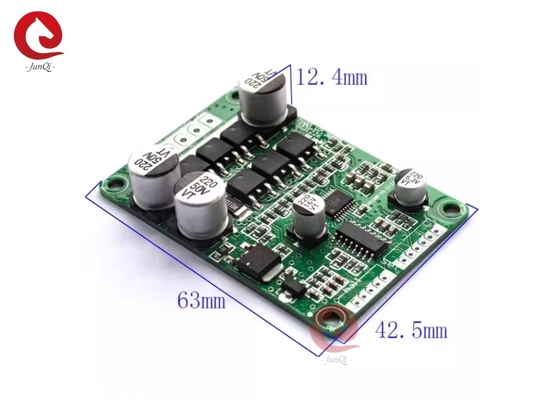

 Διαστάσεις πλακέτας οδηγού (mm):
