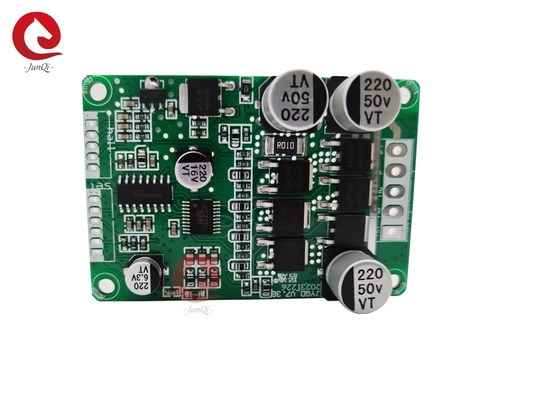

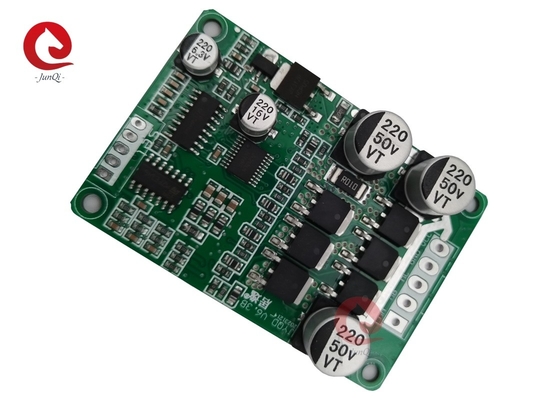

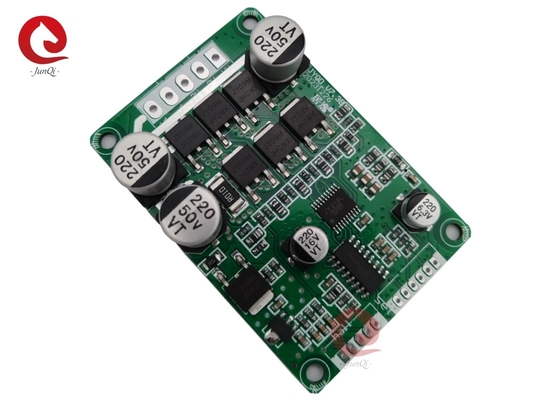

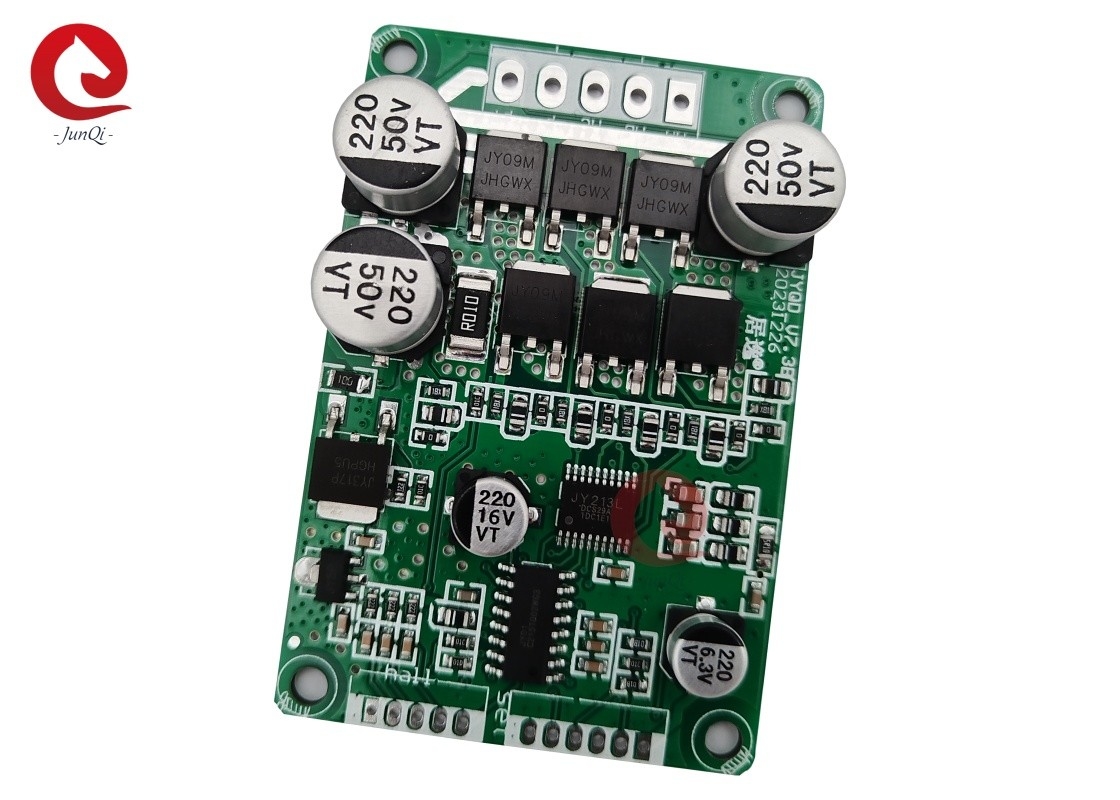

JYQD_V7.3B Αισθητήρες Hall BLDC Motor Τάση 7~48V Μέγιστο Ρεύμα 10A Ισχύς Κίνησης Μικρότερη από 200W

JYQD_V7.3B Τάση 7~48V Μέγιστο Ρεύμα 10A Ισχύς Κίνησης Μικρότερη από 200W Αισθητήρες Hall BLDC Motor

Περιγραφή:

Σημειώσεις Εφαρμογής:

1. Επιβεβαιώστε ότι η τάση και οι παράμετροι ισχύος του κινητήρα δεν μπορούν να υπερβαίνουν το εύρος που καθορίζεται από την πλακέτα του οδηγού.

2. Αυτή η πλακέτα οδηγού είναι κατάλληλη για κινητήρες DC brushless Hall 120 μοιρών. Δεν αντιστοιχούν όλες οι ακολουθίες γραμμών των κατασκευαστών στις ακολουθίες γραμμών της πλακέτας του οδηγού. Οι πελάτες μπορούν να προσαρμόσουν την ακολουθία γραμμών Hall ή την ακολουθία τριφασικών γραμμών του κινητήρα ανάλογα με την πραγματική κατάσταση. Επιτύχετε το καλύτερο αποτέλεσμα οδήγησης.

3. Η πλακέτα οδηγού JYQD_V7.3B είναι γυμνή πλακέτα, η ισχύς κίνησης κάτω από 100W κινητήρα δεν χρειάζεται αναγκαστική απαγωγή θερμότητας, πρέπει να εξασφαλιστεί κανονικός αερισμός.

4. Η θύρα εξόδου 5V στην πλακέτα του οδηγού απαγορεύεται να συνδεθεί με εξωτερικό ηλεκτρικό εξοπλισμό. Είναι κατάλληλη μόνο για τη σύνδεση εξωτερικών ποτενσιόμετρων και διακοπτών σε αυτήν την πλακέτα για ρύθμιση ταχύτητας και αναστροφή.

5. Το σήμα στην πλακέτα οδηγού JYQD_V7.3B είναι το σήμα εξόδου παλμού ταχύτητας κινητήρα και το ρεύμα εξόδου είναι μικρότερο από 5mA.

Διάγραμμα Σύνδεσης Καλωδίωσης:

Περιγραφές Θυρών:

1. Θύρα Αισθητήρα HALL
GND — Αρνητικός πόλος Hall
Hc — Hall Hc
Hb — Hall Hb
Ha — Hall Ha
5V — Θετικός πόλος Hall

2. Θύρα Ελέγχου
GND — Χρησιμοποιείται για εσωτερικό έλεγχο της πλακέτας του οδηγού
VR — Θύρα ελέγχου ταχύτητας. Αναλογική ρύθμιση τάσης ταχύτητας 0V-5V, γραμμική ρύθμιση ταχύτητας από χαμηλή σε υψηλή. Η ρύθμιση ταχύτητας PWM πρέπει να είναι γειωμένη με την πλακέτα του οδηγού.
Z/F — Θύρες ελέγχου κατεύθυνσης περιστροφής. Αναλογική ρύθμιση τάσης ταχύτητας 0V-5V, γραμμική ρύθμιση ταχύτητας από χαμηλή σε υψηλή. Η ρύθμιση ταχύτητας PWM πρέπει να είναι γειωμένη με την πλακέτα του οδηγού.
Signal — Θύρα εξόδου σήματος παλμού ταχύτητας κινητήρα, σήμα παλμού 5V
EL — Έλεγχος θύρας ενεργοποίησης. Συνδέστε 5V για να επιτρέψετε τη λειτουργία, συνδέστε GND για να απαγορεύσετε τη λειτουργία.
5V — Εσωτερική τάση εξόδου της πλακέτας του οδηγού, εξωτερικό ποτενσιόμετρο ή διακόπτης για ρύθμιση ταχύτητας και λειτουργία αναστροφής.

3. Θύρα τροφοδοσίας
P+ — DC +
P- — DC -
MC — Φάση C του κινητήρα
MB — Φάση B του κινητήρα
MA — Φάση A του κινητήρα

4. Δώστε προσοχή στο καλώδιο φάσης του κινητήρα και στο καλώδιο Hall να μην είναι πολύ μακρύ. Θα προκαλέσει παρεμβολές σήματος εάν το καλώδιο είναι πολύ μακρύ.

5. Η απόσταση θυρών της θύρας ελέγχου και της θύρας τροφοδοσίας είναι 2,0 mm και 3,96 mm αντίστοιχα.

6. Δώστε προσοχή στη μόνωση της πλακέτας του οδηγού κατά την προσθήκη ψυκτρών ή την τοποθέτησή τους.

Διαστάσεις (mm):
