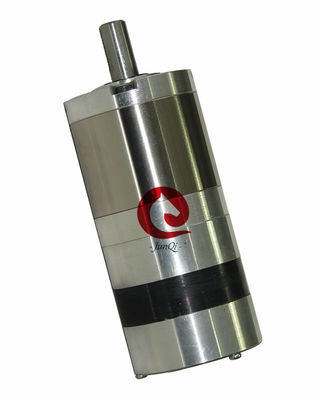

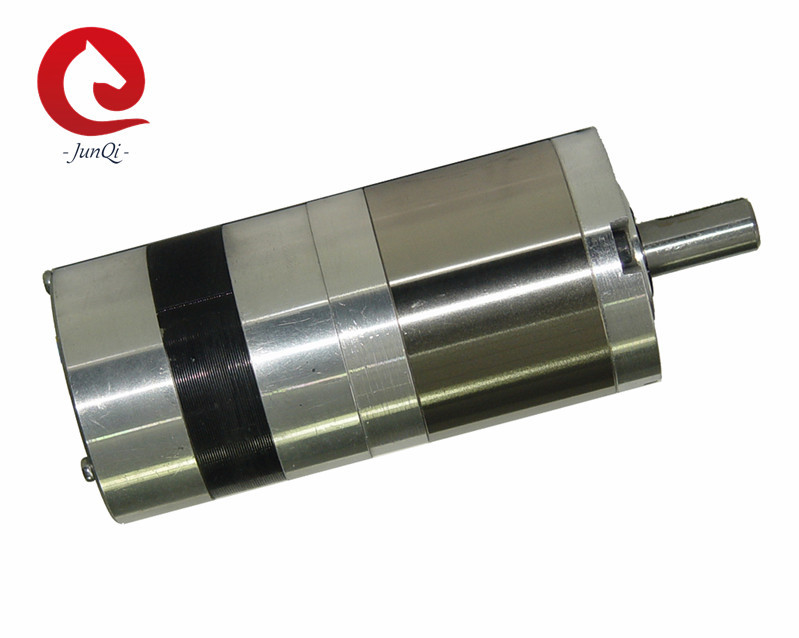

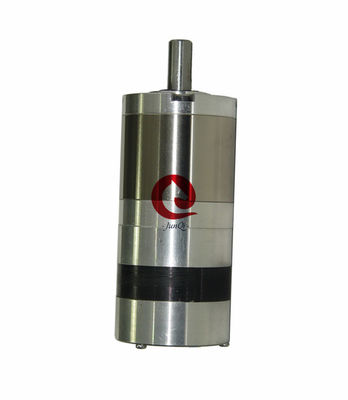

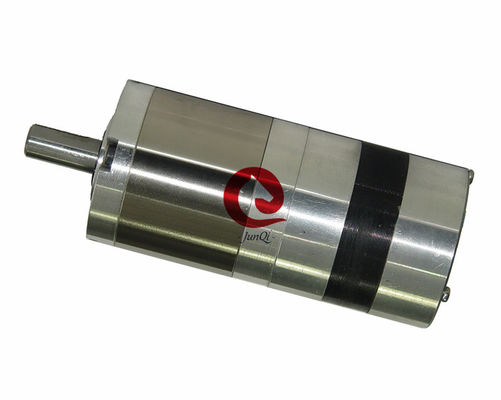

NEMA23 μήκος 36V 5000RPM 45N.m σωμάτων (57mm) 74mm αβούρτσιστη μηχανή ΣΥΝΕΧΏΝ πλανητική εργαλείων ροπής για την αυτόματη βιομηχανία
Χαρακτηριστικά γνωρίσματα:
1. Ευρεία σειρά ταχύτητας, επίπεδη ροπή
2. Συμπαγής και υψηλή δύναμη
3. Άριστη σταθερότητα ταχύτητας
4. Υψηλή αποδοτικότητα και ενέργεια - αποταμίευση
JQ57BL74-3650/56JM300K διάγραμμα καλωδίων:
| Τύπος |
Χρώμα |
Λειτουργίες |
|
UL1430
AWG26
|
Reb |
Vcc |
| Μπλε |
Εκτάριο |
| Πράσινος |
HB |
| Άσπρος |
Hc |
| Μαύρος |
GND |
|
UL1430
AWG20
|
Κίτρινος |
U φάσης |
| Κόκκινος |
Φάση Β |
| Μαύρος |
Φάση W |
JQ57BL74-3650A/56JM300K διάγραμμα καλωδίων:
| Τύπος |
Χρώμα |
Λειτουργίες |
|
UL1430
AWG26
|
Reb |
Vcc |
| Μπλε |
Εκτάριο |
| Πράσινος |
HB |
| Άσπρος |
Hc |
| Μαύρος |
GND |
|
UL1332
AWG18
|
Κίτρινος |
U φάσης |
| Κόκκινος |
Φάση Β |
| Μαύρος |
Φάση W |
Προδιαγραφή μηχανών οδήγησης:
| Στοιχείο |
Μονάδα |
JQ57BL74-3650 |
JQ57BL74-3650A |
| Αριθμός πόλων |
|
4 |
6 |
| Αριθμός φάσης |
|
3 |
3 |
| Εκτιμημένη τάση |
VDC |
36 |
36 |
| No-Load ταχύτητα |
περιστροφή/λεπτό |
5000 |
5000 |
| Εκτιμημένη ταχύτητα |
περιστροφή/λεπτό |
4000 |
4000 |
| Εκτιμημένη ροπή |
N.m |
0,22 |
0,4 |
| Εκτιμημένη δύναμη |
W |
99 |
166 |
| Μέγιστη ροπή |
N.m |
0,7 |
1.2 |
| Μέγιστο ρεύμα |
Α |
12 |
27 |
| Γραμμή - - αντίσταση γραμμών |
το ohms@20 ℃ |
0,64 |
0,38 |
| Γραμμή - - αυτεπαγωγή γραμμών |
mH |
2 |
0,55 |
** Σημειώσεις: Ανωτέρω είναι η τυποποιημένη μηχανή, μπορούμε να σχεδιαστούμε με το προσαρμοσμένο αίτημα!!
Μηχανικό μέγεθος:
JQ57BL74-3650/56JM300K
JQ57BL74-3650A/56JM450K
Αβούρτσιστα τεχνικά στοιχεία μηχανών ΣΥΝΕΧΩΝ εργαλείων:
JQ57BL74-3650/56JM300K στοιχεία μηχανών εργαλείων (LD=73.6mm)
| Αναλογία μείωσης |
|
3.60 |
4.25 |
5.33 |
13 |
15 |
18 |
23 |
28 |
43 |
52 |
61 |
72 |
96 |
121 |
154 |
187 |
220 |
| Αριθμός τραίνων εργαλείων |
|
1 |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
| Μήκος κιβωτίων ταχυτήτων (Λ) |
χιλ. |
37.8 |
37.8 |
37.8 |
49.5 |
49.5 |
49.5 |
49.5 |
49.5 |
60.8 |
60.8 |
60.8 |
60.8 |
60.8 |
60.8 |
71.9 |
71.9 |
71.9 |
| Εκτιμημένη ταχύτητα |
περιστροφή/λεπτό |
1111 |
941 |
750 |
308 |
267 |
222 |
174 |
143 |
93 |
77 |
66 |
56 |
42 |
33 |
26 |
21 |
18 |
| Εκτιμημένη ροπή |
N.m |
0,71 |
0,84 |
1.1 |
2.3 |
2.7 |
3.2 |
4.1 |
5.0 |
6.9 |
8.4 |
9.8 |
12 |
15 |
19 |
22 |
27 |
30 |
|
Max.Permissible φορτίο
σε σύντομο χρονικό διάστημα
|
N.m |
9 |
9 |
9 |
36 |
36 |
36 |
36 |
36 |
72 |
72 |
72 |
72 |
72 |
72 |
90 |
90 |
90 |
JQ57BL74-3650A/56JM450K στοιχεία μηχανών εργαλείων (LD=73.6mm)
| Αναλογία μείωσης |
|
3.60 |
4.25 |
5.33 |
13 |
15 |
18 |
23 |
28 |
43 |
52 |
61 |
72 |
96 |
121 |
154 |
187 |
220 |
| Αριθμός τραίνων εργαλείων |
|
1 |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
| Μήκος κιβωτίων ταχυτήτων (Λ) |
χιλ. |
37.8 |
37.8 |
37.8 |
49.5 |
49.5 |
49.5 |
49.5 |
49.5 |
60.8 |
60.8 |
60.8 |
60.8 |
60.8 |
60.8 |
71.9 |
71.9 |
71.9 |
| Εκτιμημένη ταχύτητα |
περιστροφή/λεπτό |
1111 |
941 |
750 |
308 |
267 |
222 |
174 |
143 |
93 |
77 |
66 |
56 |
42 |
33 |
26 |
21 |
18 |
| Εκτιμημένη ροπή |
N.m |
1.3 |
1.5 |
1.9 |
4.2 |
4.9 |
5.8 |
7.5 |
9.1 |
13 |
15 |
18 |
21 |
28 |
35 |
40 |
45 |
45 |
|
Max.Permissible φορτίο
σε σύντομο χρονικό διάστημα
|
N.m |
9 |
9 |
9 |
36 |
36 |
36 |
36 |
36 |
72 |
72 |
72 |
72 |
72 |
72 |
90 |
90 |
90 |
Μπορούμε να παρέχουμε την πρόσθετη υπηρεσία:
Εάν αυτή η μηχανή δεν ταιριάζει με το αίτημά σας. Παρακαλώ αισθανθείτε ελεύθερος να έρθει σε επαφή με με μας, μπορούμε να κάνουμε τον προσαρμοσμένο άξονα/το τύλιγμα/να τοποθετήσουμε φλάντζα/καλώδιο/το συνδετήρα. Εργασίες δίπλα-δίπλα με σας και την ομάδα σας θα σχεδιάσουμε μια μηχανή που θα ανταποκριθεί στις ακριβείς ανάγκες της αίτησής σας. Όλες η εφαρμοσμένη μηχανική και η υποστήριξη γίνονται στο εσωτερικό.
Υπηρεσία εξαρτημάτων: Φρένο, συνδετήρας, κωδικοποιητής
Προσαρμοσμένο σχέδιο: Προσαρμοσμένο τύλιγμα, προσαρμοσμένη φλάντζα, προσαρμοσμένος άξονας….
Τομείς εφαρμογής:
Ιατρικός: Αντλία συρίγγων, κατευθυντήρες εξοπλισμού ογκολογίας ακτίνας X CT Ιατρικό κρεβάτι, μηχανή μασκών προσώπου Υγρός αναλυτής εξοπλισμού ανικανότητας Εξοπλισμός φυσιοθεραπείας Αντλία εγχύσεων Αναλυτής αίματος Βιοχημική συσκευή ανάλυσης Ανελκυστήρας εξοπλισμού ανικανότητας
Κλωστοϋφαντουργικό προϊόν: Μηχανές κεντητικής Επίπεδες πλέκοντας μηχανές Μηχανές εκτύπωσης οθόνης Περιστρεφόμενες μηχανές Μηχανές προετοιμασιών νημάτων.
Βιομηχανικός έλεγχος: CNC Μηχανές επιλογών και θέσεων, χαράζοντας μηχανή Εκτυπωτής Βιομηχανικός αναλυτής SMT Χάραξη και χαρακτηρισμός του εξοπλισμού.
Διοικητικές μέριμνες: Εξοπλισμός Logistic&Storage.
Σύστημα μεταφορέων: Ανοίγοντας σύστημα εμποδίων Ανοίγοντας σύστημα πορτών.
Οικογένεια ηλεκτρική: Μετακινούμενος Καθαριστής πισινών Μηχανή καφέ Σύστημα TV Αυτοματισμός γραφείου: Εκτυπωτής, τρισδιάστατος εκτυπωτής
FAQ:
Q: Πόσο καιρό είναι η χρονική ανοχή διαταγών;
Α: Χρονική ανοχή: 4 εβδομάδες μετά από λάβετε την κατάθεση
Q: Ποια είναι η εμπορική διαβεβαίωσή σας;
Α: 100% προστασία ποιότητας των προϊόντων.
100% προστασία αποστολών προϊόντων εγκαίρως.
100% προστασία πληρωμής για το καλυμμένο ποσό σας.
Q: Τι είναι Moq;
Α: 5PCS. Μικρή υποδοχή διαταγής.
Q: Κάνετε το προσαρμοσμένο προϊόν;
Α: Ναι, δεχόμαστε την ΤΠ.
Q: Περίπου μετά από την πώληση Serive;
Α: Μετά από τις υπηρεσίες πωλήσεων 24/7.
Q: Τι θα έπρεπε να κάνω εάν δεν ικανοποιώ με το προϊόν σας;
Α: Εάν υπάρχουν ατέλειες στην ποιότητά του, μπορούμε να ανταλλάξουμε μια καλή για σας.
Γενικά, αυτό το πρόβλημα είναι σπάνιο.
Q: Ποιος είναι ο όρος πληρωμής;
Α: T/T και Paypal χρησιμοποιείται περισσότερο, παρακαλώ μας ελάτε σε επαφή με για τις λεπτομέρειες
Q: Ποιο είναι το ποιοτικό επίπεδο προϊόντος σας;
Α: Παράγουμε την καλή ποιότητα, αρνούμαστε να παραγάγουμε τη χαμηλή ποιότητα.
