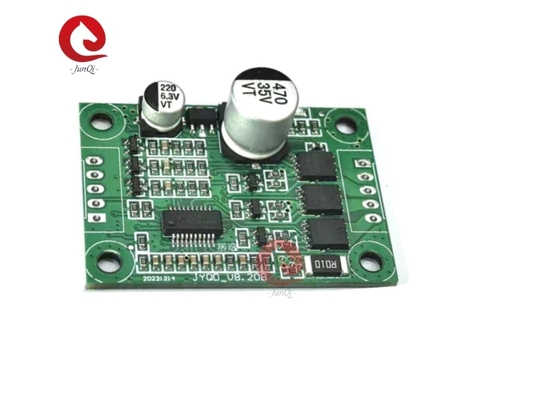

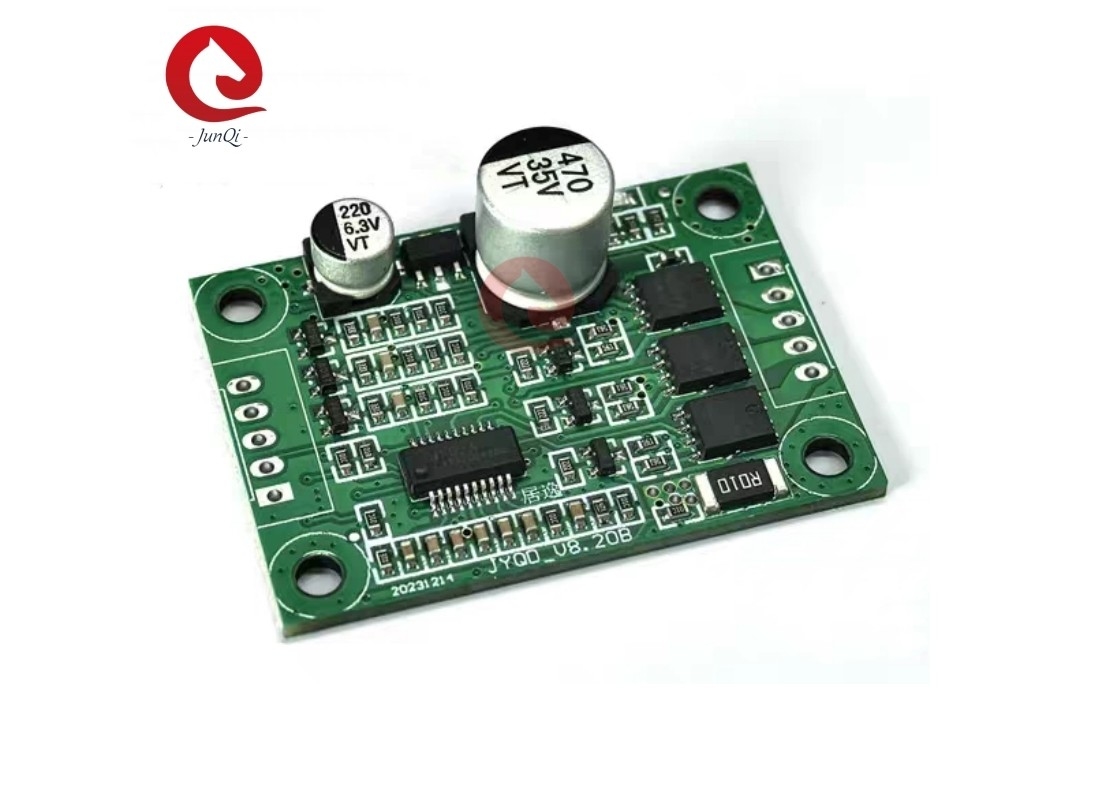

5V~28VDC Max 5A Διοικητική επιφάνεια JYQD_V8.20B Για χωρίς Hall BLDC κινητήρα

1Επιβεβαιώστε ότι οι παραμέτροι τάσης και ισχύος του κινητήρα δεν υπερβαίνουν το εύρος του πίνακα οδηγού όπως ορίζεται.
2. Αυτή η πλακέτα οδηγού χρησιμοποιείται για 3 φάσεις brushless sensorless κινητήρα, αλλά δεν ταιριάζει για όλα τα 3 φάσεις brushless sensorless κινητήρες απευθείας.Επιστροφή, το ρεύμα λειτουργίας του κινητήρα χωρίς φορτίο είναι πολύ μεγάλο, η ταχύτητα δεν είναι σταθερή, η απόδοση είναι χαμηλή και δεν μπορεί να ξεκινήσει με φορτίο.) Οι πελάτες μπορούν να ρυθμίζουν την αντίσταση και την χωρητικότητα του πίνακα οδηγού σύμφωνα με την πραγματική κατάσταση για να επιτύχουν το καλύτερο αποτέλεσμα οδήγησης (Επικοινωνήστε μαζί μας, θα παρέχουμε τεχνική υποστήριξη)
3. JYQD-V8.20B πίνακα οδηγού είναι γυμνό πίνακα χωρίς στεγασμό και ψυγείο. Εάν η ισχύς του κινητήρα κάτω από 36W, δεν χρειάζεται να προσθέσετε ψυγείο,Χρειάζεται μόνο να εξασφαλίσει φυσιολογικό εξαερισμό και απομόνωση καλάΕάν η ισχύς του κινητήρα είναι μεγαλύτερη από 36W, πρέπει να προστεθεί ψυγείο.
4. Παρακαλείστε να σημειώσετε ότι η JYQD-V8.20B οδήγηση δεν έχει προστασία κατά της αντίστροφης σύνδεσης, θα προκαλέσει μόνιμη βλάβη στην οδήγηση εάν αντιστραφεί η σύνδεση πολικότητας.
5. Η πύλη εξόδου 5V στην πλατφόρμα οδηγού απαγορεύει τη σύνδεση εξωτερικής συσκευής.
6Ο τερματικός σταθμός M στο JYQD-V8.20B είναι το σήμα εξόδου παλμού ταχύτητας του κινητήρα (έξοδος ώθησης-σύνδεσης) και το μέγιστο ρεύμα εξόδου είναι μικρότερο από 5mA.

1.Λιμάνι ελέγχου

5V -----Εσωτερική τάση εξόδου της πλακέτας οδηγού, χρησιμοποιείται μόνο για τον ρυθμισμό της ταχύτητας του δυνατομέτρου και του διακόπτη και την ανάστροφη λειτουργία.

Z/F---- Περπατητές θύρες ελέγχου κατεύθυνσης. Συνδέστε 5V υψηλό επίπεδο ή καμία σύνδεση είναι Προχωρημένη κατεύθυνση, συνδεθείτε 0 V χαμηλό επίπεδο ή συνδεθείτε με GND είναι αντίστροφη κατεύθυνση.

Η αντίσταση εισόδου είναι 20K Ohm, συνδεθείτε με GND όταν εισάγετε ρυθμιστή ταχύτητας PWM, συχνότητα PWM:1-20KHZ, κύκλος εργασίας 0-100%

Χρησιμοποιείται για τον εσωτερικό έλεγχο της πλακέτας οδήγησης

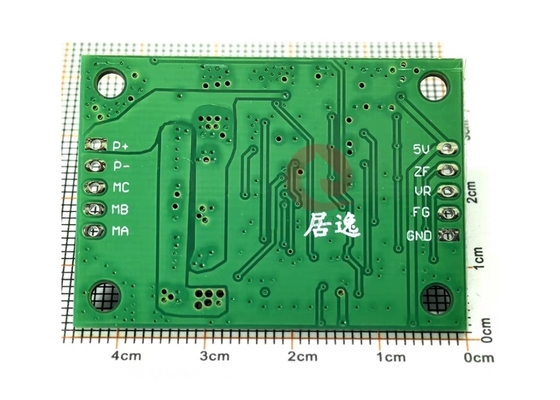

2Η πύλη τροφοδοσίας.

ΜΑ ---- κινητική φάση Α

ΜΒ ---- κινητική φάση Β

MC---- κινητική φάση Γ

GND----DC-

Επικεφαλής -- ΔΣ +

3. Χρησιμοποιήστε προστατευμένα καλώδια εάν η επιφάνεια οδήγησης απέχει περισσότερο από 50 cm από τον κινητήρα, διαφορετικά μπορεί να οδηγήσει σε μη φυσιολογική οδήγηση, επηρεάζοντας την κανονική χρήση.



4Απόσταση πύλης ελέγχου: 2.54mm, απόσταση πύλης τροφοδοσίας:20,54 mm



5. Προσέξτε την μόνωση μεταξύ του MOSFET οδηγού και του απορροφητήρα ή της πλάκας εγκατάστασης.



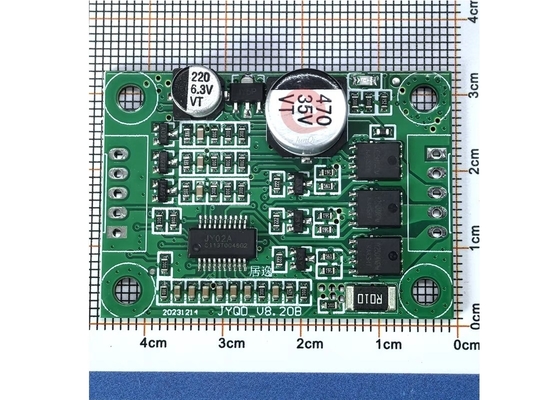

Διάγραμμα διαστάσεων:
