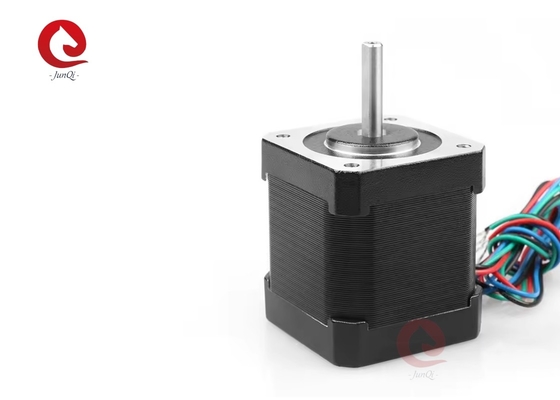

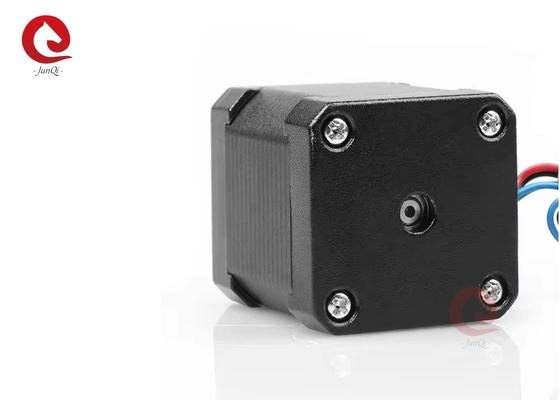

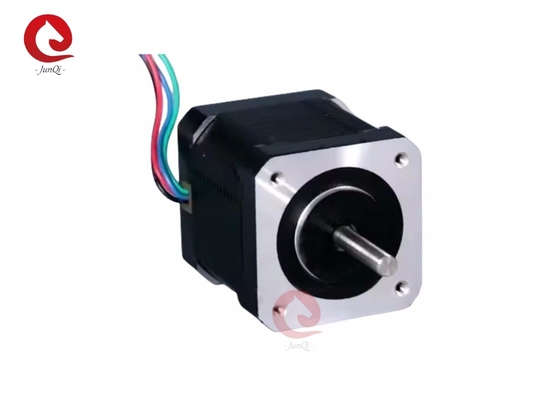

Nema17 1,8° υβριδικός βήμα κινητήρας υψηλής ροπής
Γενικές προδιαγραφές:
| Άρθρο |
Προδιαγραφές |
| Γωνία βήματος |
10,8° |
| Ακριβότητα γωνίας βήματος |
± 5% ((πλήρη κίνηση, χωρίς φορτίο) |
| Ραδιακό Παιχνίδι |
0.02mm@450g |
| Αξιακό παιχνίδι |
0.08 mm@450 g |
| Μέγιστη ακτινοβολία |
28N ((20mm από τη φλάντσα) |
| Μέγιστη αξιωτική δύναμη |
10N |
| Δυνατότητα διηλεκτρικής |
600VAC/1S |
| Αντίσταση μόνωσης |
100MΩ,500VDC |
| Θερμοκρασία περιβάλλοντος |
-20°C~+50°C |
| Τάξη μόνωσης |
Τάξη Β |
Ηλεκτρικές προδιαγραφές:
| Αριθμός μοντέλου. |
Τρέχον/
Φάση
|
Αντίσταση/
Φάση
|
Δυνατότητα επαγωγής/
Φάση
|
Κτήση
Στροφή
|
Αποστολή
Στροφή
|
#από
Πηγή
|
Ροτόρ
Αδυναμία
|
Διάρκεια |
Βάρος |
| Μονόξυλος |
Α |
Ω |
mH |
Ε.μ. |
Ε.μ. |
# |
g-cm2 |
χμ |
χιλιόγραμμο |
| JQ42STH25-0404Α |
0.4 |
24 |
30 |
0.17 |
0.0075 |
4 |
20 |
26±1 |
0.15 |
| JQ42STH33-0956Α |
0.95 |
4.2 |
2.5 |
0.16 |
0.012 |
6 |
35 |
33.5±1 |
0.22 |
| JQ42STH33-1334Α |
1.33 |
2.1 |
2.5 |
0.22 |
0.012 |
4 |
35 |
33.5±1 |
0.22 |
| JQ42STH38-1206Α |
1.2 |
3.3 |
3.2 |
0.26 |
0.015 |
6 |
54 |
39.5±1 |
0.28 |
| JQ42STH38-1684Α |
1.68 |
1.65 |
3.2 |
0.36 |
0.015 |
4 |
54 |
39.5±1 |
0.28 |
| JQ42STH47-1206Α |
1.2 |
3.3 |
2.8 |
0.317 |
0.02 |
6 |
68 |
47.5±1 |
0.35 |
| JQ42STH47-1684Α |
1.68 |
1.65 |
2.8 |
0.44 |
0.02 |
4 |
68 |
47.5±1 |
0.35 |
| JQ42STH60-1206Α |
1.2 |
6 |
7 |
0.56 |
0.028 |
6 |
102 |
60±1 |
0.5 |
Σημειώσεις: Ο κινητήρας μπορεί να σχεδιαστεί και να κατασκευαστεί με εξατομικευμένο αίτημα.
Μέγεθος (mm):
Διάγραμμα καλωδίωσης:
Εξαγωγή καμπύλης ροπής
Μπορούμε να προσφέρουμε επιπλέον υπηρεσία:
Αν ο κινητήρας δεν ταιριάζει με το αίτημά σας, μπορείτε να επικοινωνήσετε μαζί μας.Θα συνεργαστούμε μαζί σας και με την ομάδα σας για να σχεδιάσουμε έναν κινητήρα που θα ταιριάζει στις ακριβείς ανάγκες της εφαρμογής σας.Όλη η μηχανική και η υποστήριξη γίνεται εσωτερικά.
Υπηρεσία εξαρτημάτων: κιβώτιο ταχυτήτων, σύνδεσμος
Προσαρμοσμένο σχεδιασμό: Προσαρμοσμένο πλέγμα, Προσαρμοσμένη φλάντσα, Προσαρμοσμένο άξονα....
Πεδία εφαρμογής κινητήρα:
Ιατρική: αντλία σύριγγας, εξοπλισμός ογκολογίας ακτινογραφίας/ κολιματήρες, CT, ιατρικό κρεβάτι, μηχανή μάσκας προσώπου, ανάλυση υγρών για εργαλεία αναπηρίας, εξοπλισμός φυσιοθεραπείας, αντλία ένεσης, ανάλυση αίματος.Βιοχημικός αναλυτήςΑεροδρόμιο για άτομα με αναπηρία
Υφαντικές ύλες: Μηχανές κεντήματος, πλατείες πλεκτικές μηχανές, εκτυπωτικές μηχανές, μηχανές πλέξης, μηχανές παρασκευής νήματος.
Βιομηχανικός έλεγχος: CNC· Μηχανές επιλογής και τοποθέτησης· Μηχανές γλυπτικής· Πινακτής· Βιομηχανικός αναλυτής· SMT· Εξοπλισμός χαρακτικής και σήμανσης.
Λογιστική: Λογιστικός και αποθηκευτικός εξοπλισμός · Σύστημα μεταφοράς· Σύστημα μεταφοράς· Σύστημα ανοίγματος φραγμού· Σύστημα ανοίγματος πόρτας.
Οικιακό ηλεκτρικό: Μετακινητήρας;Καθαριστήρας πισίνας;Μηχανή καφέ;Συστήματος τηλεόρασης
Αυτοματοποίηση γραφείων: Τυπογράφος, 3D τυπογράφος
Αυτοκίνητο: αντλία καθίσματος, σύστημα θυρών, ατμιστήρας/μιξέρ, σύστημα λαμπτήρα
