Για να δημιουργήσουν την αξία για τους πελάτες. Ακεραιότητα και Win-Win.
Τόπος καταγωγής: | Changzhou, Κίνα |
Μάρκα: | Junqi |
Πιστοποίηση: | CE, RoHs, REACH |
Αριθμό μοντέλου: | JQ22SBL |
Ποσότητα παραγγελίας min: | 5PCS |
---|---|
Τιμή: | USD40-70/PC Negotiable |
Συσκευασία λεπτομέρειες: | CTN |
Χρόνος παράδοσης: | 4weeks μετά από πάρτε την πληρωμή (βάση σε παραγγελία), |
Όροι πληρωμής: | T / T, Western Union, Paypal |
Δυνατότητα προσφοράς: | 10000set/month |
Τύπος: | Αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή Slotless | Αριθμό μοντέλου: | JQ22SBL σειρά |
---|---|---|---|
Μέγεθος πλαισίων: | 22mm | Άνεμος τύπος: | Αστέρι |
Εκτιμημένη ροπή: | 6/21/25mN.m | Αριθμός Πολωνών: | 2 |
Αριθμός φάσης: | 3 | Εκτιμημένη τάση: | 24VDC/36VDC |
Μήκος σώματος: | 40mm/60mm/70mm | Εκτιμημένη ταχύτητα: | 22000rpm/35000rpm/32000rpm |
Χρήση: | ΒΑΡΚΑ, αυτοκίνητο, ηλεκτρικό ποδήλατο, ΑΝΕΜΙΣΤΗΡΑΣ, εγχώρια συσκευή, Industric αυτόματο | Μορφή: | Κύκλος |
Υψηλό φως: | αβούρτσιστος ΣΥΝΕΧΗΣ ηλεκτρικός κινητήρας 22mm,slotless μηχανή bldc 35000rpm,αβούρτσιστος ΣΥΝΕΧΉΣ ηλεκτρικός κινητήρας 25mNM |

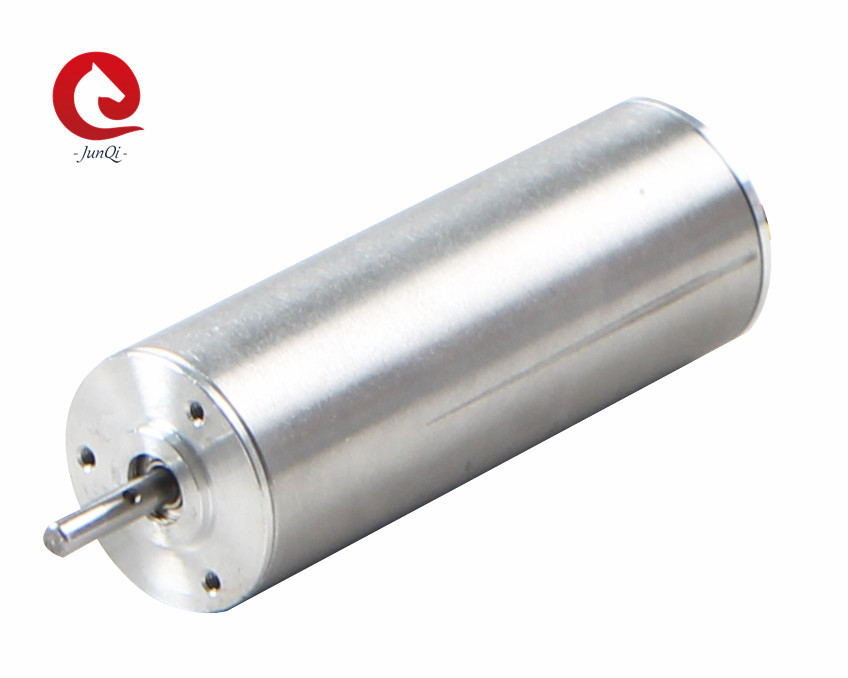

Dia 22mm ανώτατη ροπή 25mN.m υψηλής ταχύτητας 22000~35000rpm μηχανή Slotless BLDC σειράς JQ22SBL
Το σχέδιο στατών μηχανών BLDC Slotless παραδίδει την ομαλός-τρέχοντας απόδοση και αποβάλλει το δόντι. Αυτές οι μηχανές έχουν μια μεγαλύτερη διάμετρο στροφέων που παράγει την υψηλότερη αδράνεια και περισσότερο υλικό μαγνητών για τη μεγαλύτερη ροπή.
Χαρακτηριστικά γνωρίσματα:
Μικρό μέγεθος, υψηλή ροπή, υψηλή ταχύτητα
Γρήγορες λεπτομέρειες:
Πρότυπο |
Πλαίσιο Μέγεθος |
Εκτιμημένος Δύναμη W) |
Σώμα Μήκος (χιλ.) |
Εκτιμημένος Τάση (VDC) |
Εκτιμημένος Ροπή (mNm) |
Εκτιμημένος Τρέχων (α) |
Εκτιμημένος Ταχύτητα (Περιστροφή/λεπτό) |
JQ22SBL40-24V-400-25A | 22mm | 25 | 40 | 24 | 6 |
3.2 |
35000 |
JQ22SBL60-36V-400-70A | 22mm | 65 | 60 | 36 | 21 | 7.6 | 32000 |
JQ22SBL70-24V-300-50A | 22mm | 350 | 70 | 24 | 25 | 10.5 | 22000 |
Γενική προδιαγραφή:
Στοιχείο | Προδιαγραφή |
Άνεμος τύπος | Σύνδεση αστεριών |
Γωνία επίδρασης αιθουσών | Ηλεκτρική γωνία 120 βαθμού |
Ακτινωτό παιχνίδι | το 0.02mm@450g |
Αξονικό παιχνίδι | το 0.14mm@450g |
Max.Radial δύναμη | 5N (10mm από τη φλάντζα) |
Max.Axial δύναμη | 2N |
Διηλεκτρική δύναμη | 360VAC/1S |
Αντίσταση μόνωσης | 100MΩ, 500VDC |
Περιβαλλοντική θερμοκρασία | -20℃~+40℃ |
Κατηγορία μόνωσης | Κατηγορία Ψ |
Ηλεκτρική σύνδεση:
Τύπος | Χρώμα | Λειτουργίες |
UL1430 AWG28 |
Κόκκινος | Vcc |
Μπλε | HU | |
Πράσινος | Hv | |
Άσπρος | Hw | |
Μαύρος | GND | |
UL1430 AWG26 |
Κίτρινος | U φάσης |
Κόκκινος | Φάση Β | |
Μαύρος | Φάση W |
Προδιαγραφή Electricl:
Στοιχείο | Μονάδα | JQ22SBL40-24V-400-25A | JQ22SBL60-36V-400-70A | JQ22SBL70-24V-300-50A |
Αριθμός πόλων | 2 | 2 | 2 | |
Αριθμός φάσης | 3 | 3 | 3 | |
Εκτιμημένη τάση | VDC | 24 | 36 | 24 |
Εκτιμημένη ροπή | mN.m | 6 | 21 | 25 |
Συνεχής ροπή στάβλων |
mN.m | 7 | 25 | 30 |
Εκτιμημένη ταχύτητα | Περιστροφή/λεπτό | 35000 | 32000 | 22000 |
Εκτιμημένη δύναμη | W | 25 | 65 | 50 |
Μέγιστη ροπή | mN.m | 18 | 63 | 75 |
Μέγιστο ρεύμα | Α | 3.2 | 7.6 | 10.5 |
Γραμμή - - αντίσταση γραμμών | το ohms@20 ℃ | 2 | 1 | 0,75 |
Γραμμή - - αυτεπαγωγή γραμμών | mH | 0,13 | 0,07 | 0,07 |
Σταθερά ροπής | mN.m/A | 5.67 | 8.37 | 7.42 |
Πίσω EMF | Vrms/KRPM | 0,42 | 0,62 | 0,55 |
Αδράνεια στροφέων | g.cm2 | 1 | 3.2 | 4.5 |
Μήκος μηχανών | χιλ. | 40 | 60 | 70 |
Βάρος | γ | 40 | 150 | 200 |
** Σημειώσεις: Ανωτέρω είναι η τυποποιημένη μηχανή, μπορούμε να σχεδιαστούμε με το προσαρμοσμένο αίτημα!!
Μηχανικό μέγεθος:
Μπορούμε να παρέχουμε την πρόσθετη υπηρεσία:
Εάν αυτή η μηχανή δεν ταιριάζει με το αίτημά σας. Παρακαλώ αισθανθείτε ελεύθερος να έρθει σε επαφή με με μας, μπορούμε να κάνουμε τον προσαρμοσμένο άξονα/το τύλιγμα/να τοποθετήσουμε φλάντζα/καλώδιο/το συνδετήρα. Εργασίες δίπλα-δίπλα με σας και την ομάδα σας θα σχεδιάσουμε μια μηχανή που θα ανταποκριθεί στις ακριβείς ανάγκες της αίτησής σας. Όλες η εφαρμοσμένη μηχανική και η υποστήριξη γίνονται στο εσωτερικό.
Υπηρεσία εξαρτημάτων: Φρένο, συνδετήρας, κωδικοποιητής
Προσαρμοσμένο σχέδιο: Προσαρμοσμένο τύλιγμα, προσαρμοσμένη φλάντζα, προσαρμοσμένος άξονας….
Επαγγελματικό εργοστάσιο:
Τομείς εφαρμογής μηχανών:
FAQ:
Q: Πόσο καιρό είναι η χρονική ανοχή διαταγών;
Α: Χρονική ανοχή: 4 εβδομάδες μετά από λάβετε την κατάθεση
Q: Ποια είναι η εμπορική διαβεβαίωσή σας;
Α: 100% προστασία ποιότητας των προϊόντων.
100% προστασία αποστολών προϊόντων εγκαίρως.
100% προστασία πληρωμής για το καλυμμένο ποσό σας.
Q: Τι είναι Moq;
Α: 5PCS. Μικρή υποδοχή διαταγής.
Q: Κάνετε το προσαρμοσμένο προϊόν;
Α: Ναι, δεχόμαστε την ΤΠ.
Q: Περίπου μετά από την πώληση Serive;
Α: Μετά από τις υπηρεσίες πωλήσεων 24/7.
Q: Τι θα έπρεπε να κάνω εάν δεν ικανοποιώ με το προϊόν σας;
Α: Εάν υπάρχουν ατέλειες στην ποιότητά του, μπορούμε να ανταλλάξουμε μια καλή για σας.
Γενικά, αυτό το πρόβλημα είναι σπάνιο.
Q: Ποιος είναι ο όρος πληρωμής;
Α: T/T και Paypal χρησιμοποιείται περισσότερο, παρακαλώ μας ελάτε σε επαφή με για τις λεπτομέρειες
Q: Ποιο είναι το ποιοτικό επίπεδο προϊόντος σας;
Α: Παράγουμε την καλή ποιότητα, αρνούμαστε να παραγάγουμε τη χαμηλή ποιότητα.
