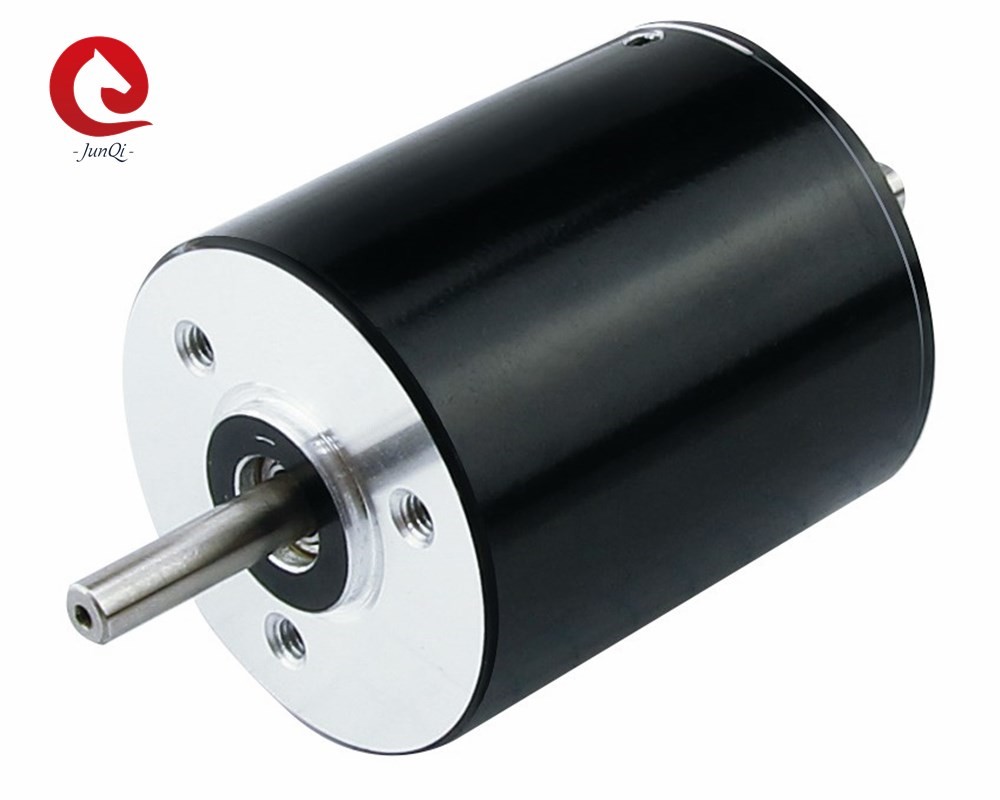

JQ33BL αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή στροφέων σειράς εσωτερική
Γρήγορες λεπτομέρειες:
| Πρότυπο |
Πλαίσιο
Μέγεθος
|
Εκτιμημένος
Δύναμη
W)
|
Σώμα
Μήκος
(χιλ.)
|
Εκτιμημένος
Τάση
(VDC)
|
Εκτιμημένος
Ροπή
(NM)
|
Εκτιμημένος
Τρέχων
(α)
|
Εκτιμημένος
Ταχύτητα
(Περιστροφή/λεπτό)
|
| JQ33BL80-48V-10040AS |
33mm |
40 |
80 |
48 |
0,04 |
1.45
|
4000 |
| Jq33bl80-24v-7840a-s |
33mm |
40 |
80 |
24 |
0,05 |
0,9 |
10000 |
| JQ33BL38-24V-3007A |
33mm |
7 |
38 |
24 |
0,022 |
0,45 |
8000 |
Χαρακτηριστικά γνωρίσματα:
1. Ευρεία σειρά ταχύτητας, επίπεδη ροπή
2.Excellent σταθερότητα ταχύτητας
3. Συμπαγής και υψηλή δύναμη
4. Υψηλή αποδοτικότητα και ενέργεια - αποταμίευση.
Γενική προδιαγραφή:
| Στοιχείο |
Προδιαγραφή |
| Άνεμος τύπος |
Σύνδεση αστεριών |
| Γωνία επίδρασης αιθουσών |
Ηλεκτρική γωνία 120 βαθμού |
| Ακτινωτό παιχνίδι |
το 0.02mm@450g |
| Αξονικό παιχνίδι |
το 0.08mm@450g |
| Max.Radial δύναμη |
10N (10mm από τη φλάντζα) |
| Max.Axial δύναμη |
2N |
| Διηλεκτρική δύναμη |
600VAC/1S |
| Αντίσταση μόνωσης |
100MΩ, 500VDC |
| Περιβαλλοντική θερμοκρασία |
-20℃~+50℃ |
| Κατηγορία μόνωσης |
Κατηγορία Ψ |
Ηλεκτρική σύνδεση:
| Τύπος |
Χρώμα |
Λειτουργίες |
|
UL1007
AWG28
|
Κίτρινος |
Vcc |
| Μπλε |
U (HU) |
| Πορτοκάλι |
Β (Hv) |
| Καφετής |
W (Hw) |
| Άσπρος |
GND |
|
UL1007
AWG26
|
Πράσινος |
U φάσης |
| Κόκκινος |
Φάση Β |
| Μαύρος |
Φάση W |
Προδιαγραφή Electricl:
| Στοιχείο |
Μονάδα |
JQ33BL38-24V-3007A |
Jq33bl80-24v-7840a-s |
JQ33BL80-48V-10040AS |
| Αριθμός πόλων |
|
4 |
4 |
4 |
| Αριθμός φάσης |
|
3 |
3 |
3 |
| Εκτιμημένη τάση |
VDC |
24 |
24 |
48 |
| Εκτιμημένη ροπή |
mN.m |
22 |
50 |
40 |
|
Συνεχής
ροπή στάβλων
|
mN.m |
26 |
60 |
48 |
| Εκτιμημένη ταχύτητα |
Περιστροφή/λεπτό |
3000 |
7800 |
10000 |
| Εκτιμημένη δύναμη |
W |
7 |
40 |
40 |
| Μέγιστη ροπή |
mN.m |
66 |
150 |
120 |
| Μέγιστο ρεύμα |
Α |
1.5 |
5.6 |
2.9 |
| Γραμμή - - αντίσταση γραμμών |
το ohms@20 ℃ |
14.2 |
0,86 |
2.3 |
| Γραμμή - - αυτεπαγωγή γραμμών |
mH |
7 |
0,55 |
1.45 |
| Σταθερά ροπής |
nN.m/A |
46.3 |
27 |
41.8 |
| Πίσω EMF |
Vrms/KRPM |
3.43 |
2.0 |
3.1 |
| Αδράνεια στροφέων |
g.cm2 |
7.95 |
23.55 |
23.55 |
| Μήκος μηχανών |
χιλ. |
38 |
80 |
80 |
| Βάρος |
κλ |
0,085 |
0,2 |
0,2 |
** Σημειώσεις: Η μηχανή μπορεί να σχεδιαστεί με το προσαρμοσμένο αίτημα!!
Μηχανικό μέγεθος:
Μπορούμε να παρέχουμε την πρόσθετη υπηρεσία:
Εάν αυτή η μηχανή δεν ταιριάζει με το αίτημά σας. Παρακαλώ αισθανθείτε ελεύθερος να έρθει σε επαφή με με μας, μπορούμε να κάνουμε τον προσαρμοσμένο άξονα/το τύλιγμα/να τοποθετήσουμε φλάντζα/καλώδιο/το συνδετήρα. Εργασίες δίπλα-δίπλα με σας και την ομάδα σας θα σχεδιάσουμε μια μηχανή που θα ανταποκριθεί στις ακριβείς ανάγκες της αίτησής σας. Όλες η εφαρμοσμένη μηχανική και η υποστήριξη γίνονται στο εσωτερικό.
Υπηρεσία εξαρτημάτων: κιβώτιο ταχυτήτων, συνδετήρας
Προσαρμοσμένο σχέδιο: Προσαρμοσμένο τύλιγμα, προσαρμοσμένη φλάντζα, προσαρμοσμένος άξονας….
FAQ:
Q: Πόσο καιρό είναι η χρονική ανοχή διαταγών;
Α: Χρονική ανοχή: 4 εβδομάδες μετά από λάβετε την κατάθεση
Q: Ποια είναι η εμπορική διαβεβαίωσή σας;
Α: 100% προστασία ποιότητας των προϊόντων.
100% προστασία αποστολών προϊόντων εγκαίρως.
100% προστασία πληρωμής για το καλυμμένο ποσό σας.
Q: Τι είναι Moq;
Α: 5PCS. Μικρή υποδοχή διαταγής.
Q: Κάνετε το προσαρμοσμένο προϊόν;
Α: Ναι, δεχόμαστε την ΤΠ.
Q: Περίπου μετά από την πώληση Serive;
Α: Μετά από τις υπηρεσίες πωλήσεων 24/7.
Q: Τι θα έπρεπε να κάνω εάν δεν ικανοποιώ με το προϊόν σας;
Α: Εάν υπάρχουν ατέλειες στην ποιότητά του, μπορούμε να ανταλλάξουμε μια καλή για σας.
Γενικά, αυτό το πρόβλημα είναι σπάνιο.
Q: Ποιος είναι ο όρος πληρωμής;
Α: T/T και Paypal χρησιμοποιείται περισσότερο, παρακαλώ μας ελάτε σε επαφή με για τις λεπτομέρειες
Q: Ποιο είναι το ποιοτικό επίπεδο προϊόντος σας;
Α: Παράγουμε την καλή ποιότητα, αρνούμαστε να παραγάγουμε τη χαμηλή ποιότητα.
Εφαρμογές μηχανών:
Ευρέως χρησιμοποιημένος στον εξοπλισμό αυτοματοποίησης όπως ο αντιγραφέας, μηχανήματα εκτύπωσης, μηχανή χάραξης, μηχανή συσκευασίας, grinting μηχανή, ρομπότ, εργαλειομηχανή, μηχανή χάραξης, ιατρικές συσκευές, μηχανή του ATM, μηχανή άλεσης, ράβοντας μηχανή, ect.
