3 φάσης αβούρτσιστος μηχανών ταχύτητας ελεγκτών καθήκοντος έλεγχος κατεύθυνσης κύκλων 0-100% περιστρεφόμενος

3 φάσης αβούρτσιστος μηχανών ταχύτητας ελεγκτών καθήκοντος έλεγχος κατεύθυνσης κύκλων 0-100% περιστρεφόμενος

  • 3 φάσης αβούρτσιστος μηχανών ταχύτητας ελεγκτών καθήκοντος έλεγχος κατεύθυνσης κύκλων 0-100% περιστρεφόμενος
  • 3 φάσης αβούρτσιστος μηχανών ταχύτητας ελεγκτών καθήκοντος έλεγχος κατεύθυνσης κύκλων 0-100% περιστρεφόμενος
  • 3 φάσης αβούρτσιστος μηχανών ταχύτητας ελεγκτών καθήκοντος έλεγχος κατεύθυνσης κύκλων 0-100% περιστρεφόμενος
  • 3 φάσης αβούρτσιστος μηχανών ταχύτητας ελεγκτών καθήκοντος έλεγχος κατεύθυνσης κύκλων 0-100% περιστρεφόμενος
3 φάσης αβούρτσιστος μηχανών ταχύτητας ελεγκτών καθήκοντος έλεγχος κατεύθυνσης κύκλων 0-100% περιστρεφόμενος
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: JUYI
Πιστοποίηση: CE,
Αριθμό μοντέλου: Jyqd-V7.5E
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: ΧΑΡΤΟΚΙΒΏΤΙΟ PE BAG+
Χρόνος παράδοσης: 5-10 ημέρες
Όροι πληρωμής: T/T, L/C, Paypal
Δυνατότητα προσφοράς: 10000sets/Month
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Όνομα προϊόντων: Αβούρτσιστος πίνακας οδηγών συνεχών μηχανών Τάση εργασίας: 36V-72VDC
Ανώτατο ρεύμα: 16A Λειτουργώντας ρεύμα: 15A
Έλεγχος ταχύτητας PWM: Κύκλος εργασίας 0-100% Αναλογικός κανονισμός ταχύτητας τάσης: 0-5V
Αβούρτσιστος: για την αβούρτσιστη συνεχή μηχανή αισθητήρων αιθουσών Τεχνική υποστήριξη: Ναι
Χρώμα: Πράσινος Παραγωγή σημάτων σφυγμού ταχύτητας: Ναι
Επισημαίνω:

3 Φάσης Χωρίς Βούρτσα Ρυθμιστής Ταχύτητας Μηχανών

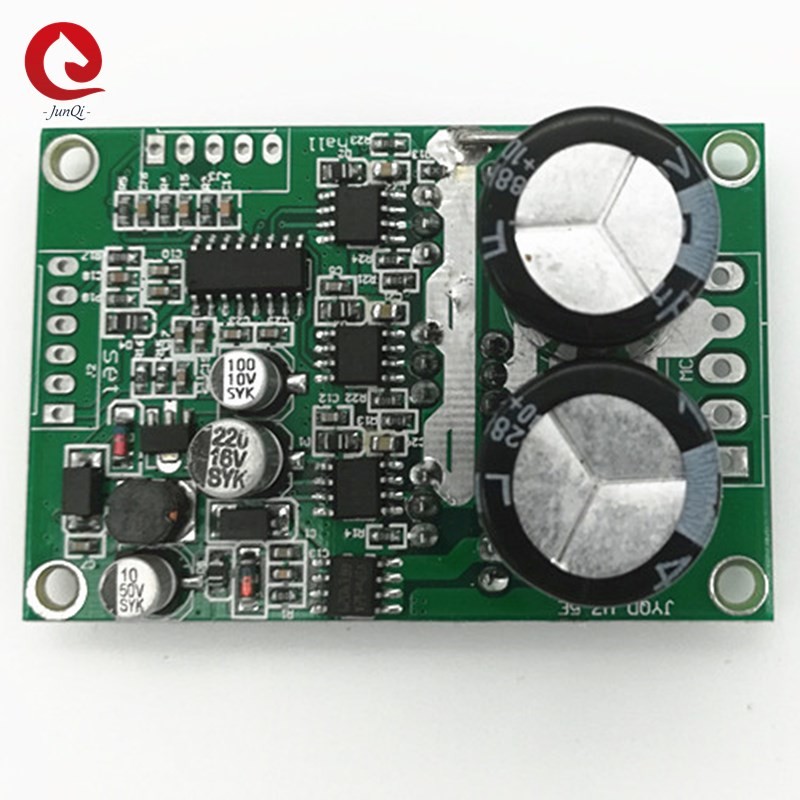

JYQD_V7.5E 36-72VDC 15A που λειτουργεί τον τρέχοντα 3-Phase πίνακα οδηγών μηχανών BLDC για τη μηχανή επίδρασης BLDC αιθουσών

3 φάσης αβούρτσιστος μηχανών ταχύτητας ελεγκτών καθήκοντος έλεγχος κατεύθυνσης κύκλων 0-100% περιστρεφόμενος

ΠΡΟΤΥΠΟ ΛΕΙΤΟΥΡΓΟΥΣΑ ΘΕΡΜΟΚΡΑΣΙΑ (℃) ΛΕΙΤΟΥΡΓΟΥΣΑ ΤΑΣΗ (Β) ΑΝΩΤΑΤΟ ΤΡΕΧΟΝ (Α)

· ΣΥΝΕΧΕΣ ΛΕΙΤΟΥΡΓΟΥΝ ΡΕΥΜΑ

(α)

ΚΑΝΟΝΙΣΜΌΣ ΤΑΧΎΤΗΤΑΣ PWM

(1-20KHZ)

ΑΝΑΛΟΓΙΚΟΣ ΚΑΝΟΝΙΣΜΟΣ ΤΑΧΥΤΗΤΑΣ ΤΑΣΗΣ (Β) Παραγωγή σημάτων σφυγμού ταχύτητας
Jyqd-V7.5E 20-85℃ 36-72VDC 16A 15A

Κύκλος καθήκοντος

0-100%

0-5V √
1. Λιμένας ελέγχου
5V — εσωτερική τάση παραγωγής πινάκων οδηγών, εξωτερικός ποτενσιόμετρο ή διακόπτης για τη ρύθμιση ταχύτητας και την αντιστρέφοντας λειτουργία
Z/F — περιστρεφόμενοι λιμένες ελέγχου κατεύθυνσης. Συνδέστε το υψηλό επίπεδο «5V» ή κανένας συνδέστε είναι μπροστινή κατεύθυνση, συνδέει το χαμηλό επίπεδο 0 Β ή συνδέει με GND είναι αντίστροφη κατεύθυνση.
VR — λιμένας ελέγχου ταχύτητας. Ο αναλογικός κανονισμός 0.1v -5V ταχύτητας τάσης γραμμικός, η αντίσταση εισαγωγής είναι ωμ 20K, συνδέει με GND όταν κανονισμός ταχύτητας εισαγωγής PWM, συχνότητα PWM: 1-20KHZ Κύκλος καθήκοντος 0-100%

EL — επιτρέψτε τον έλεγχο λιμένων. Συνδέστε 5V ή κανένας συνδέστε για να επιτρέψετε τη λειτουργία, συνδέστε GND για να απαγορεύσετε τη λειτουργία.
Παραγωγή σημάτων σφυγμού ταχύτητας σημάτων
GND-χρησιμοποιημένος για τον εσωτερικό έλεγχο πινάκων Drive
2. Λιμένας δύναμης
ΜΑ -φάση Α μηχανών
ΜΒ - φάση Β μηχανών
MC- φάση Γ μηχανών
GND -ΣΥΝΕΧΕΣ ΡΕΎΜΑ
VCC-Συνεχής ρεύμα +
3: Λιμένας αισθητήρων αιθουσών
Εκτάριο- Αίθουσα α
HB-Αίθουσα β
Hc-Αίθουσα γ
GND-GND
5V-5V παραγωγή
Διάγραμμα καλωδίωσης
3 φάσης αβούρτσιστος μηχανών ταχύτητας ελεγκτών καθήκοντος έλεγχος κατεύθυνσης κύκλων 0-100% περιστρεφόμενος
Διαστατικό σχέδιο
3 φάσης αβούρτσιστος μηχανών ταχύτητας ελεγκτών καθήκοντος έλεγχος κατεύθυνσης κύκλων 0-100% περιστρεφόμενος
Οδηγίες αίτησης
1. Επιβεβαιώστε ότι οι παράμετροι τάσης και ισχύος της μηχανής όχι υπερβαίνουν τη σειρά όπως διευκρινίζεται.
2. Εφαρμόσιμη στην αβούρτσιστη συνεχή μηχανή αιθουσών με την αίθουσα σε 120°, όχι η ακολουθία γραμμών αιθουσών όλων των κατασκευαστών αντιστοιχεί, μπορείτε να ρυθμίσετε την ακολουθία γραμμών αιθουσών ή την τριφασική ακολουθία γραμμών μηχανών σύμφωνα με την πραγματική κατάσταση, για να επιτύχετε την καλύτερη οδηγώντας επίδραση.
3. Jyqd-V7.5E είναι πίνακας οδηγών χωρίς κατοικία και heatsink, μπορεί να οδηγήσει τη μηχανή κάτω από 100 Watt χωρίς οποιοδήποτε heatsink, αλλά τον κανονικό εξαερισμό αναγκών.
4. Ο λιμένας παραγωγής 5V στον πίνακα κίνησης είναι απαγορευμένος για να συνδέσει τον εξωτερικό εξοπλισμό δύναμης. Ισχύει μόνο στο εξωτερικό ποτενσιόμετρο ή το διακόπτη για τη ρύθμιση ταχύτητας, τη μετατροπή και τη διευκόλυνση της λειτουργίας
5. Η χρήση προστάτευσε τα καλώδια εάν ο πίνακας οδηγών έχει την απόσταση περισσότερων από 50 εκατ. από τη μηχανή, διαφορετικά μπορεί να οδηγήσει στην ανώμαλη οδήγηση, έχοντας επιπτώσεις στην κανονική χρήση.
6. Απόσταση λιμένων ελέγχου: 2.54mm, απόσταση λιμένων δύναμης: 3,96 χιλ.
7. Δώστε προσοχή στη μόνωση μεταξύ MOSFET οδηγών και του heatsink ή του πιάτου εγκαταστάσεων.

3 φάσης αβούρτσιστος μηχανών ταχύτητας ελεγκτών καθήκοντος έλεγχος κατεύθυνσης κύκλων 0-100% περιστρεφόμενος3 φάσης αβούρτσιστος μηχανών ταχύτητας ελεγκτών καθήκοντος έλεγχος κατεύθυνσης κύκλων 0-100% περιστρεφόμενος

Μπορούμε να παρέχουμε επιπλέον assy για τα καλώδια αυτών των οδηγών συνδετήρων πινάκων, heatsink.

3 φάσης αβούρτσιστος μηχανών ταχύτητας ελεγκτών καθήκοντος έλεγχος κατεύθυνσης κύκλων 0-100% περιστρεφόμενος
