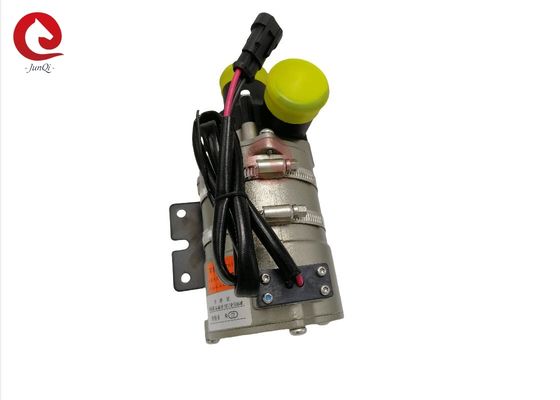

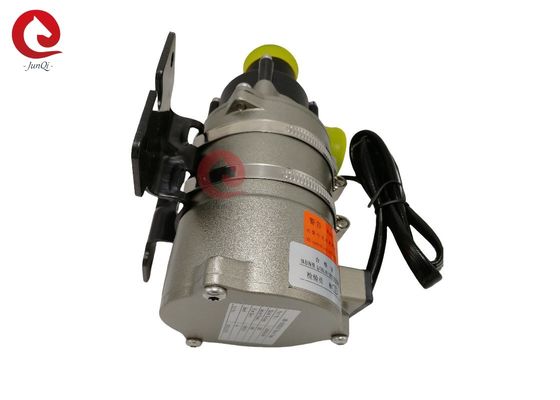

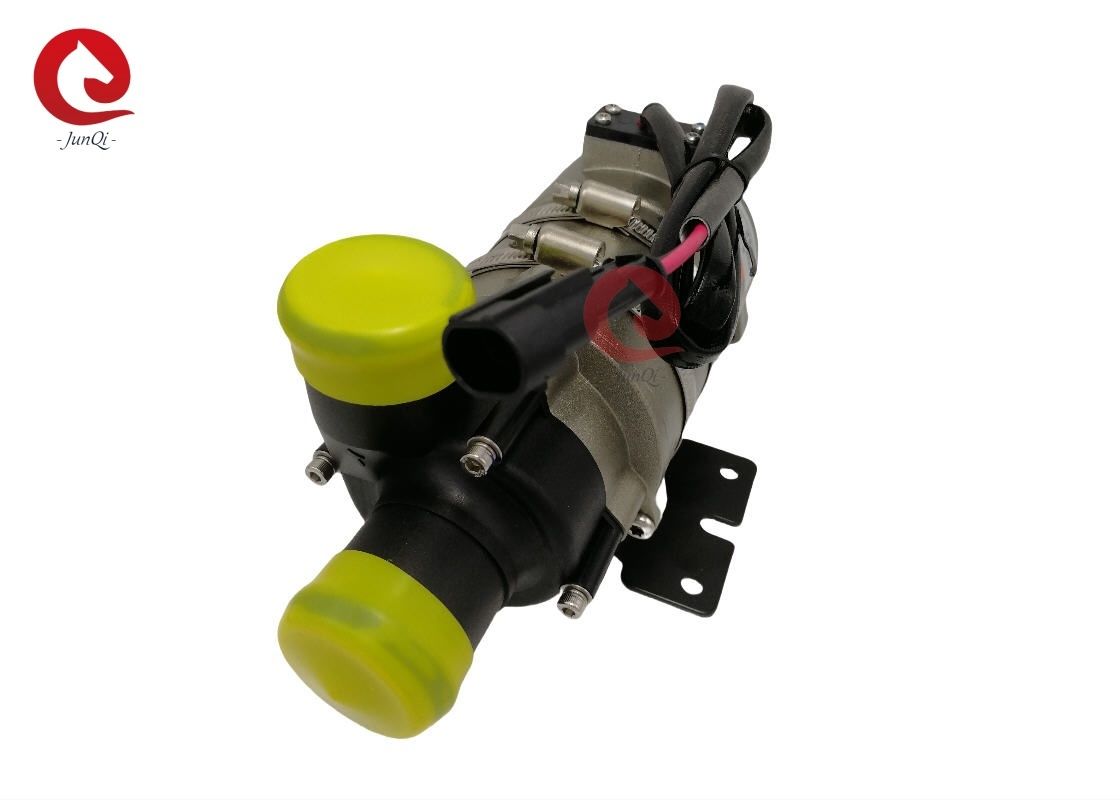

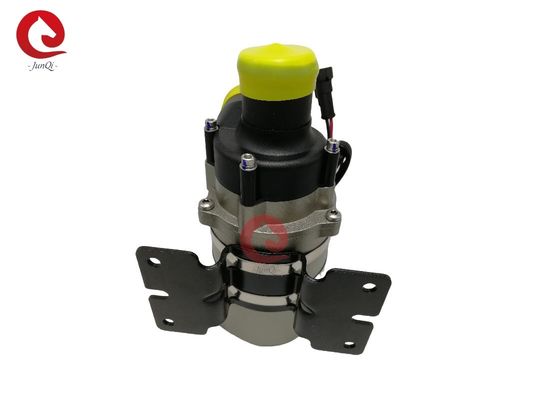

Αντλία νερού DC χωρίς ψήκτρες ΣΕΙΡΑ OWP-6000KL67
Αντλία ενίσχυσης/κυκλοφορίας/μεταβλητής συχνότητας/χαμηλού θορύβου/φυγόκεντρη
Έλεγχος PWM/ανατροφοδότηση σήματος
■ Τεχνική περιγραφή (σχετικά μέρη σε επαφή με το υγρό)
Κέλυφος κεφαλής αντλίας: PPS+GF
Πτερωτή: PPS+GF
Κοίλωμα ασπίδας: PPS+GF
Χιτώνιο άξονα: σύνθετα υλικά καρβιδίου του πυριτίου
Άξονας: ανοξείδωτο ατσάλι (3CR14) άξονας
Κέλυφος μαγνήτη: πλαστική ενθυλάκωση PPS
Δακτύλιος στεγανοποίησης: EPDM
■ Διάταξη οδήγησης (Συμπεριλαμβανομένου του κινητήρα)
Ρότορας οδήγησης: μαγνήτης ενθυλακωμένος με πλαστικό PPS
Βίδες και παξιμάδια: ανοξείδωτο ατσάλι SUS 304
Κινητήρας οδήγησης: κινητήρας χωρίς ψήκτρες
Πλαίσιο καλωδίων κινητήρα: PPA GF
Κέλυφος αντλίας: Χυτό αλουμινίου με αμμοβολή και ανοδίωση + επίστρωση σκόνης PE.
Βάση: χάλυβας
Στεφάνη βάσης: ανοξείδωτο ατσάλι US 304
Αδιάβροχο με βάση την βαθμολογία IP67 (en60529)
Μοντέλο συνδέσμου: AMP282104-1 (αντιστοιχισμένο βύσμα AMP282109-1)
Διάμετρος ακροφυσίου: 40mm (1,5 ίντσες)■ Οδηγίες τοποθέτησης
Οι αντλίες σειράς OWP-6000KL είναι φυγοκεντρικές αντλίες που απαιτούν προ-γέμισμα,
Η αντλία εγκαθίσταται στην χαμηλότερη θέση του συστήματος για να διασφαλιστεί ότι η πτερωτή είναι πάντα
βυθισμένη στο υγρό ή προ-γεμίστε την αντλία πριν την ενεργοποίηση.
1: Η αντλία δεν πρέπει να λειτουργεί σε ξηρή κατάσταση, παρόλο που μπορεί να λειτουργήσει σε ξηρή κατάσταση για 15 λεπτά (μετά από 15
λεπτά ξηρής λειτουργίας, θα σταματήσει αυτόματα), Η ξηρή λειτουργία θα προκαλέσει θόρυβο, αυξάνοντας επίσης
την τριβή στον άξονα και το χιτώνιο του άξονα.
2: Χρησιμοποιήστε την συνιστώμενη διάμετρο σωλήνα που συνδέει την είσοδο της αντλίας, εάν χρησιμοποιήσετε μικρότερη διάμετρο
εύκαμπτου σωλήνα στην είσοδο της αντλίας, Λόγω της αρνητικής πίεσης στην αντλία, ο εξωτερικός αέρας εισέρχεται ευκολότερα στην
αντλία μέσω του αγωγού, θα μειώσει την απόδοση της αντλίας και επίσης οι φυσαλίδες αέρα θα προκαλέσουν ζημιά στην αντλία.
3: Όπως φαίνεται από την κατεύθυνση εισόδου της αντλίας, η πτερωτή περιστρέφεται δεξιόστροφα (δείτε το βέλος στο
στομίου εξόδου).
4: Η αντλία μπορεί να εγκατασταθεί κάθετα ή οριζόντια (δείτε το σχήμα 1) Όταν εγκαθίσταται
κάθετα, το στόμιο εξόδου πρέπει να είναι προς τα πάνω.
5: Για να αποφευχθεί η ξηρή λειτουργία (ο αέρας κολλάει στην πτερωτή), το στόμιο εξόδου της αντλίας νερού πρέπει να είναι
κάθετο ή στο πάνω μέρος της πτερωτής. (δείτε το σχήμα 1)
6: Ο συνδεδεμένος σωλήνας πρέπει να είναι τοποθετημένος κάθετα (ή χωρίς αγκώνα στα 20cm) για να κάνει τον αέρα
να εκκενώνεται εύκολα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιεί αγκώνα μικρότερο από 90 μοίρες (δείτε το σχήμα 2).
7: Δεν μπορείτε να χρησιμοποιήσετε θαλασσινό νερό ή άλλο υγρό με μεγάλη ρύπανση με μεγάλα σωματίδια ακαθαρσιών ως το υγρό
μέσο.
■ Παράμετρος θερμοκρασίας
Θερμοκρασία υγρού μέσου: -40℃ έως +85℃ (-40°F έως +185°F)
Θερμοκρασία περιβάλλοντος λειτουργίας: -40℃ έως +120℃ (-40°F έως +248°F)
Θερμοκρασία αποθήκευσης: -40℃ έως +70℃ (-40°F έως +158°F)
(έως 100 ℃, αλλά θα μειώσει τη διάρκεια ζωής)
■ Πίεση συστήματος
-0,2 έως 2,5 bar (100℃ (212°F).
Η διάρκεια ζωής είναι πάνω από 20.000 ώρες με βάση την ονομαστική τάση και 36℃ (86°F) θερμοκρασία περιβάλλοντος.
■ Εύρος τάσης
Ονομαστική αντλία νερού 24V, εύρος λειτουργίας 18V - 32V
Παρόλο που ο κινητήρας μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα τάσης και θερμοκρασίας, αλλά η υπερβολική ή πολύ
χαμηλή τάση και θερμοκρασία θα επηρεάσουν τη διάρκεια ζωής του κινητήρα, η αντλία δεν μπορεί να είναι
εκτεθειμένη σε θερμική ακτινοβολία περιβάλλοντος.
Υγρό μέσο: υγρό μείγμα (Νερό με κάτω από 60% γλυκόλη)
■ Ηλεκτρική παράμετρος
Τάση λειτουργίας
(VDC)
|
Ονομαστική ισχύς
(W)
|
Ονομαστική ροή
(L/H)
|
Διαστάσεις
(mm)
|
Βάρος
(g)
|
18-32v (24V)
190W
|
| Q=6000L/H, |
H |
≥
4m202*90*1051700g
|
Μοντέλο συνδέσμου και οι αντίστοιχες ηλεκτρικές ιδιότητες (δείτε το σχήμα 3): |
AMP282104 |
(Αντιστοιχισμένο βύσμα AMP282109-1
|
1
2
|
+24VDC |
GND |
| Το συνιστώμενο μέγεθος καλωδίου είναι (Με βάση την πτώση τάσης 3%) |
Πάχος καλωδίου |
Το μεγαλύτερο καλώδιο που χρησιμοποιείται
| 24v |
1,5 mm² |
|
16m |
|
2,5 mm²
|
25m |
|
3 mm²
|
31m |
|
4 mm²
|
40m |
|
* Το μήκος του καλωδίου σημαίνει την απόσταση από την αντλία στην μπαταρία
|
■ Προσοχές |
1. Θερμοκρασία περιβάλλοντος λειτουργίας: -40℃--120℃, θα πρέπει να προσπαθήσετε να αποφύγετε την εγγύτητα με το τριών στοιχείων
καταλυτικό, σύστημα σωλήνων εκκένωσης αερίου και κινητήρα κατά την εγκατάσταση, εξασφαλίστε τη λειτουργία
θερμοκρασία περιβάλλοντος.
2. Η θέση εγκατάστασης της αντλίας νερού θα πρέπει όσο το δυνατόν περισσότερο να είναι κοντά στο χαμηλό νερό
επίπεδο, για να παρατείνει τη διάρκεια ζωής της αντλίας.
4. Χρησιμοποιήστε την αντλία μακριά από το περιβάλλον με σκόνη, η σκόνη είναι επιβλαβής για τη μείωση της
διάρκειας ζωής
5. Δώστε προσοχή στην καθαρότητα του νερού, αποφύγετε το μπλοκάρισμα και την απόφραξη της πτερωτής για να μειώσετε την
διάρκεια ζωής της αντλίας
■
Παράμετρος απόδοσης
■ ΕφαρμογέςΧρησιμοποιείται ευρέως σε υβριδικά λεωφορεία, υβριδικά επιβατικά αυτοκίνητα, ηλεκτρικά οχήματα, τρένα, πλοία και άλλα συστήματα θέρμανσης και
συστήματα κυκλοφορίας ψύξης.
■ Χαρακτηριστικά
◆Φυγοκεντρική αντλία
◆Μετάδοση μαγνητικής δύναμης
◆Κινητήρας DC χωρίς ψήκτρες υψηλής απόδοσης, χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση, μεγάλη διάρκεια ζωής.
◆Με ευρύ φάσμα θερμοκρασίας λειτουργίας
◆Έλεγχος ταχύτητας σήματος PWM (προαιρετικό)
◆Έξοδος διαγνωστικού σήματος (προαιρετικό)
◆Με σταθερό έλεγχο ροής
◆Προστασία αντίστροφης πολικότητας
◆Προστασία ξηρής λειτουργίας
◆Υπερτάση, προστασία υπερέντασης
◆Υπερφόρτωση, προστασία υπερθέρμανσης
Εξωτερική διάσταση:
