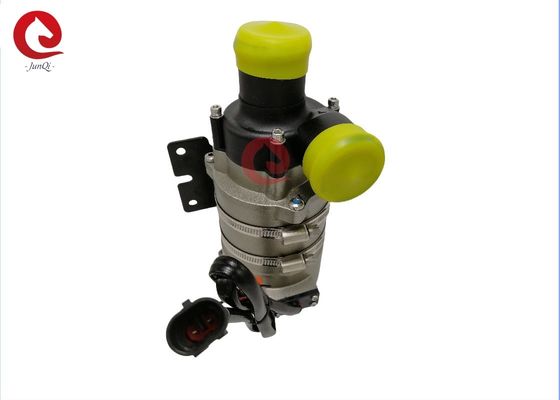

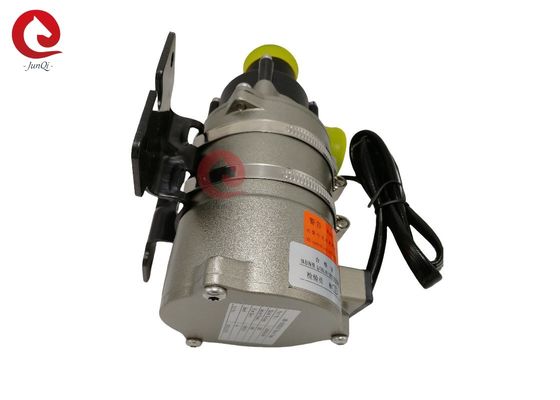

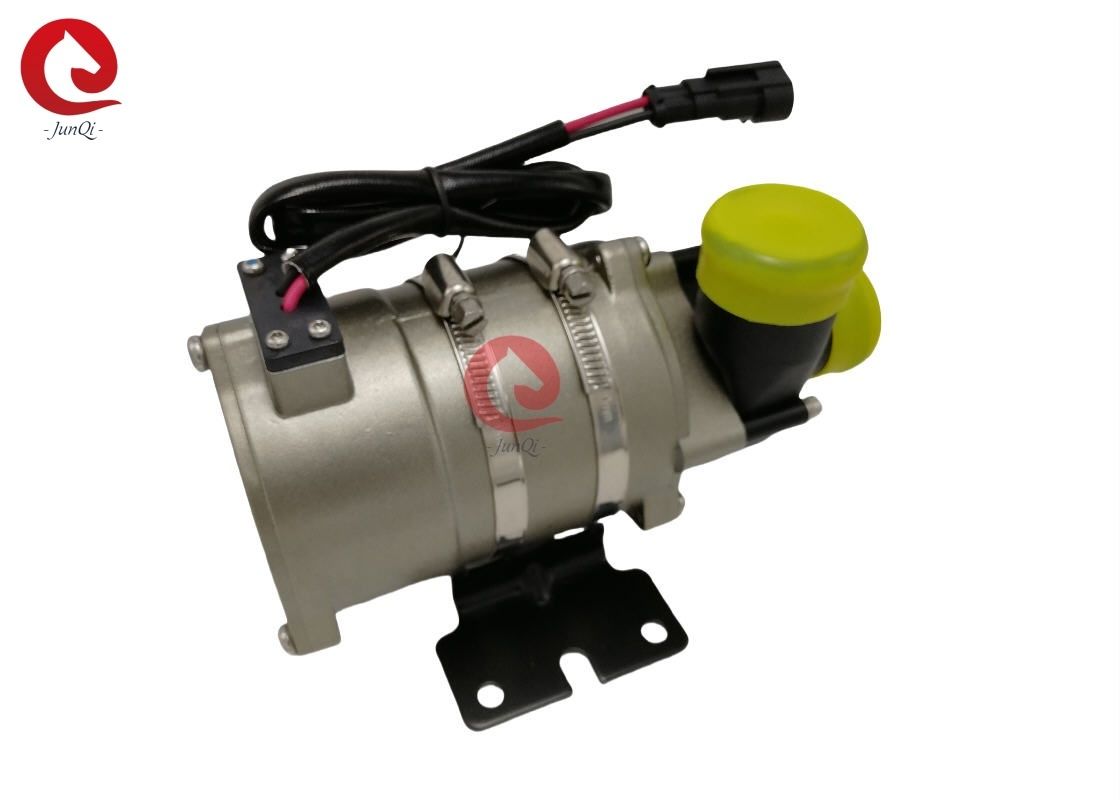

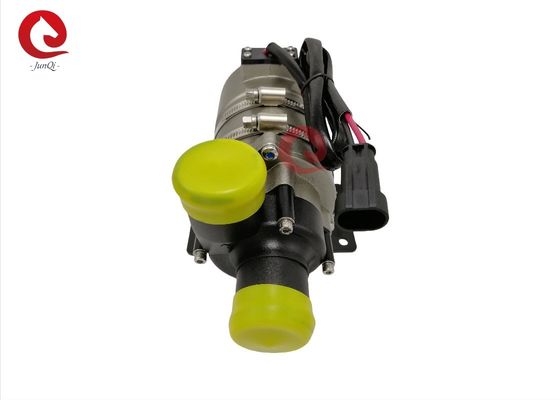

Αντλία νερού DC χωρίς ψήκτρες ΣΕΙΡΑ OWP-6000KL67
Αντλία ενίσχυσης/κυκλοφορίας/μεταβλητής συχνότητας/χαμηλού θορύβου/φυγόκεντρη
Έλεγχος PWM/ανατροφοδότηση σήματος
■ Εφαρμογές
Χρησιμοποιείται ευρέως σε υβριδικά λεωφορεία, υβριδικά επιβατικά αυτοκίνητα, ηλεκτρικά οχήματα, τρένα, πλοία και άλλα συστήματα θέρμανσης και
ψύξης.
■ Χαρακτηριστικά
◆Φυγόκεντρη αντλία
◆Μετάδοση μαγνητικής δύναμης
◆Κινητήρας DC χωρίς ψήκτρες υψηλής απόδοσης, χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση, μεγάλη διάρκεια ζωής.
◆Με ευρύ φάσμα θερμοκρασίας λειτουργίας
◆Έλεγχος ταχύτητας σήματος PWM (προαιρετικό)
◆Έξοδος διαγνωστικού σήματος (προαιρετικό)
◆Με σταθερό έλεγχο ροής
◆Προστασία αντίστροφης πολικότητας
◆Προστασία ξηρής λειτουργίας
◆Υπερτάση, προστασία υπερέντασης
◆Υπερφόρτωση, προστασία υπερθέρμανσης
■ Τεχνική περιγραφή (σχετικά μέρη σε επαφή με το υγρό)
Κέλυφος κεφαλής αντλίας: PPS+GF
Πτερωτή: PPS+GF
Κοιλότητα ασπίδας: PPS+GF
Χιτώνιο άξονα: σύνθετα υλικά καρβιδίου του βορίου
Άξονας: ανοξείδωτος χάλυβας (3CR14) άξονας
Μαγνητική θήκη: πλαστική κάψουλα PPS
Δακτύλιος στεγανοποίησης: EPDM
■ Συσκευή οδήγησης (Συμπεριλαμβανομένου του κινητήρα)
Ρότορας οδήγησης: πλαστικοποιημένος μαγνήτης PPS
Βίδες και παξιμάδια: ανοξείδωτος χάλυβας SUS 304
Κινητήρας οδήγησης: κινητήρας χωρίς ψήκτρες
Πλαίσιο καλωδίων κινητήρα: PPA GF
Κέλυφος αντλίας: Χυτό περίβλημα αλουμινίου με αμμοβολή και ανοδίωση + επίστρωση σκόνης PE.
Βάση: χάλυβας
Στεφάνη στήριξης: ανοξείδωτος χάλυβας US 304
Αδιάβροχο με βάση την βαθμολογία IP67 (en60529)
Μοντέλο συνδετήρα: AMP282104-1 (αντιστοιχισμένο βύσμα AMP282109-1)
Διάμετρος ακροφυσίου: 40mm (1,5 ίντσες)■ Οδηγίες τοποθέτησης
Οι αντλίες της σειράς OWP-6000KL είναι φυγοκεντρικές αντλίες που απαιτούν προ-γέμισμα,
Η αντλία εγκαθίσταται στην χαμηλότερη θέση του συστήματος για να διασφαλιστεί ότι η πτερωτή είναι πάντα
βυθισμένη στο υγρό ή προ-γεμίστε την αντλία πριν την ενεργοποίηση.
1: Η αντλία δεν πρέπει να λειτουργεί σε ξηρή κατάσταση, παρόλο που μπορεί να λειτουργεί σε ξηρή κατάσταση για 15 λεπτά (μετά από 15
λεπτά ξηρής λειτουργίας, θα σταματήσει αυτόματα), Η ξηρή λειτουργία θα κάνει θόρυβο, αυξάνοντας επίσης
την τριβή στον άξονα και το χιτώνιο του άξονα.
2: Χρησιμοποιήστε την συνιστώμενη διάμετρο σωλήνα που συνδέει την είσοδο της αντλίας, εάν χρησιμοποιήσετε μικρότερη διάμετρο
σωλήνα εισόδου αντλίας, Λόγω της αρνητικής πίεσης στην αντλία, ο εξωτερικός αέρας εισέρχεται ευκολότερα στο
αντλία μέσω του αγωγού, θα μειώσει την απόδοση της αντλίας και επίσης οι φυσαλίδες αέρα
προκαλούν ζημιά στην αντλία.
3: Όπως φαίνεται από την κατεύθυνση εισόδου της αντλίας, η πτερωτή περιστρέφεται δεξιόστροφα (δείτε το βέλος στο
η θύρα εξόδου).
4: Η αντλία μπορεί να εγκατασταθεί κάθετα ή οριζόντια (δείτε το σχήμα 1) Όταν είναι εγκατεστημένη
κάθετα, η θύρα εξόδου πρέπει να είναι προς τα πάνω.
5: Για να αποφευχθεί η ξηρή λειτουργία (ο αέρας κολλάει στην πτερωτή), η θύρα εξόδου της αντλίας νερού πρέπει
να είναι κάθετη ή στο πάνω μέρος της πτερωτής. (δείτε το σχήμα 1)
6: Ο συνδεδεμένος σωλήνας πρέπει να είναι τοποθετημένος κάθετα (ή χωρίς αγκώνα σε 20cm) για να κάνει τον αέρα
να εκκενώνεται εύκολα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιείται λιγότερο από 90 μοίρες αγκώνα (δείτε το σχήμα 2).
7: Δεν μπορείτε να χρησιμοποιήσετε θαλασσινό νερό ή άλλο υγρό με μεγάλη ρύπανση με μεγάλους κόκκους ακαθαρσιών ως το υγρό
μέσο.
■ Παράμετρος θερμοκρασίας
Θερμοκρασία υγρού μέσου: -40℃ έως +85℃ (-40°F έως +185°F)
Θερμοκρασία περιβάλλοντος λειτουργίας: -40℃ έως +120℃ (-40°F έως +248°F)
Θερμοκρασία αποθήκευσης: -40℃ έως +70℃ (-40°F έως +158°F)
(έως 100 ℃, αλλά θα μειώσει τη διάρκεια ζωής)
■ Πίεση συστήματος
-0,2 έως 2,5 bar (100℃ (212°F).
Η διάρκεια ζωής είναι πάνω από 20.000 ώρες με βάση την ονομαστική τάση και 36℃(86°F) θερμοκρασία περιβάλλοντος.
■ Εύρος τάσης
Ονομαστική αντλία νερού 24V, εύρος λειτουργίας 18V - 32V
Παρόλο που ο κινητήρας μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα τάσης και θερμοκρασίας, αλλά υπερβολική ή πολύ
χαμηλή τάση και θερμοκρασία θα επηρεάσουν τη διάρκεια ζωής του κινητήρα, η αντλία δεν μπορεί να είναι
εκτεθειμένη σε θερμική ακτινοβολία περιβάλλοντος.
Υγρό μέσο: μείγμα υγρού (Νερό με γλυκόλη κάτω από 60%)
■ Ηλεκτρική παράμετρος
Τάση λειτουργίας
|
(VDC)
Ονομαστική ισχύς
|
(W)
Ονομαστική ροή
|
(L/H)
Διαστάσεις
|
(mm)
Βάρος
|
(g)
18-32v (24V)
|
| 190W |
Q=6000L/H, |
H
≥4m202*90*105
|
1700g |
Μοντέλο συνδετήρα και οι αντίστοιχες ηλεκτρικές ιδιότητες (δείτε το σχήμα 3): |
AMP282104
|
(Αντιστοιχισμένο βύσμα AMP282109-1
1
|
2 |
+24VDC |
| GND |
Το συνιστώμενο μέγεθος καλωδίου είναι (Με βάση την πτώση τάσης 3%) |
Πάχος καλωδίου
| Το μεγαλύτερο καλώδιο που χρησιμοποιείται |
24v |
| |
1,5 mm² |
|
16m
|
2,5 mm² |
|
25m
|
3 mm² |
|
31m
|
4 mm² |
|
40m
|
* Το μήκος του καλωδίου σημαίνει την απόσταση από την αντλία στην μπαταρία |
■ Προσοχές
1. Θερμοκρασία περιβάλλοντος λειτουργίας: -40℃--120℃, θα πρέπει να προσπαθήσετε να αποφύγετε την εγγύτητα με το τριών στοιχείων
καταλυτικό, σύστημα σωλήνων εκκένωσης αερίου και κινητήρα κατά την εγκατάσταση, εξασφαλίστε την εργασία
θερμοκρασία περιβάλλοντος.
2. Η θέση εγκατάστασης της αντλίας νερού θα πρέπει όσο το δυνατόν περισσότερο κοντά στο χαμηλό νερό
επίπεδο, για να παρατείνει τη διάρκεια ζωής της αντλίας.
4. Χρησιμοποιήστε την αντλία μακριά από το περιβάλλον με σκόνη, η σκόνη είναι επιβλαβής για τη μείωση της υπηρεσίας
ζωή
5. Δώστε προσοχή στην καθαρότητα του νερού, αποφύγετε το μπλοκάρισμα και την απόφραξη της πτερωτής για να μειώσετε το
διάρκεια ζωής της αντλίας
■
Παράμετρος απόδοσηςΕξωτερική διάσταση:
