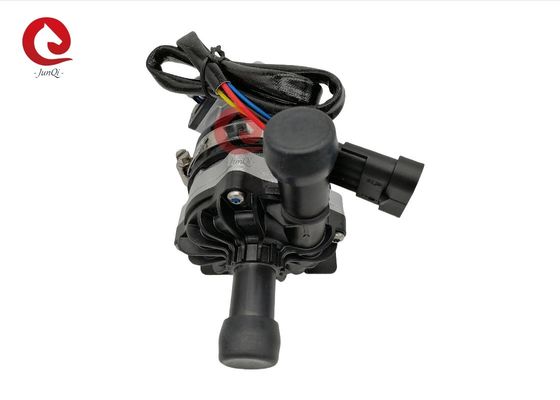

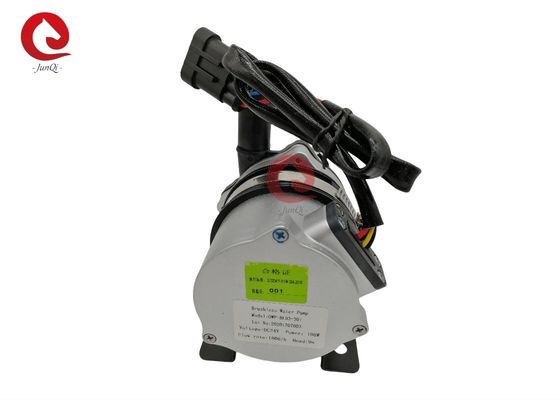

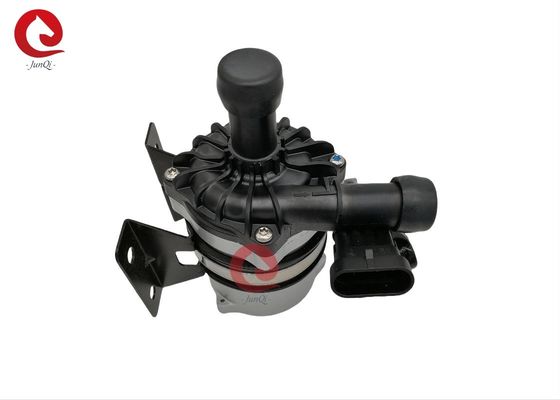

24VDC 1800L/M ηλεκτρικός έλεγχος υδραντλιών PWM οχημάτων 9M 100W BLDC

24VDC 1800L/M ηλεκτρικός έλεγχος υδραντλιών PWM οχημάτων 9M 100W BLDC

  • 24VDC 1800L/M ηλεκτρικός έλεγχος υδραντλιών PWM οχημάτων 9M 100W BLDC
  • 24VDC 1800L/M ηλεκτρικός έλεγχος υδραντλιών PWM οχημάτων 9M 100W BLDC
  • 24VDC 1800L/M ηλεκτρικός έλεγχος υδραντλιών PWM οχημάτων 9M 100W BLDC
  • 24VDC 1800L/M ηλεκτρικός έλεγχος υδραντλιών PWM οχημάτων 9M 100W BLDC
24VDC 1800L/M ηλεκτρικός έλεγχος υδραντλιών PWM οχημάτων 9M 100W BLDC
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: junqi
Πιστοποίηση: IS9001, TS16949,CE
Αριθμό μοντέλου: Owp-bl93-301
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 5 ΣΥΝΟΛΑ
Τιμή: Negotialbe
Συσκευασία λεπτομέρειες: Κατάλληλος για την εξαγωγή
Χρόνος παράδοσης: βάση σε παραγγελία,
Όροι πληρωμής: T/T, Western Union, Paypal
Δυνατότητα προσφοράς: 1000set/Month
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Πρότυπο: Owp-bl93-301 Υλικό: κράμα αλουμινίου
Τάση: 24VDC Δύναμη: 100w
Εκτιμημένο ποσοστό ροής: 1800L/H, Ανώτατο κεφάλι: 9m
Εφαρμογή: Υβριδικό λεωφορείο, ηλεκτρικά οχήματα Χρήση: ψυκτικό μέσο
Υψηλό φως:

ηλεκτρική υδραντλία οχημάτων 9M

,

24VDC αβούρτσιστη συνεχής αντλία

,

24VDC ηλεκτρική υδραντλία οχημάτων

Owp-bl93-301 ηλεκτρικό συνεχές ρεύμα 1800L/M, H=9M, υδραντλία υδραντλιών 24V 100W BLDC με τον έλεγχο PWM

Η ώθηση/η κυκλοφορία/η μεταβλητός-συχνότητα/το χαμηλού θορύβου/ελάττωμα ελέγχου ασπίδων pump/PWM ανατροφοδοτούν

Υδραντλία owp-bl93-301 100W BLDC με τη colant αντλία διαγνωστικών ελέγχου και λάθους PWM, αντλία γλυκόλης, bldc υδραντλία

Εφαρμογές
Ευρέως χρησιμοποιημένος στο υβριδικό λεωφορείο, το υβριδικό επιβατικό αυτοκίνητο, τα ηλεκτρικά οχήματα, τα τραίνα, και τα σκάφη και άλλες θερμαντικές και ψυκτικές διατάξεις κυκλοφορίας.

Χαρακτηριστικά γνωρίσματα
Μαγνητική φυγοκεντρική αντλία μετάδοσης δύναμης (δομή αντλιών ασπίδων)
◆Αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή υψηλής αποδοτικότητας, χαμηλής ισχύος κατανάλωση, υψηλή αποδοτικότητα, μακριά ζωή υπηρεσιών.
◆Με τη λειτουργούσα θερμοκρασία ευρέος φάσματος
◆Έλεγχος ταχύτητας σημάτων PWM
◆Με το σταθερό έλεγχο ροής
◆Αντίστροφη προστασία πολικότητας
◆Ξηρά τρέχοντας προστασία
◆Πέρα από την τάση, πέρα από την τρέχουσα προστασία
◆Υπερφόρτωση, πέρα από την προστασία θερμοκρασίας

Τεχνική περιγραφή (σχετικά μέρη σε επαφή με το υγρό)
Επικεφαλής κατοικία αντλιών: PPS+GF
Στροφείο: PPS+GF
Κοιλότητα ασπίδων: PPS+GF
Μανίκι άξονων: Σύνθετα υλικά ρητίνης άνθρακα
Άξονας: άξονας ανοξείδωτου
Κατοικία μαγνητών: νάυλον πλαστικό capsulation
Δαχτυλίδι με σφραγιδόλιθο: EPDM

Οδηγώντας συσκευή (συμπεριλαμβανομένης της μηχανής)
Οδηγώντας ηλεκτρομαγνήτης: το νάυλον πλαστικό ο μαγνήτης
Βίδες και καρύδια: Ανοξείδωτο SUS 304
Οδηγώντας μηχανή: αβούρτσιστη μηχανή
Πλαίσιο καλωδίων μηχανών: PPA GF
Κατοικία αντλιών: Die-casting περίπτωση αργιλίου με την αμμόστρωση και την επεξεργασία διαπότισης

Υποστήριγμα: Χάλυβας με το επίστρωμα σκονών
Στεφάνη υποστηριγμάτων: ΗΠΑ 304 ανοξείδωτο steel+ που μετριάζει το λαστιχένιο δαχτυλίδι
Στεγανοποιήστε βασισμένος στην εκτίμηση IP68 (en60529)
Πρότυπο συνδετήρων: Amp282106-1 (αντιστοιχημένο βούλωμα amp282088-1)
Διάμετρος ακροφυσίων: 22.4mm (εσωτερική διάμετρος: 16mm)

Πρότυπες προδιαγραφές
OWP-BL93-301 (24VDC)
■Τοποθετώντας οδηγία
Owp-bl93-300 οι αντλίες σειράς είναι φυγοκεντρικές αντλίες που απαιτούν γεμισμένος εκ των προτέρων,
Η αντλία που εγκαταστάθηκε στη χαμηλότερη θέση του συστήματος να εξασφαλίσει ότι το στροφείο βυθίζεται πάντα στο υγρό, ή γέμισε εκ των προτέρων την αντλία πριν από τη δύναμη επάνω.

1: Η αντλία δεν πρέπει ξηρός-, ακόμα κι αν μπορεί ξηρός-τρέχοντας για 30 δευτερόλεπτα (μετά από 30 δευτερόλεπτα ξηρός-που τρέχουν, θα σταματήσει αυτόματα), τη δοκιμαστική λειτουργία κάνει να διαδώσει, αυξάνοντας επίσης το γδάρσιμο στον άξονα και το μανίκι άξονων.

2: Χρησιμοποιήστε το συνιστώμενο σωλήνα διαμέτρων που συνδέει τον κολπίσκο αντλιών, εάν χρησιμοποιήσετε έναν κολπίσκο αντλιών μανικών μικρότερων διαμέτρων, λόγω της αρνητικής πίεσης στην αντλία, ο εξωτερικός αέρας ευκολότερος εισάγει στην αντλία μέσω της σωλήνωσης, θα κάνει την υποβάθμιση απόδοσης αντλιών, και επίσης οι αεροφυσαλίδες κάνουν τη ζημία στην αντλία.

3: Όπως αντιμετωπίζεται από την κατεύθυνση κολπίσκων αντλιών, το στροφείο περιστρέφεται δεξιόστροφα (δείτε το βέλος στο λιμένα εξόδου).

4: Η αντλία μπορεί να εγκατασταθεί κάθετα ή οριζόντια τοποθετημένος (δείτε το σχήμα 1) Όταν εγκαθίσταται κάθετα, ο λιμένας εξόδου πρέπει να είναι ανοδικός.

5: Προκειμένου να αποφευχθεί η δοκιμαστική λειτουργία (ο αέρας παίρνει κολλημένος στο στροφείο), ο λιμένας εξόδου υδραντλιών πρέπει να είναι κάθετος ή στον ανώτερο του στροφείου. (δείτε το σχήμα 1)

6: Ο συνδεδεμένος σωλήνας πρέπει να τοποθετηθεί κάθετα (ή κανένας αγκώνας σε 20cm) για να καταστήσει τον αέρα απαλλαγμένο εύκολα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιηθεί λιγότερο από 90 βαθμούς
Αγκώνας (δείτε το σχήμα 2).

7: Μην μπορέστε να χρησιμοποιήσετε το νερό της θάλασσας ή άλλη βαριά ρύπανση με το μεγάλο υγρό ακαθαρσιών σιταριού ως υγρό μέσο.
24VDC 1800L/M ηλεκτρικός έλεγχος υδραντλιών PWM οχημάτων 9M 100W BLDC 0
Παράμετρος θερμοκρασίας
Μέση υγρή θερμοκρασία: -40℃ σε +85℃ (- 40°F + 185°F)
Περιβαλλοντική θερμοκρασία εργασίας: -40℃ (- 40°F σε +185°F) στην υγρασία +85℃ ≤90%
Θερμοκρασία αποθήκευσης: -40℃ σε +70℃ (- 40°F σε +158°F) (μέχρι 100 ℃, αλλά θα κοντύνει τη ζωή υπηρεσιών)
Πίεση συστημάτων
φραγμός -0,2 έως 2,5 (100℃ (212°F).
Η ζωή υπηρεσιών είναι περισσότερο από 20.000 ώρες βασισμένες στην εκτιμημένη τάση και (86°F) την περιβαλλοντική θερμοκρασία 36℃.
Σειρά τάσης
Εκτιμημένη υδραντλία 12V, εφαρμόσιμη σειρά 9V - 16V
Εκτιμημένη υδραντλία 24V, εφαρμόσιμη σειρά 18V - 30V
Αν και η μηχανή μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα της τάσης και της θερμοκρασίας, αλλά η υπερβολικές ή πάρα πολύ χαμηλές τάση και η θερμοκρασία έχουν επιπτώσεις στη ζωή υπηρεσιών της μηχανής, η αντλία δεν μπορεί να εκτεθεί στη θερμική ακτινοβολία περιβαλλοντική.

Μέσο υγρό: καθαρό νερό, υγρό μίγμα (νερό με την κάτωθι γλυκόλη 60%)


■Ηλεκτρική παράμετρος

Τάση εργασίας

(VDC)

Εκτιμημένη δύναμη

(ψ)

Εκτιμημένη ροή

(Λ/Ω)

Διαστάσεις

(χιλ.)

Βάρος

(ζ)

18-30V (24V)

100W Q=1800L/H H=9M 148*90*132 1.12KG









Πρότυπο συνδετήρων και οι αντίστοιχες ηλεκτρικές ιδιότητες (δείτε το σχήμα 3):

Amp282106-1 1 (ο Μαύρος) 2 (κίτρινος) 3 (μπλε) 4 (ο Μαύρος)
(αντιστοιχημένο βούλωμα
Amp282109-1)
GND Το ελάττωμα ανατροφοδοτεί PWM +24V







24VDC 1800L/M ηλεκτρικός έλεγχος υδραντλιών PWM οχημάτων 9M 100W BLDC 1
■Χαρακτήρας PWM
24VDC 1800L/M ηλεκτρικός έλεγχος υδραντλιών PWM οχημάτων 9M 100W BLDC 2

Κύκλος καθήκοντος Περιγραφή Παρατήρηση:
1: Μετρικό λάθος 2% κύκλων καθήκοντος PWM
2: Τάση PWM: 24VDC/12VDC (όπως την τάση αντλιών)
συχνότητα: 50-1000KHz
3: Συνιστώμενο καθήκον στάσεων PWM: 10%
4: Το συνιστώμενο καθήκον 0% ως PWM αποσυνδέει
0%≤duty≤10% Κράτος στάσεων
11%≤duty≤55% Ελάχιστο τρέξιμο ταχύτητας
56%≤duty≤90% Τρόπος PWM
(Γραμμική σειρά ελέγχου ταχύτητας)
91%≤duty≤100% Ανώτατο τρέξιμο ταχύτητας


24VDC 1800L/M ηλεκτρικός έλεγχος υδραντλιών PWM οχημάτων 9M 100W BLDC 3
■Προσοχές
1. Περιβαλλοντική θερμοκρασία εργασίας: - 40℃--85℃, πρέπει να προσπαθήσει να αποφύγει κοντά στο καταλυτικές, εκφόρτισης αερίου σύστημα σωλήνων τρεις-στοιχείων και τη μηχανή κατά τη διάρκεια της εγκατάστασης, να εξασφαλίσει τη θερμοκρασία εργασιακών περιβαλλόντων.
2. Η θέση εγκαταστάσεων της υδραντλίας πρέπει όσο το δυνατόν περισσότερο κοντά στη χαμηλή στάθμη ύδατος, να επεκτείνει τη ζωή υπηρεσιών της αντλίας.
4. Παρακαλώ χρησιμοποιήστε την αντλία μακριά από το σκονισμένο περιβάλλον, η σκόνη είναι επιβλαβής για να μειώσει τη ζωή υπηρεσιών
5. Δώστε προσοχή στην αγνότητα του νερού, αποφύγετε για να φράξετε και στροφείο-εμποδισμένος για να μειώσει τη ζωή υπηρεσιών της αντλίας
Παράμετρος απόδοσης
24VDC 1800L/M ηλεκτρικός έλεγχος υδραντλιών PWM οχημάτων 9M 100W BLDC 4

  • Εξωτερική διάσταση
  • 24VDC 1800L/M ηλεκτρικός έλεγχος υδραντλιών PWM οχημάτων 9M 100W BLDC 5
  • 24VDC 1800L/M ηλεκτρικός έλεγχος υδραντλιών PWM οχημάτων 9M 100W BLDC 6
  • 24VDC 1800L/M ηλεκτρικός έλεγχος υδραντλιών PWM οχημάτων 9M 100W BLDC 7

Ετικέττες προϊόντων: βαρέων καθηκόντων ηλεκτρική υδραντλία μηχανών υδραντλιών ηλεκτρική
