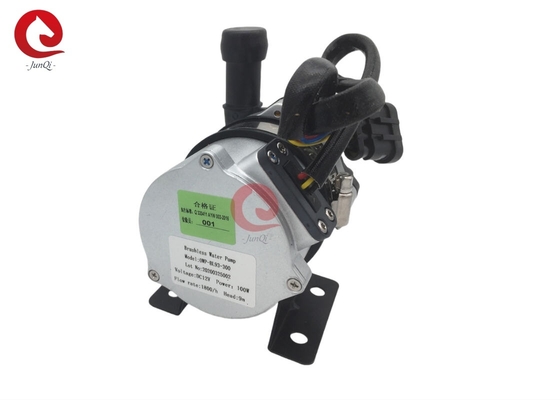

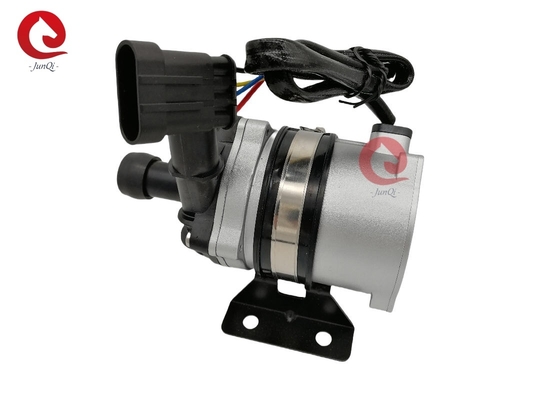

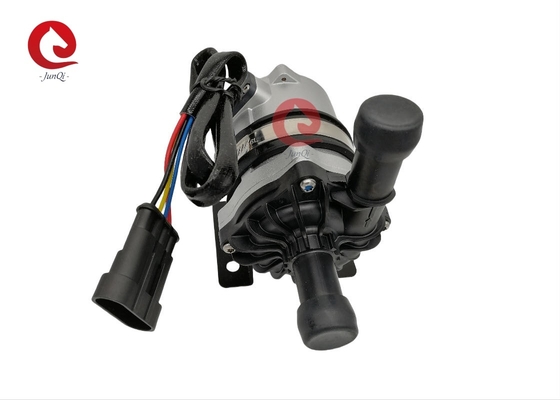

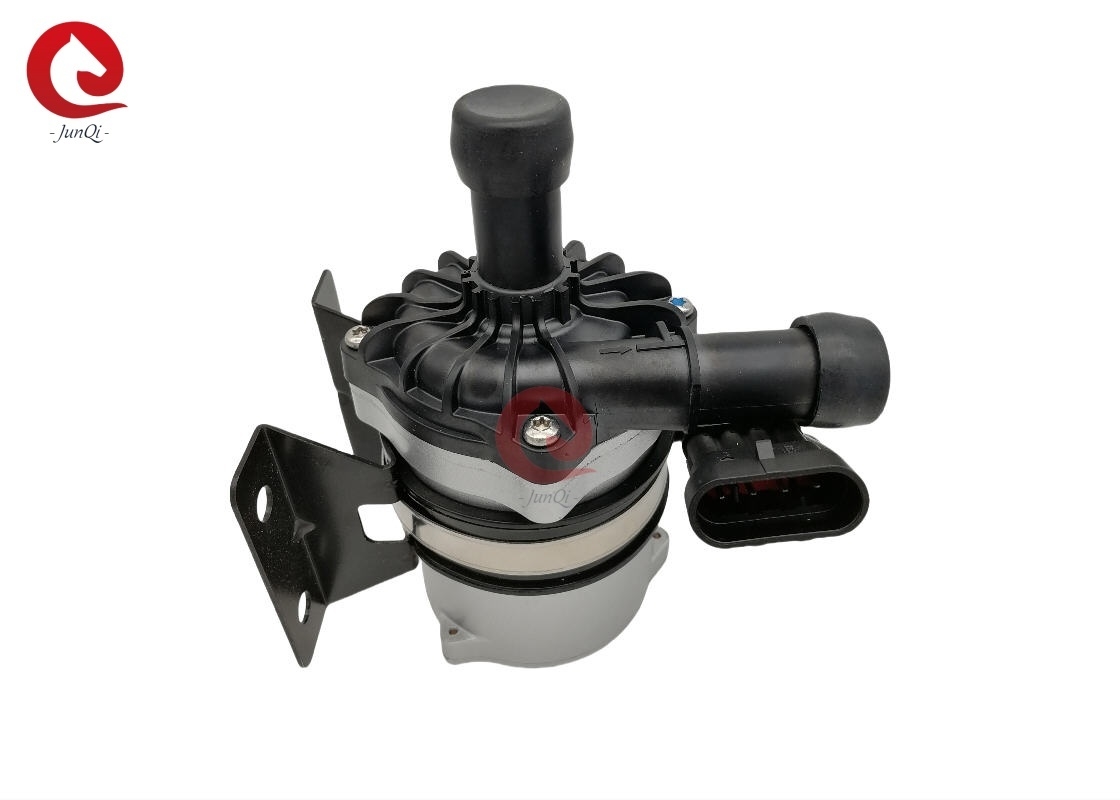

αβούρτσιστη αντλία Colant διαγνωστικών λάθους γλυκόλης ελέγχου υδραντλιών PWM ΣΥΝΕΧΏΝ μηχανών 24V 100W

OWP-BL93-301 ηλεκτρική αντλία νερού 24V DC 1800L/M, H=9M, 100W BLDC αντλία νερού με έλεγχο PWM

Ενίσχυση/κυκλοφορία/Μεταβλητή συχνότητα/Χαμηλού θορύβου/αντλία θωράκισης/Έλεγχος PWM/Ανατροφοδότηση σφάλματος

OWP-BL93-301 100W BLDC Αντλία Νερού Με Έλεγχο PWM Και Διάγνωση Σφαλμάτων αντλία ψυκτικού, αντλία γλυκόλης, αντλία νερού bldc

■ Εφαρμογές
Χρησιμοποιείται ευρέως σε υβριδικά λεωφορεία, υβριδικά επιβατικά αυτοκίνητα, ηλεκτρικά οχήματα, τρένα και πλοία και άλλα συστήματα θέρμανσης και ψύξης.

■ Χαρακτηριστικά
◆Μετάδοση μαγνητικής δύναμης (δομή αντλίας θωράκισης) Φυγοκεντρική αντλία
◆Υψηλής απόδοσης κινητήρας συνεχούς ρεύματος χωρίς ψήκτρες, χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση, μεγάλη διάρκεια ζωής.
◆Με μεγάλο εύρος θερμοκρασίας λειτουργίας
◆Έλεγχος ταχύτητας σήματος PWM
◆Με σταθερό έλεγχο ροής
◆Προστασία αντίστροφης πολικότητας
◆Προστασία ξηρής λειτουργίας
◆Υπερτάση, προστασία υπερέντασης
◆Υπερφόρτωση, προστασία υπερθερμανσης

■ Τεχνική περιγραφή (σχετικά μέρη σε επαφή με το υγρό)
Κέλυφος κεφαλής αντλίας: PPS+GF
Πτερωτή: PPS+GF
Κοιλότητα θωράκισης: PPS+GF
Χιτώνιο άξονα: Σύνθετα υλικά ρητίνης άνθρακα
Άξονας: άξονας από ανοξείδωτο χάλυβα
Κέλυφος μαγνήτη: πλαστική κάψουλα νάιλον
Δακτύλιος στεγανοποίησης: EPDM

■ Συσκευή οδήγησης (Συμπεριλαμβανομένου του κινητήρα)
Ηλεκτρομαγνήτης οδήγησης: μαγνήτης με πλαστική κάψουλα νάιλον
Βίδες και παξιμάδια: Ανοξείδωτος χάλυβας SUS 304
Κινητήρας οδήγησης: κινητήρας χωρίς ψήκτρες
Πλαίσιο καλωδίων κινητήρα: PPA GF
Κέλυφος αντλίας: Χυτό περίβλημα αλουμινίου με επεξεργασία αμμοβολής και εμποτισμού

Βραχίονας: Χάλυβας με επίστρωση πούδρας
Δακτύλιος βραχίονα: Ανοξείδωτος χάλυβας US 304 + Δακτύλιος από καουτσούκ απόσβεσης
Αδιάβροχο με βάση την βαθμολογία IP68 (en60529)
Μοντέλο σύνδεσης: AMP282106-1 (αντιστοιχισμένο βύσμα AMP282088-1)
Διάμετρος ακροφυσίου: 22,4mm (εσωτερική διάμετρος: 16mm)

■ Προδιαγραφές μοντέλου
OWP-BL93-301 (24VDC)
■ Οδηγίες τοποθέτησης
Οι αντλίες της σειράς OWP-BL93-300 είναι φυγοκεντρικές αντλίες που απαιτούν προ-γέμισμα,
Η αντλία εγκαθίσταται στην χαμηλότερη θέση του συστήματος για να διασφαλιστεί ότι η πτερωτή είναι πάντα βυθισμένη στο υγρό ή προ-γεμίστε την αντλία πριν την ενεργοποίηση.
1: Η αντλία δεν πρέπει να λειτουργεί σε ξηρή κατάσταση, παρόλο που μπορεί να λειτουργήσει σε ξηρή κατάσταση για 30 δευτερόλεπτα (μετά από 30 δευτερόλεπτα ξηρής λειτουργίας, θα σταματήσει αυτόματα), Η ξηρή λειτουργία θα κάνει θόρυβο, αυξάνοντας επίσης την τριβή στον άξονα και το χιτώνιο του άξονα.

2: Χρησιμοποιήστε τον συνιστώμενο σωλήνα διαμέτρου που συνδέει την είσοδο της αντλίας, εάν χρησιμοποιήσετε έναν εύκαμπτο σωλήνα μικρότερης διαμέτρου στην είσοδο της αντλίας, Λόγω της αρνητικής πίεσης στην αντλία, ο εξωτερικός αέρας εισέρχεται ευκολότερα στην αντλία μέσω του αγωγού, θα μειώσει την απόδοση της αντλίας και οι φυσαλίδες αέρα θα προκαλέσουν ζημιά στην αντλία.

3: Όπως φαίνεται από την κατεύθυνση εισόδου της αντλίας, η πτερωτή περιστρέφεται δεξιόστροφα (δείτε το βέλος στη θύρα εξόδου).

4: Η αντλία μπορεί να εγκατασταθεί κάθετα ή οριζόντια (δείτε το σχήμα 1) Όταν εγκαθίσταται κάθετα, η θύρα εξόδου πρέπει να είναι προς τα πάνω.

5: Για να αποφευχθεί η ξηρή λειτουργία (ο αέρας κολλάει στην πτερωτή), η θύρα εξόδου της αντλίας νερού πρέπει να είναι κάθετη ή στο πάνω μέρος της πτερωτής. (δείτε το σχήμα 1)

6: Ο συνδεδεμένος σωλήνας πρέπει να είναι τοποθετημένος κάθετα (ή χωρίς αγκώνα στα 20cm) για να διευκολύνεται η εκκένωση του αέρα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιείται λιγότερο από 90 μοίρες
Αγκώνας (δείτε το σχήμα 2).

7: Δεν μπορείτε να χρησιμοποιήσετε θαλασσινό νερό ή άλλα βαριά υγρά ρύπανσης με μεγάλα σωματίδια ακαθαρσιών ως υγρό μέσο.

Θερμοκρασία παράμετρος
Θερμοκρασία υγρού μέσου: -40℃ έως +85℃ (-40°F έως + 185°F)
Θερμοκρασία περιβάλλοντος λειτουργίας: -40℃ έως +85℃ (-40°F έως +185°F) Υγρασία ≤90%
Θερμοκρασία αποθήκευσης: -40℃ έως +70℃ (-40°F έως +158°F) (έως 100 ℃, αλλά θα μειώσει τη διάρκεια ζωής)
■ Πίεση συστήματος
-0,2 έως 2,5 bar (100℃ (212°F).
Η διάρκεια ζωής είναι πάνω από 20.000 ώρες με βάση την ονομαστική τάση και τη θερμοκρασία περιβάλλοντος 36℃(86°F).
■ Εύρος τάσης
Ονομαστική αντλία νερού 12V, εύρος λειτουργίας 9V - 16V
Ονομαστική αντλία νερού 24V, εύρος λειτουργίας 18V - 30V
Αν και ο κινητήρας μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα τάσης και θερμοκρασίας, αλλά η υπερβολική ή πολύ χαμηλή τάση και θερμοκρασία θα επηρεάσουν τη διάρκεια ζωής του κινητήρα, η αντλία δεν μπορεί να εκτεθεί σε θερμική ακτινοβολία περιβάλλοντος.

Υγρό μέσο: καθαρό νερό, υγρό μείγμα (Νερό με κάτω από 60% γλυκόλη)


■ Ηλεκτρική παράμετρος

Μοντέλο σύνδεσης και οι αντίστοιχες ηλεκτρικές ιδιότητες (δείτε το σχήμα 3):

■Χαρακτήρας PWM

■ Προσοχές
1. Θερμοκρασία περιβάλλοντος λειτουργίας: -40℃--85℃, θα πρέπει να προσπαθήσετε να αποφύγετε την εγγύτητα με το τριμερές καταλυτικό σύστημα, το σύστημα σωλήνων εκκένωσης αερίου και τον κινητήρα κατά την εγκατάσταση, να διασφαλίσετε τη θερμοκρασία περιβάλλοντος λειτουργίας.
2. Η θέση εγκατάστασης της αντλίας νερού θα πρέπει όσο το δυνατόν περισσότερο να είναι κοντά στο χαμηλό επίπεδο νερού, για να παρατείνει τη διάρκεια ζωής της αντλίας.
4. Χρησιμοποιήστε την αντλία μακριά από το περιβάλλον με σκόνη, η σκόνη είναι επιβλαβής για τη μείωση της διάρκειας ζωής
5. Δώστε προσοχή στην καθαρότητα του νερού, αποφύγετε το μπλοκάρισμα και το μπλοκάρισμα της πτερωτής για να μειώσετε τη διάρκεια ζωής της αντλίας
■ Παράμετρος απόδοσης

• Εξωτερική διάσταση
•
•
•
