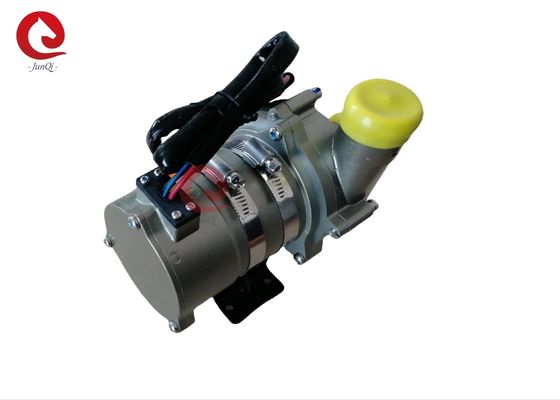

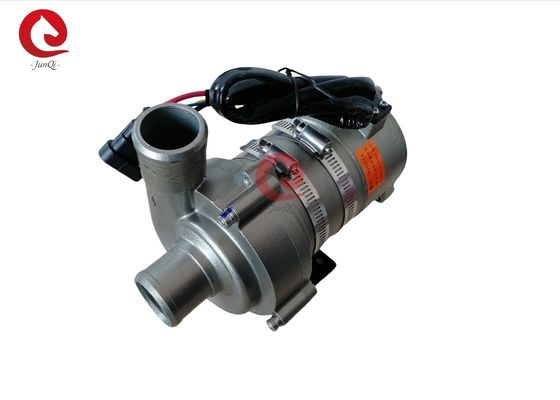

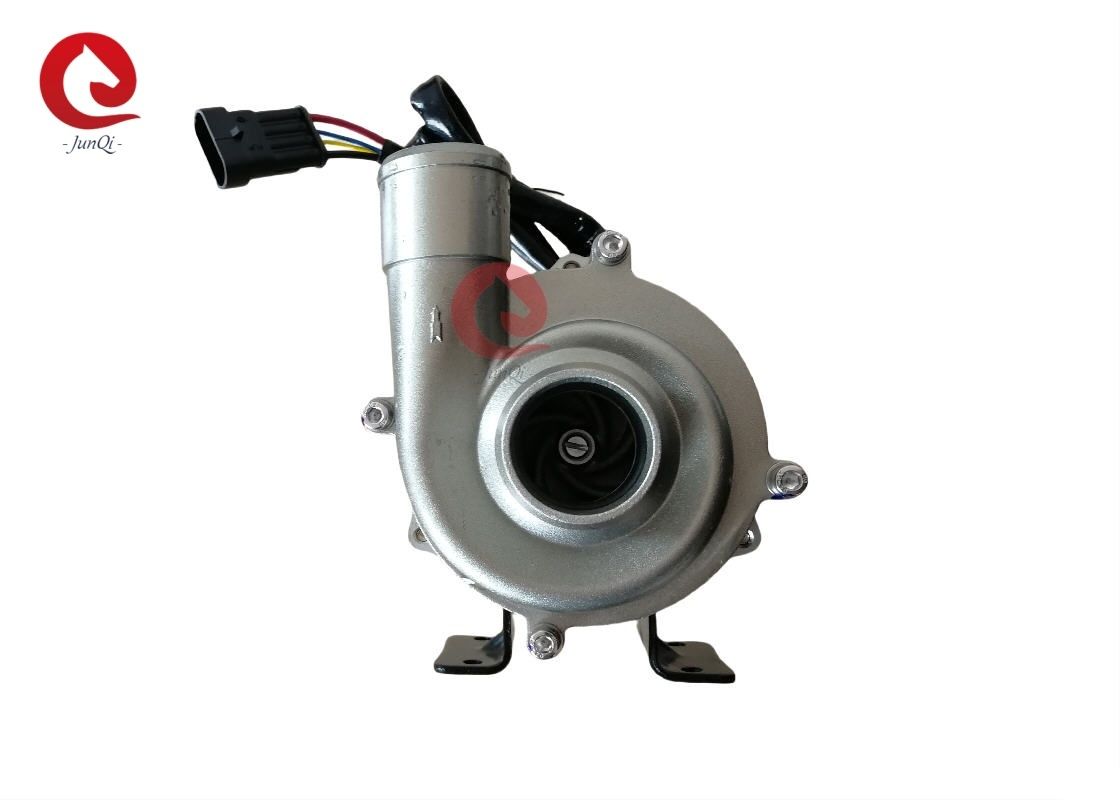

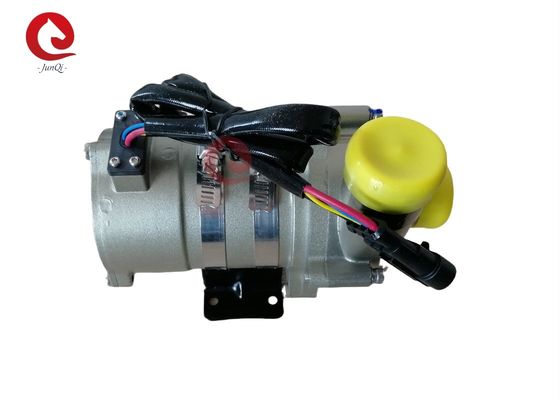

Αντλία φυγόκεντρου κινητήρα DC χωρίς ψήκτρες DC 24V 240W ηλεκτρική αντλία νερού βαρέως τύπου για ηλεκτρικό λεωφορείο, μπαταρία φορτηγού και ψύξη ελεγκτή με PWM
OWP-7000KL67 240W ηλεκτρική αντλία νερού βαρέως τύπου για ηλεκτρικό λεωφορείο/μπαταρία φορτηγού και σύστημα ψύξης ελεγκτή
■ Εφαρμογές
Χρησιμοποιείται ευρέως σε υβριδικά λεωφορεία, υβριδικά επιβατικά αυτοκίνητα, ηλεκτρικά οχήματα, τρένα, πλοία και άλλα συστήματα θέρμανσης και
κυκλοφορίας ψύξης.
■ Χαρακτηριστικά
◆ Φυγόκεντρη αντλία
◆ Μετάδοση μαγνητικής δύναμης
◆ Κινητήρας DC χωρίς ψήκτρες υψηλής απόδοσης, χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση, μεγάλη διάρκεια ζωής.
◆ Με μεγάλο εύρος θερμοκρασίας λειτουργίας
◆ Έλεγχος ταχύτητας σήματος PWM (προαιρετικό)
◆ Έξοδος διαγνωστικού σήματος (προαιρετικό)
◆ Με σταθερό έλεγχο ροής
◆ Προστασία αντίστροφης πολικότητας
◆ Προστασία ξηρής λειτουργίας
◆ Προστασία υπέρτασης, υπερέντασης
◆ Προστασία υπερφόρτωσης, υπερθέρμανσης
■ Τεχνική περιγραφή (σχετικά μέρη σε επαφή με το υγρό)
Κέλυφος κεφαλής αντλίας: Χύτευση από κράματα αλουμινίου
Πτερωτή: PPS+GF
Κοίλωμα ασπίδας: PPS+GF
Χιτώνιο άξονα: σύνθετα υλικά καρβιδίου του πυριτίου
Άξονας: ανοξείδωτος χάλυβας (3CR14) άξονας
Μαγνητικό περίβλημα: πλαστικοποίηση PPS
Δακτύλιος στεγανοποίησης: EPDM
■ Συσκευή οδήγησης (Συμπεριλαμβανομένου του κινητήρα)
Περιστροφικός δρομέας: μαγνήτης πλαστικοποιημένος με PPS
Βίδες και παξιμάδια: ανοξείδωτος χάλυβας SUS 304
Κινητήρας οδήγησης: κινητήρας χωρίς ψήκτρες
Πλαίσιο καλωδίων κινητήρα: PPA GF
Περίβλημα αντλίας: Χυτό περίβλημα αλουμινίου με αμμοβολή και ανοδίωση + επίστρωση σκόνης PE.
Βάση: χάλυβας
Στήριγμα στεφάνης: ανοξείδωτος χάλυβας US 304
Αδιάβροχο με βάση την βαθμολογία IP67 (en60529)
Μοντέλο συνδετήρα: AMP282104-1 (αντιστοιχισμένο βύσμα AMP282109-1)
Διάμετρος ακροφυσίου: 40mm (1,5 ίντσες)
■ Οδηγίες τοποθέτησης
Οι αντλίες σειράς OWP-7000KL67 είναι φυγόκεντρες αντλίες που απαιτούν προ-γέμισμα,
Η αντλία εγκαθίσταται στην χαμηλότερη θέση του συστήματος για να διασφαλιστεί ότι η πτερωτή είναι πάντα
βυθισμένη στο υγρό ή προ-γεμίστε την αντλία πριν την ενεργοποίηση.
1: Η αντλία δεν πρέπει να λειτουργεί σε ξηρή κατάσταση, παρόλο που μπορεί να λειτουργεί σε ξηρή κατάσταση για 15 λεπτά (μετά από 15
λεπτά ξηρής λειτουργίας, θα σταματήσει αυτόματα), Η ξηρή λειτουργία θα κάνει θόρυβο, αυξάνοντας επίσης
την τριβή στον άξονα και το χιτώνιο του άξονα.
2: Χρησιμοποιήστε τη συνιστώμενη διάμετρο σωλήνα που συνδέει την είσοδο της αντλίας, εάν χρησιμοποιείτε μικρότερη διάμετρο
εύκαμπτο σωλήνα εισόδου αντλίας, Λόγω της αρνητικής πίεσης στην αντλία, ο εξωτερικός αέρας εισέρχεται ευκολότερα στο
αντλία μέσω του αγωγού, θα μειώσει την απόδοση της αντλίας και επίσης ο αέρας
οι φυσαλίδες προκαλούν ζημιά στην αντλία.
3: Όπως φαίνεται από την κατεύθυνση εισόδου της αντλίας, η πτερωτή περιστρέφεται δεξιόστροφα (δείτε το βέλος στο
η θύρα εξόδου).
4: Η αντλία μπορεί να εγκατασταθεί κάθετα ή οριζόντια (δείτε το σχήμα 1) Όταν είναι εγκατεστημένη
κάθετα, η θύρα εξόδου πρέπει να είναι προς τα πάνω.
5: Για να αποφευχθεί η ξηρή λειτουργία (ο αέρας κολλάει στην πτερωτή), η θύρα εξόδου της αντλίας νερού πρέπει
να είναι κάθετη ή στο πάνω μέρος της πτερωτής. (δείτε το σχήμα 1)
6: Ο συνδεδεμένος σωλήνας πρέπει να είναι τοποθετημένος κάθετα (ή χωρίς αγκώνα σε 20 cm) για να κάνει τον αέρα
εκκενώνεται εύκολα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιείται λιγότερο από αγκώνα 90 μοιρών (δείτε το σχήμα 2).
7: Δεν μπορείτε να χρησιμοποιήσετε θαλασσινό νερό ή άλλη βαριά ρύπανση με υγρό με μεγάλη ακαθαρσία ως υγρό
μέσο.
Παράμετρος θερμοκρασίας
Θερμοκρασία υγρού μέσου: -40℃ έως +85℃ (-40°F έως +185°F)
Θερμοκρασία περιβάλλοντος λειτουργίας: -40℃ έως +120℃ (-40°F έως +248°F)
Θερμοκρασία αποθήκευσης: -40℃ έως +70℃ (-40°F έως +158°F)
(έως 100 ℃, αλλά θα μειώσει τη διάρκεια ζωής)
■ Πίεση συστήματος
-0,2 έως 2,5 bar (100℃ (212°F).
Η διάρκεια ζωής είναι πάνω από 20.000 ώρες με βάση την ονομαστική τάση και 36℃(86°F) περιβάλλοντος
θερμοκρασία.
■ Εύρος τάσης
Ονομαστική αντλία νερού 24V, εύρος λειτουργίας 18V - 32V
Αν και ο κινητήρας μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα τάσης και θερμοκρασίας, αλλά υπερβολική ή πολύ
χαμηλή τάση και θερμοκρασία θα επηρεάσουν τη διάρκεια ζωής του κινητήρα, η αντλία δεν μπορεί να είναι
εκτεθειμένη σε θερμική ακτινοβολία περιβάλλοντος.
Υγρό μέσο: υγρό μείγμα (Νερό με κάτω από 60% γλυκόλη)
■ Ηλεκτρική παράμετρος
|
Τάση λειτουργίας
(VDC)
|
Ονομαστική ισχύς
(W)
|
Ονομαστική ροή
(L/H)
|
Διαστάσεις
(mm)
|
Βάρος
(g)
|
| 24V(18V-32V) |
240W |
Q=2800L/H,
H≥16M
|
190*90*157 |
2200g |
Μοντέλο συνδετήρα και οι αντίστοιχες ηλεκτρικές ιδιότητες (δείτε το σχήμα 3):
|
AMP282104
(Αντιστοιχισμένο βύσμα AMP282109-1)
|
1 |
2 |
| +24V |
GND |
| Πάχος σύρματος |
Το μεγαλύτερο σύρμα που χρησιμοποιείται * |
| |
24V |
| 1,5 mm² |
16m |
| 2,5 mm² |
25m |
| 3 mm² |
31m |
| 4 mm² |
40m |
Το συνιστώμενο μέγεθος σύρματος είναι (Με βάση την πτώση τάσης 3%)
* Το μήκος του σύρματος σημαίνει την απόσταση από την αντλία στην μπαταρία
■ Προσοχές
1. Θερμοκρασία περιβάλλοντος λειτουργίας: -40℃--120℃, θα πρέπει να προσπαθήσετε να αποφύγετε την εγγύτητα με το τριοξειδικό καταλυτικό σύστημα, το σύστημα σωλήνων εκκένωσης αερίου και τον κινητήρα κατά την εγκατάσταση, να διασφαλίσετε τη θερμοκρασία περιβάλλοντος λειτουργίας.
2. Η θέση εγκατάστασης της αντλίας νερού θα πρέπει όσο το δυνατόν περισσότερο κοντά στο χαμηλό επίπεδο νερού, για να παρατείνει τη διάρκεια ζωής της αντλίας.
4. Χρησιμοποιήστε την αντλία μακριά από το περιβάλλον με σκόνη, η σκόνη είναι επιβλαβής για τη μείωση της διάρκειας ζωής
5. Δώστε προσοχή στην καθαρότητα του νερού, αποφύγετε το μπλοκάρισμα και το μπλοκάρισμα της πτερωτής για να μειώσετε τη διάρκεια ζωής της αντλίας
■ Παράμετρος απόδοσης
