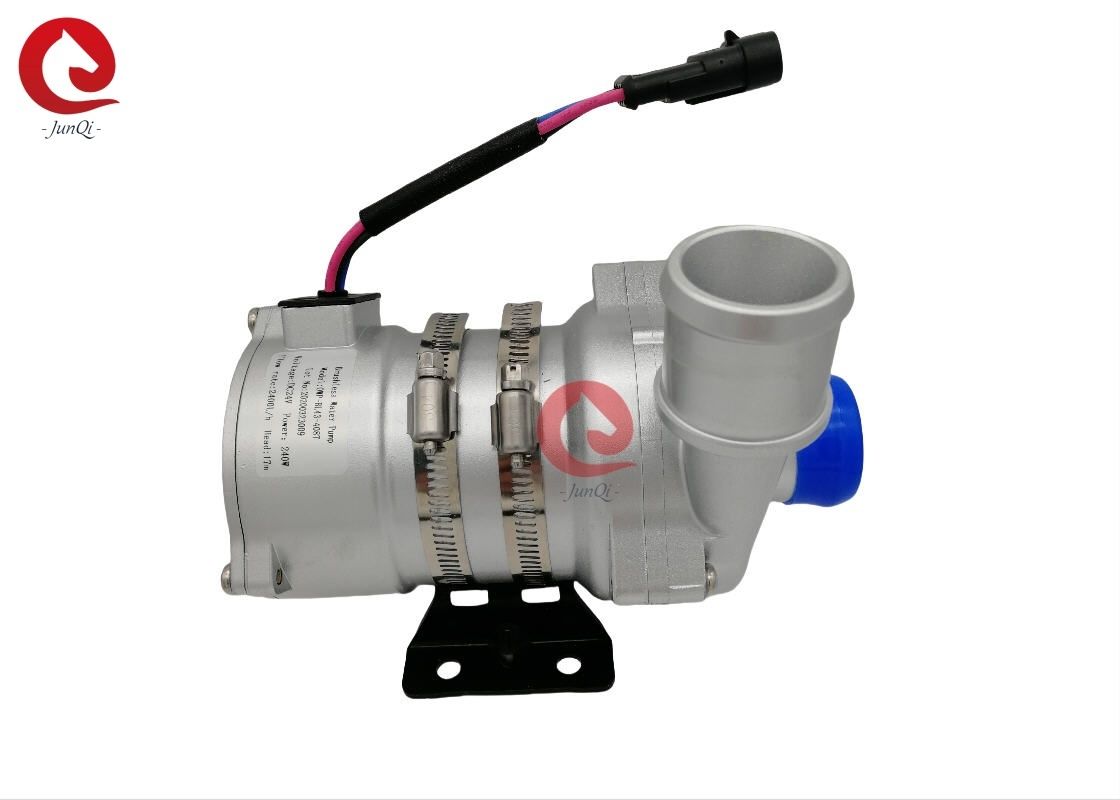

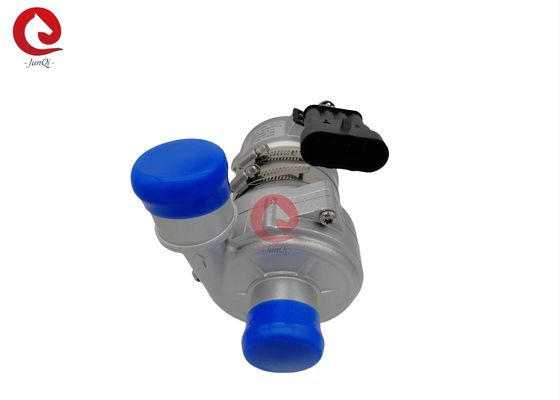

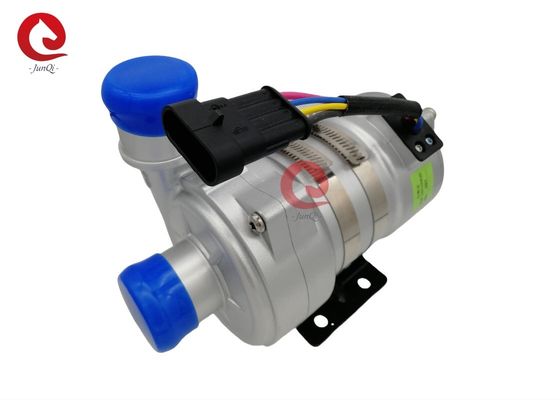

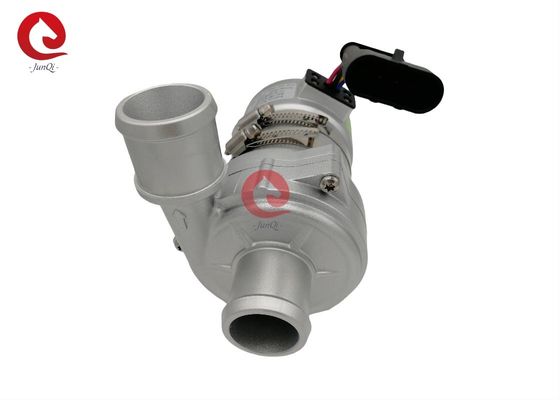

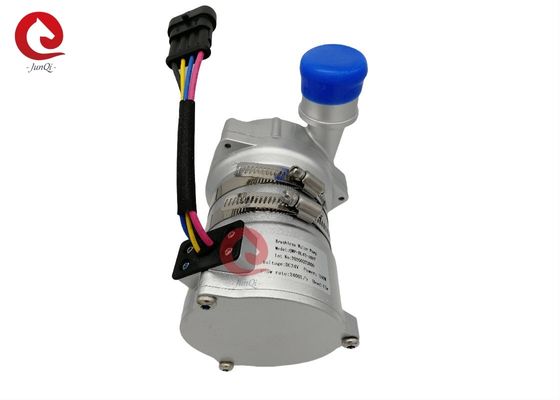

240W PWM Brushless DC Motor Βρύση νερού JP-BL43-408T Για ψύξη μπαταρίας EV

DC 24 V 240W αυτοκινητοβιομηχανία Ηλεκτρικός μηχανοκίνητος αντλία νερού για BEV λεωφορείο / PHEV οχήματα κυκλοφορία ψυκτικού με PWM

Ενίσχυση/κυκλοφορία/Παραλλακτική συχνότητα/Λιγός θόρυβος/κεντρόστρωτη αντλία

Ελέγχος PWM/διάγνωση σφαλμάτων

■ Εφαρμογές
Χρησιμοποιείται ευρέως σε υβριδικά λεωφορεία, υβριδικά επιβατικά αυτοκίνητα, ηλεκτρικά οχήματα, τρένα, πλοία και άλλα συστήματα κυκλοφορίας θέρμανσης και ψύξης.


■ Τεχνική περιγραφή (συναφείς μέρη σε επαφή με το υγρό)
Κεφάλαια αντλίας:
Προβολέας: PPS+GF
Κωλότητα ασπίδας: PPS+GF
Κεφαλάκι άξονα: σύνθετα υλικά καρμπορούντου
Άξονας: άξονας από ανοξείδωτο χάλυβα (3CR14)
Κουτί μαγνητικού: πλαστική κάψουλα PPS
Δαχτυλίδι σφραγίδας: EPDM
ΕΜΚ: βαθμός 3
Θόρυβος:≤61dB

■ Μηχανή κίνησης (συμπεριλαμβανομένου του κινητήρα)
Οδηγούμενος ρότορας: πλαστικός μαγνήτης σε κάψουλα PPS
Στροφές και νάτσες: SUS 304 από ανοξείδωτο χάλυβα
Κινητήρας οδήγησης: μηχανοκίνητος κινητήρα συνεχούς ρεύματος χωρίς βούρτσα
Φρέμα καλωδίου κινητήρα: PPA GF
Κεφάλαιο αντλίας: Τυποποιημένη θήκη αλουμινίου με αμμοκροτήματα και ανωδίαση + επικάλυψη σε σκόνη PE.

Κράφτης: χάλυβα
Κεραυνός: ατσάλι ατσάλινο US 304
Αδιάβροχο με βάση την αξιολόγηση IP68 (en60529)
Πρότυπο συνδέσμου: AMP282106-1 (συμφωνημένη πρίζα AMP282088-1)
Διάμετρος του ακροφύλλου: 38 mm (1.5 ίντσες)



■ ΕπικοινωνίαΟδηγία τοποθέτησης
Οι αντλίες της σειράς JP-BL43-408T είναι φυγοκεντρικές αντλίες που απαιτούν προγεμισμένες,
Η αντλία εγκαθίσταται στη χαμηλότερη θέση του συστήματος για να εξασφαλίζεται ότι η τροχιά είναι πάντα βυθισμένη στο υγρό ή έχει προγεμιστεί η αντλία πριν ενεργοποιηθεί.
Επικεφαλής
1: Η αντλία δεν πρέπει να λειτουργεί σε στεγνή λειτουργία, παρόλο που μπορεί να λειτουργεί σε στεγνή λειτουργία για 15 λεπτά (μετά από 15 λεπτά στεγνή λειτουργία, θα σταματήσει αυτόματα), η στεγνή λειτουργία θα κάνει θόρυβο,επίσης αυξάνοντας την τριβή στον άξονα και το μανίκι του άξονα.

2:Χρησιμοποιήστε τον συνιστώμενο διάμετρο σωλήνα που συνδέει την είσοδο της αντλίας, εάν χρησιμοποιείτε μια μικρότερη διάμετρος σωλήνα είσοδο της αντλίας, λόγω της αρνητικής πίεσης στην αντλία,ο εξωτερικός αέρας εισέρχεται ευκολότερα στην αντλία μέσω του αγωγού, θα προκαλέσει υποβάθμιση της απόδοσης της αντλίας, και επίσης οι φυσαλίδες αέρα προκαλούν βλάβη στην αντλία.

3: Όπως φαίνεται από την κατεύθυνση εισόδου της αντλίας, η τροχιά περιστρέφεται με την κατεύθυνση των δεικτών του ρολογιού (βλ. το βέλος στην πύλη εξόδου).

4: Η αντλία μπορεί να τοποθετηθεί κάθετα ή οριζόντια (βλέπε σχήμα 1) Όταν τοποθετείται κάθετα, η θύρα εξόδου πρέπει να είναι προς τα πάνω.

5Για να αποφευχθεί η στεγνή ροή (ο αέρας κολλάει στον τροχό), η πύλη εξόδου της αντλίας νερού πρέπει να είναι κατακόρυφη ή στο πάνω μέρος του τροχού (βλέπε σχήμα 1).

6: Ο συνδεδεμένος σωλήνας πρέπει να είναι κάθετα τοποθετημένος (ή χωρίς αγκώνα σε 20 cm) για να μπορεί ο αέρας να απορρίπτεται εύκολα, ο σωλήνας εξόδου δεν πρέπει να χρησιμοποιείται σε απόσταση μικρότερη από 90 μοίρες αγκώνα (βλέπε σχήμα 2).

7: Δεν μπορεί να χρησιμοποιηθεί το θαλασσινό νερό ή άλλη βαριά ρύπανση με υγρό μεγάλης ακαθαρσίας κόκκων ως υγρό μέσο.




■ Θερμοκρασία παράμετρος
Μέση θερμοκρασία υγρού: -40°C έως +85°C (-40°F έως + 185°F)
Εργασιακή θερμοκρασία περιβάλλοντος: -40°C έως +120°C (-40°F έως +248°F)
Θερμοκρασία αποθήκευσης: -40°C έως +70°C (-40°F έως +158°F)
(έως 100 °C, αλλά θα μειώσει τη διάρκεια ζωής)
■ ΕπικοινωνίαΠίεση συστήματος
-0, 2 έως 2,5 bar (100°C).
Η διάρκεια ζωής είναι άνω των 20.000 ωρών με βάση την ονομαστική τάση και την θερμοκρασία περιβάλλοντος 36 °C (~ 86 °F).
■ ΕπικοινωνίαΠεδίο τάσης
Διορισμένη αντλία νερού 24V, εύρος λειτουργίας 18V - 32V
Αν και ο κινητήρας μπορεί να χρησιμοποιηθεί σε ευρύ φάσμα τάσης και θερμοκρασίας, η υπερβολική ή πολύ χαμηλή τάση και θερμοκρασία θα επηρεάσουν τη διάρκεια ζωής του κινητήρα.η αντλία δεν μπορεί να εκτεθεί σε θερμική ακτινοβολία του περιβάλλοντος.

Μεσαίο υγρό: υγρό μείγμα (Νερό με λιγότερο από 60% γλυκόλη)


■ ΕπικοινωνίαΗλεκτρική παράμετρος

Πρότυπο συνδέσμου και αντίστοιχες ηλεκτρικές ιδιότητες (βλέπε σχήμα 3):

■ ΕπικοινωνίαΧαρακτήρας PWM





Συνιστώμενο μέγεθος καλωδίου είναι (βάσει πτώσης τάσης 3%)
*Το μήκος του καλωδίου σημαίνει την απόσταση από την αντλία στην μπαταρία



■ ΕπικοινωνίαΠροσοχή
1. εργασιακή θερμοκρασία περιβάλλοντος: -40°C-120°C, πρέπει να αποφεύγεται η προσέγγιση του καταλύτη τριών στοιχείων, του συστήματος σωλήνων εκκένωσης αερίων και του κινητήρα κατά την εγκατάσταση,εξασφαλίζει τη θερμοκρασία του περιβάλλοντος εργασίας.
2Η θέση εγκατάστασης της αντλίας νερού πρέπει να είναι όσο το δυνατόν πιο κοντά στο χαμηλό επίπεδο νερού, ώστε να παρατείνεται η διάρκεια ζωής της αντλίας.
4. Παρακαλούμε χρησιμοποιήστε την αντλία μακριά από το σκόνη περιβάλλον, η σκόνη είναι επιβλαβής για να μειώσει τη διάρκεια ζωής
5. Δώστε προσοχή στην καθαρότητα του νερού, να αποφύγετε να μπλοκάρει και τροχιά-μπλοκαρισμένο για να μειώσει τη διάρκεια ζωής της αντλίας

■ ΕπικοινωνίαΠαράμετρος απόδοσης

■ ΕπικοινωνίαΕξωτερική διάσταση
