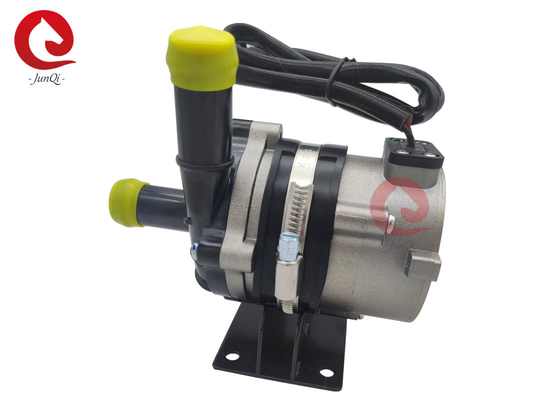

JP100-24V Brushless DC Motor Pump PWM Control 24V 100W Τυποποιημένη ψύξη κυκλωμάτων καυσίμου

JUNQI JP100-24V αντλία κινητήρα συνεχούς ρεύματος χωρίς βούρτσα, PWM έλεγχο 24V 100W κυκλική κυψέλη καυσίμου ψύξη ηλεκτρική αντλία νερού

Βασικά χαρακτηριστικά:

1. Σταθερή ισχύς: Η ισχύς της αντλίας νερού είναι βασικά σταθερή όταν η τάση τροφοδοσίας dc9v-16v αλλάζει.

2. Προστασία από υπερθερμοκρασία: Όταν η θερμοκρασία περιβάλλοντος υπερβαίνει τους 100 °C (περιοριστική θερμοκρασία), η αντλία ενεργοποιεί τη λειτουργία αυτοπροστασίας, προκειμένου να εγγυηθεί τη διάρκεια ζωής της αντλίας,συνιστάται η εγκατάσταση σε χαμηλή θερμοκρασία ή καλύτερη θέση ροής αέρα).

3. Προστασία κατά της υπερτάσης: Η αντλία εισέρχεται σε τάση DC28V για 1 λεπτό, το εσωτερικό κύκλωμα της αντλίας δεν καταστρέφεται.

4. Προστασία από το μπλοκάρισμα της περιστροφής: Όταν υπάρχει είσοδος ξένου υλικού στον αγωγό, προκαλώντας την αντλία νερού να μπλοκάρει και να περιστρέφεται, το ρεύμα της αντλίας αυξάνεται ξαφνικά,η αντλία νερού σταματά να περιστρέφεται (ο κινητήρας της αντλίας νερού σταματά να λειτουργεί μετά από 20 επαναλειτουργίες, εάν η αντλία νερού σταματήσει να λειτουργεί, η αντλία νερού σταματά να λειτουργεί), η αντλία νερού σταματά να λειτουργεί και η αντλία νερού σταματά για να επανεκκινήσει την αντλία νερού και να επανεκκινήσει την αντλία για να επανέλθει στη φυσιολογική λειτουργία·

5Προστασία κατά της ξηρής λειτουργίας: Σε περίπτωση μη κυκλοφορίας του μέσου, η αντλία νερού θα λειτουργεί για 20 δευτερόλεπτα ή λιγότερο μετά την πλήρη εκκίνηση.

6Προστασία αντίστροφης σύνδεσης: Η αντλία νερού συνδέεται με την τάση DC28V, η πολικότητα της τροφοδοσίας ενέργειας αντιστρέφεται, διατηρείται για 1 λεπτό,και το εσωτερικό κύκλωμα της αντλίας νερού δεν έχει υποστεί ζημιά;

7Λειτουργία ρύθμισης ταχύτητας PWM

8 και λειτουργία υψηλού επιπέδου εξόδου σφάλματος

9- Απαλή εκκίνηση.

♣ Βασικές πληροφορίες

♣ Οδηγία τοποθέτησης:

♣ Παράμετρος θερμοκρασίας

Μέση θερμοκρασία υγρού: -40°C έως +120°C (-40°F έως + 248°F)

Εργασιακή θερμοκρασία περιβάλλοντος: -40°C έως +100°C (-40°F έως +212°F)

Θερμοκρασία αποθήκευσης: -40°C έως +70°C (-40°F έως +158°F)

(μέχρι 100 °C, αλλά θα μειώσει τη διάρκεια ζωής)

♣ Πίεση συστήματος

-0, 2 έως 2,5 bar (100°C).

Η διάρκεια ζωής είναι άνω των 20.000 ωρών με βάση την ονομαστική τάση και την θερμοκρασία περιβάλλοντος 36°C.

♣ Μοντέλο συνδέσμου και καρφίτσες

Προσοχή.

1. εργασιακή θερμοκρασία περιβάλλοντος: -40°C-120°C, πρέπει να αποφεύγεται η προσέγγιση του καταλύτη τριών στοιχείων, του συστήματος σωλήνων εκκένωσης αερίων και του κινητήρα κατά την εγκατάσταση,εξασφαλίζει τη θερμοκρασία του περιβάλλοντος εργασίας.

2Η θέση εγκατάστασης της αντλίας νερού πρέπει να είναι όσο το δυνατόν πιο κοντά στο χαμηλό επίπεδο νερού, ώστε να παρατείνεται η διάρκεια ζωής της αντλίας.

3Για να μειωθεί η αντίσταση του νερού, θα πρέπει όσο το δυνατόν περισσότερο να μειωθεί ο αριθμός των αγκώνων στις σωλήνες στην εγκατάσταση, να εξασφαλιστεί ότι δεν υπάρχει κανένας αγκώνος εντός 20 cm από την αντλία.

4. Παρακαλούμε χρησιμοποιήστε την αντλία μακριά από το σκόνη περιβάλλον, η σκόνη είναι επιβλαβής για να μειώσει τη διάρκεια ζωής

5. Δώστε προσοχή στην καθαρότητα του νερού, αποφύγετε να μπλοκάρει και τροχιά-μπλοκαρισμένο για να μειώσει τη διάρκεια ζωής της αντλίας.

♣ Διάγραμμα καμπύλης

♣Περιγραφή ελέγχου PWM:

♣Συνολικές διαστάσεις

♣Εφαρμογές:

Εφαρμόζεται σε ηλεκτρικά υβριδικά οχήματα, ηλεκτρικά οχήματα, τρένα, πλοία και άλλα συστήματα κυκλοφορίας θέρμανσης και ψύξης.
