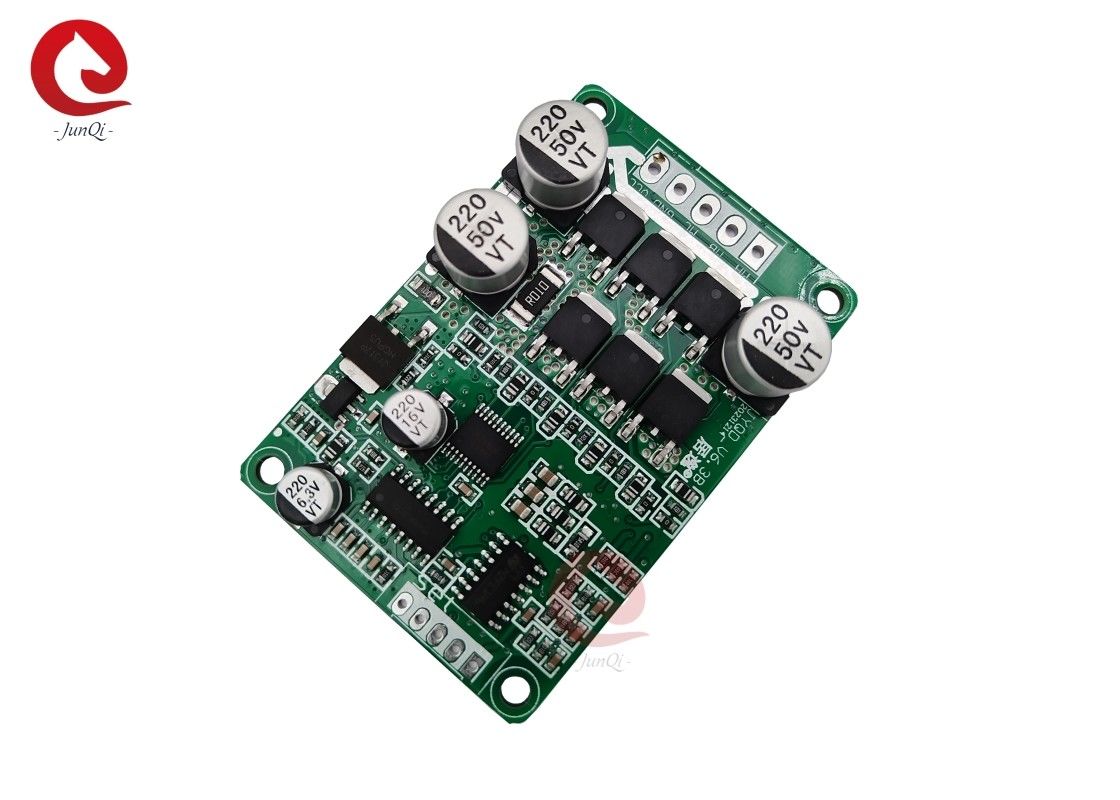

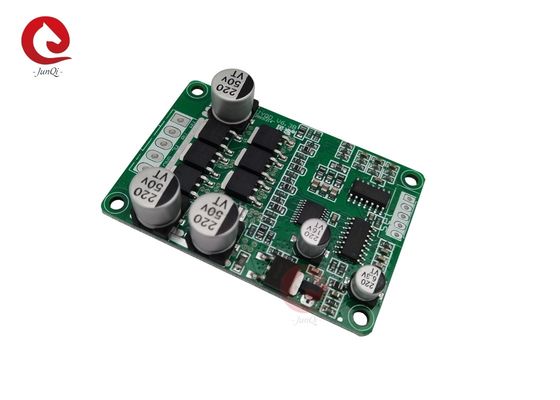

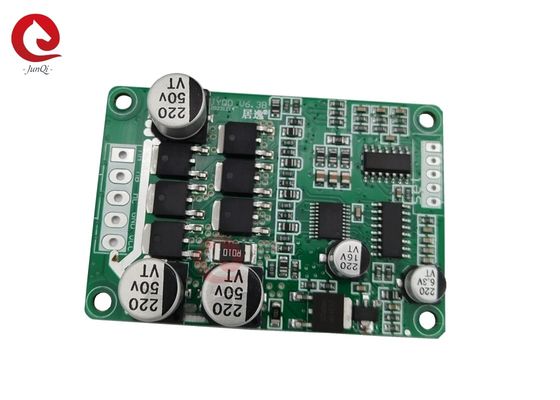

DC7-48V Brushless Motor Drive Board JYQD_V6.3B Για κινητήρα BLDC χωρίς αισθητήρες 3 φάσεων

DC7-48V Brushless Motor Drive Board JYQD_V6.3B Για κινητήρα BLDC χωρίς αισθητήρες 3 φάσεων

Περιγραφή:

Διάγραμμα καλωδίωσης και περιγραφή θύρας:

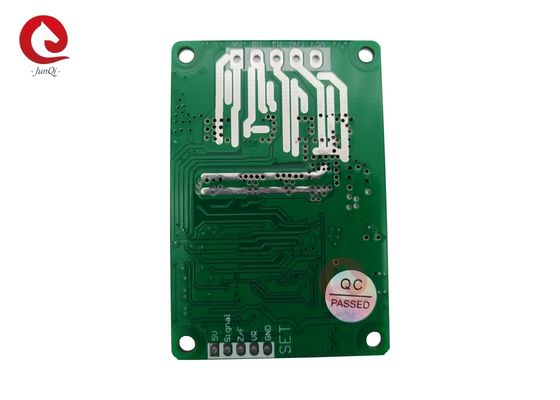

1- Έλεγχος λιμένα.

GND Χρησιμοποιείται για τον εσωτερικό έλεγχο του πίνακα οδήγησης

VR πορτ ελέγχου ταχύτητας. Αναλογική ρύθμιση ταχύτητας τάσης 0V-5V ρύθμιση ταχύτητας, γραμμική ρύθμιση ταχύτητας από χαμηλή σε υψηλή. Η ρύθμιση ταχύτητας PWM πρέπει να συνδέεται με το πίνακα οδήγησης.

Z/F ∆ιαστρέψιμες θύρες ελέγχου κατεύθυνσης.Συνδέστε 5V ή μη σύνδεση προς τη μία κατεύθυνση, συνδέστε GND προς την άλλη κατεύθυνση.

Σημάδι ∆έσμευση σήματος παλμού ταχύτητας κινητήρα, σήμα παλμού 5V

5V ∆ εσωτερική τάση εξόδου της πλακέτας οδηγού, εξωτερικό δυνατομέτρο ή διακόπτης για ρύθμιση ταχύτητας και λειτουργία ανάστροφης κίνησης.

2Η πύλη τροφοδοσίας.

Π+/VCC ∆Δ +

Π-/GND ∆ DC -

MC ∆οκινητική φάση C

ΜΒ ∆ημιουργός φάσης Β

ΑΜ ∆ακινητική φάση Α

3Παρακαλούμε να προσέξετε ότι το καλώδιο της φάσης του κινητήρα και το καλώδιο Hall δεν είναι πολύ μακριά.

4Απόσταση από την πύλη ελέγχου: 2.54mm, απόσταση από την πύλη τροφοδοσίας:3.96 χιλιοστά.

5. Προσέξτε την μόνωση μεταξύ του MOSFET οδηγού και του απορροφητήρα ή της πλάκας εγκατάστασης.

Σημειώσεις για την εφαρμογή:

1Επιβεβαιώστε ότι οι παραμέτροι τάσης και ισχύος του κινητήρα δεν υπερβαίνουν το εύρος του πίνακα οδηγού όπως ορίζεται.

2. Αυτή η πλακέτα οδηγού χρησιμοποιείται για 3 φάσεις brushless sensorless κινητήρα, αλλά δεν ταιριάζει για όλα τα 3 φάσεις brushless sensorless κινητήρες απευθείας.ΕπιστροφήΤο ρεύμα λειτουργίας του κινητήρα χωρίς φορτίο είναι πολύ μεγάλο, η ταχύτητα δεν είναι σταθερή, η απόδοση είναι χαμηλή και δεν μπορεί να ξεκινήσει με φορτίο.) Οι πελάτες μπορούν να ρυθμίζουν την αντίσταση και την χωρητικότητα της πλακέτας οδηγού σύμφωνα με την πραγματική κατάσταση για να επιτύχουν το καλύτερο αποτέλεσμα οδήγησης.

3.Το JYQD_V6.3B είναι γυμνό, η ισχύς κίνησης κάτω από 100W δεν χρειάζεται να αναγκάσει την απώλεια θερμότητας, πρέπει να εξασφαλίσει φυσιολογικό εξαερισμό.

4.Η πύλη εξόδου 5V στην επιφάνεια οδήγησης απαγορεύεται να συνδέεται με εξωτερικό ηλεκτρικό εξοπλισμό.Είναι κατάλληλο μόνο για τη σύνδεση εξωτερικών δυνατομετρητών και διακόπτες σε αυτή την επιφάνεια για τη ρύθμιση της ταχύτητας και την αντιστροφή.

5.Το σήμα στο πίνακα οδηγού JYQD_V6.3B είναι το σήμα εξόδου παλμού ταχύτητας κινητήρα και το ρεύμα εξόδου είναι μικρότερο από 5mA.

Μέγεθος της πλακέτας οδήγησης (mm):
