Για να δημιουργήσουν την αξία για τους πελάτες. Ακεραιότητα και Win-Win.
 |
| Τόπος καταγωγής: | Changzhou, Κίνα |
| Μάρκα: | Junqi |
| Πιστοποίηση: | CE, RoHs, REACH |
| Αριθμό μοντέλου: | JQ42RBL/42JMG50K |
| Ποσότητα παραγγελίας min: | 5PCS |
|---|---|
| Τιμή: | USD40-90/PC Negotiable |
| Συσκευασία λεπτομέρειες: | CTN |
| Χρόνος παράδοσης: | 4weeks μετά από πάρτε την πληρωμή (βάση σε παραγγελία), |
| Όροι πληρωμής: | T / T, Western Union, Paypal |
| Δυνατότητα προσφοράς: | 10000set/month |
| Τύπος: | Πλανητική αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή κιβωτίων ταχυτήτων | Αριθμό μοντέλου: | JQ42RBL/42JMG50K |
|---|---|---|---|
| Μέγεθος πλαισίων: | 42mm | Άνεμος τύπος: | Αστέρι |
| Εκτιμημένη ροπή: | 0.5N.m~5N.m | Αριθμός Πολωνών: | 8 |
| Αριθμός φάσης: | 3 | Εκτιμημένη τάση: | 24VDC |
| Εκτιμημένη ταχύτητα: | 7.1~1099rpm | Χρήση: | ΒΑΡΚΑ, αυτοκίνητο, ηλεκτρικό ποδήλατο, ΑΝΕΜΙΣΤΗΡΑΣ, εγχώρια συσκευή, Industric αυτόματο |
| Μορφή: | Κύκλος | ||
| Επισημαίνω: | 24v μηχανή μείωσης εργαλείων,42JMG50K,μηχανή μείωσης εργαλείων του 5.0N.m |
||

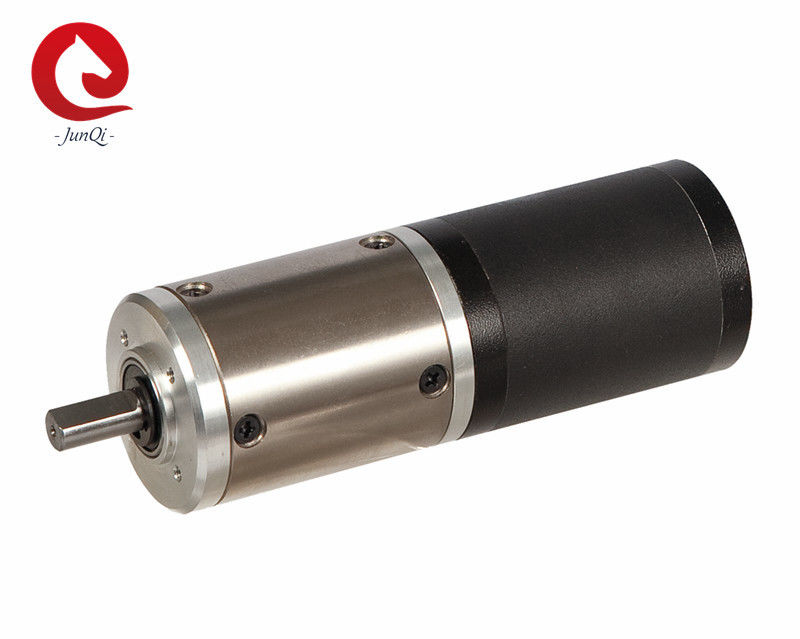

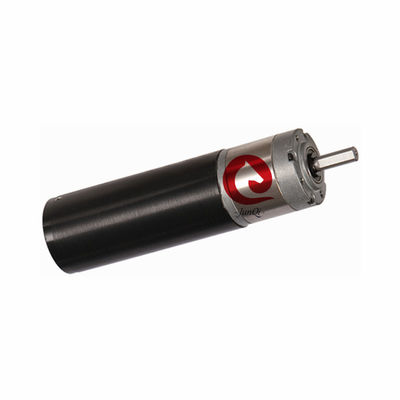

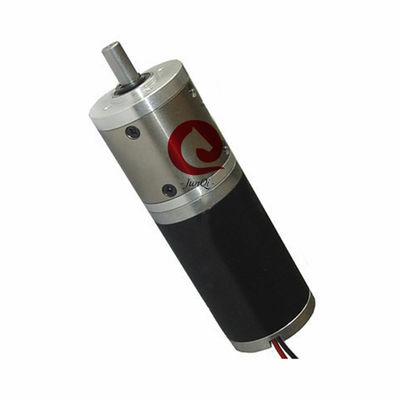

Το Dia 42mm πλανητικό κιβώτιο ταχυτήτων, εκτίμησε τη μηχανή μείωσης Torque0.5N.m~5.0N.m 24VDC 4000RPM JQ42RBL/42JMG50K
Χαρακτηριστικά γνωρίσματα:
Υψηλή αποδοτικότητα και χαμηλού θορύβου.
Ανθεκτική και μακριά ζωή υπηρεσιών.
Κατάλληλος για DIY ή τη μηχανική εργασία.
Διάγραμμα καλωδίων:
| Τύπος | Χρώμα | Λειτουργίες |
|
UL1007 AWG26 |
Μπλε | Vcc |
| Κίτρινος | Εκτάριο | |
| Καφετής | HB | |
| Κόκκινος | Hc | |
| Πράσινος | GND | |
|
UL1007 AWG22 |
Κόκκινος | U φάσης |
| Καφετής | Φάση Β | |
| Μαύρος | Φάση W |
Προδιαγραφή μηχανών οδήγησης:
| Στοιχείο | Μονάδα | JQ42RBL30-2455 | JQ42RBL60-2454 |
| Αριθμός πόλων | 8 | 8 | |
| Αριθμός φάσης | 3 | 3 | |
| Εκτιμημένη τάση | VDC | 24 | 24 |
| No-Load ταχύτητα | περιστροφή/λεπτό | 5500 | 5400 |
| Εκτιμημένη ταχύτητα | περιστροφή/λεπτό | 4000 | 4200 |
| Εκτιμημένη ροπή | mN.m | 20 | 56 |
| Εκτιμημένη δύναμη | W | 8.4 | 25 |
| Μέγιστη ροπή | mN.m | 60 | 170 |
| Μέγιστο ρεύμα | Α | 1.7 | 4.4 |
| Γραμμή - - αντίσταση γραμμών | το ohms@20 ℃ | 5.9 | 1.6 |
| Γραμμή - - αυτεπαγωγή γραμμών | mH | 5.1 | 1.94 |
** Σημειώσεις: Ανωτέρω είναι η τυποποιημένη μηχανή, μπορούμε να σχεδιαστούμε με το προσαρμοσμένο αίτημα!!
Μηχανικό μέγεθος:
Αβούρτσιστα τεχνικά στοιχεία μηχανών ΣΥΝΕΧΩΝ εργαλείων:
JQ42RBL30-2445 στοιχεία μηχανών εργαλείων
| Αναλογία μείωσης | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | 271 | 346 | 442 | 565 | |
| Αριθμός τραίνων εργαλείων | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |
| Μήκος κιβωτίων ταχυτήτων (Λ) | χιλ. | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 | 66.3 | 66.3 | 66.3 | 66.3 |
| No-Load ταχύτητα | περιστροφή/λεπτό | 1440 | 1127 | 367 | 289 | 229 | 98 | 77 | 60 | 47 | 26 | 20 | 16 | 12 | 9.7 |
| Εκτιμημένη ταχύτητα | περιστροφή/λεπτό | 1047 | 820 | 267 | 211 | 167 | 71 | 56 | 44 | 34 | 19 | 15 | 12 | 9.0 | 7.1 |
| Εκτιμημένη ροπή | N.m | 0,07 | 0,09 | 0,24 | 0,31 | 0,39 | 0,82 | 1.0 | 1.3 | 1.7 | 2.8 | 3.5 | 4.5 | 5 | 5 |
|
Max.Permissible φορτίο σε σύντομο χρονικό διάστημα |
N.m | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 15 |
JQ33RBL80-2490 στοιχεία μηχανών εργαλείων
| Αναλογία μείωσης | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | |
| Αριθμός τραίνων εργαλείων | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | |
| Μήκος κιβωτίων ταχυτήτων (Λ) | χιλ. | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 |
| No-Load ταχύτητα | περιστροφή/λεπτό | 1414 | 1107 | 360 | 264 | 225 | 96 | 76 | 59 | 47 | 25 |
| Εκτιμημένη ταχύτητα | περιστροφή/λεπτό | 1099 | 861 | 280 | 221 | 175 | 75 | 59 | 46 | 36 | 20 |
| Εκτιμημένη ροπή | N.m | 0,19 | 0,25 | 0,68 | 0,86 | 1.1 | 2.3 | 2.9 | 3.7 | 4.7 | 5 |
|
Max.Permissible φορτίο σε σύντομο χρονικό διάστημα |
N.m | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 |
Μπορούμε να παρέχουμε την πρόσθετη υπηρεσία:
Εάν αυτή η μηχανή δεν ταιριάζει με το αίτημά σας. Παρακαλώ αισθανθείτε ελεύθερος να έρθει σε επαφή με με μας, μπορούμε να κάνουμε τον προσαρμοσμένο άξονα/το τύλιγμα/να τοποθετήσουμε φλάντζα/καλώδιο/το συνδετήρα. Εργασίες δίπλα-δίπλα με σας και την ομάδα σας θα σχεδιάσουμε μια μηχανή που θα ανταποκριθεί στις ακριβείς ανάγκες της αίτησής σας. Όλες η εφαρμοσμένη μηχανική και η υποστήριξη γίνονται στο εσωτερικό.
Υπηρεσία εξαρτημάτων: Φρένο, συνδετήρας, κωδικοποιητής
Προσαρμοσμένο σχέδιο: Προσαρμοσμένο τύλιγμα, προσαρμοσμένη φλάντζα, προσαρμοσμένος άξονας….
FAQ:
Q: Πόσο καιρό είναι η χρονική ανοχή διαταγών;
Α: Χρονική ανοχή: 4 εβδομάδες μετά από λάβετε την κατάθεση
Q: Ποια είναι η εμπορική διαβεβαίωσή σας;
Α: 100% προστασία ποιότητας των προϊόντων.
100% προστασία αποστολών προϊόντων εγκαίρως.
100% προστασία πληρωμής για το καλυμμένο ποσό σας.
Q: Τι είναι Moq;
Α: 5PCS. Μικρή υποδοχή διαταγής.
Q: Κάνετε το προσαρμοσμένο προϊόν;
Α: Ναι, δεχόμαστε την ΤΠ.
Q: Περίπου μετά από την πώληση Serive;
Α: Μετά από τις υπηρεσίες πωλήσεων 24/7.
Q: Ποιο είναι το ποιοτικό επίπεδο προϊόντος σας;
Α: Παράγουμε την καλή ποιότητα, αρνούμαστε να παραγάγουμε τη χαμηλή ποιότητα.
Μηχανή κιβωτίων ταχυτήτων NEMA17 BLDC Plaetary:
