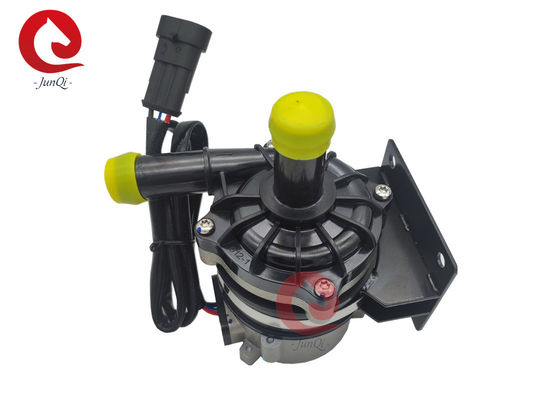

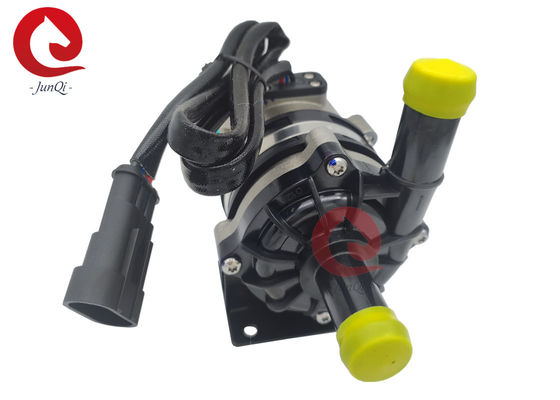

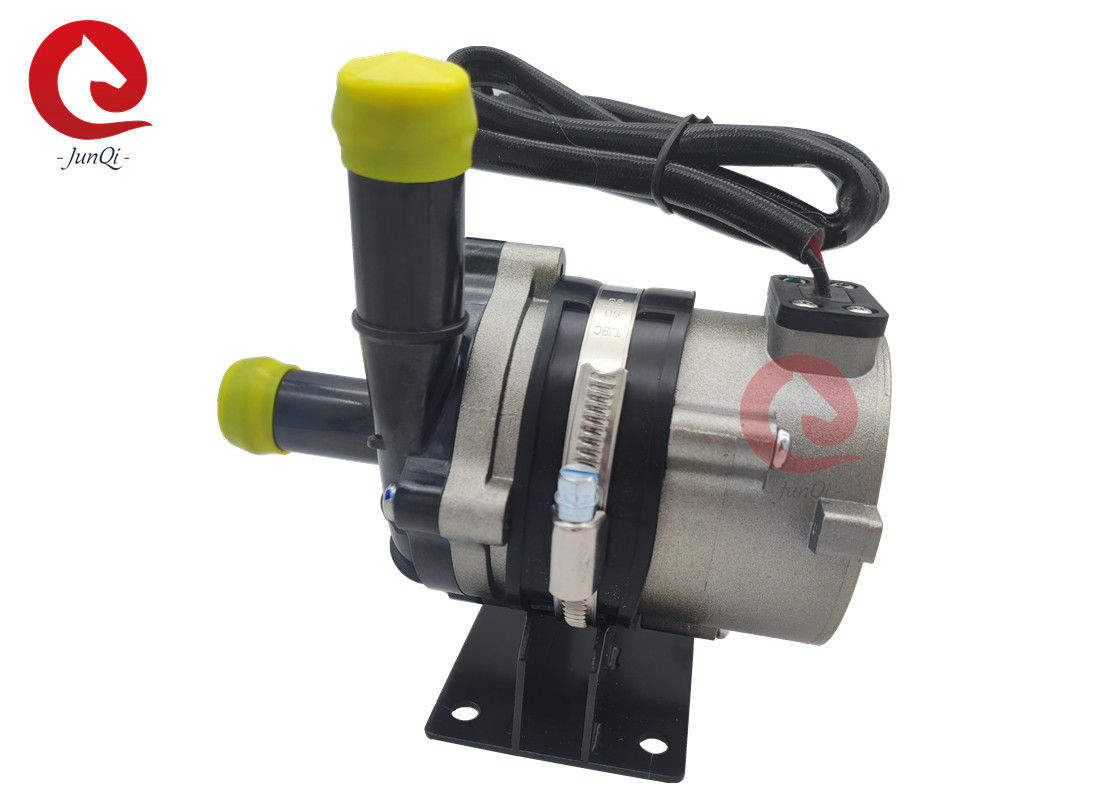

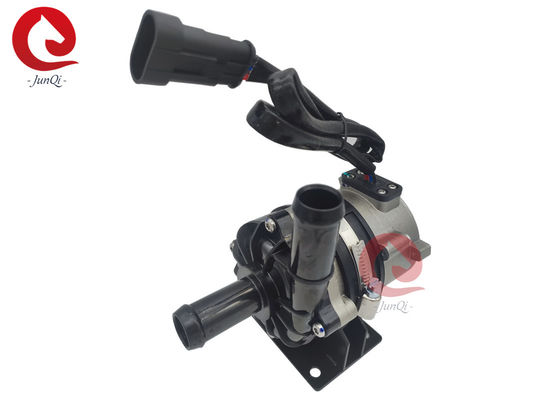

JP100-24V Brushless DC Motor Pump PWM Ελέγχος

JUNQI JP100-24V Αντλία κινητήρα συνεχούς ρεύματος χωρίς ψήκτρες, PWM Control 24V 100W Αντλία νερού κυκλοφορίας κυψελών καυσίμου

Κύρια Χαρακτηριστικά:

1. Σταθερή ισχύς: Η ισχύς της αντλίας νερού είναι βασικά σταθερή όταν η τάση τροφοδοσίας dc9v-16v αλλάζει;

2. Προστασία υπερθέρμανσης: Όταν η θερμοκρασία περιβάλλοντος υπερβαίνει τους 100 ℃ (όριο θερμοκρασίας), η αντλία ξεκινά τη λειτουργία αυτοπροστασίας, προκειμένου να εγγυηθεί τη διάρκεια ζωής της αντλίας, συνιστάται η εγκατάσταση σε χαμηλή θερμοκρασία ή σε καλύτερη θέση ροής αέρα).

3. Προστασία υπέρτασης: Η αντλία εισέρχεται σε τάση DC28V για 1 λεπτό, το εσωτερικό κύκλωμα της αντλίας δεν καταστρέφεται;

4. Προστασία περιστροφής μπλοκαρίσματος: Όταν υπάρχει είσοδος ξένου υλικού στον αγωγό, προκαλώντας το βούλωμα και την περιστροφή της αντλίας νερού, το ρεύμα της αντλίας αυξάνεται ξαφνικά, η αντλία νερού σταματά να περιστρέφεται (ο κινητήρας της αντλίας νερού σταματά να λειτουργεί μετά από 20 επανεκκινήσεις, εάν η αντλία νερού σταματήσει να λειτουργεί, η αντλία νερού σταματά να λειτουργεί), η αντλία νερού σταματά να λειτουργεί και η αντλία νερού σταματά να επανεκκινήσει την αντλία νερού και να επανεκκινήσει την αντλία για να συνεχίσει την κανονική λειτουργία;

5. Προστασία ξηρής λειτουργίας: Σε περίπτωση που δεν υπάρχει μέσο κυκλοφορίας, η αντλία νερού θα λειτουργήσει για 20 δευτερόλεπτα ή λιγότερο μετά την πλήρη εκκίνηση.

6. Προστασία αντίστροφης σύνδεσης: Η αντλία νερού είναι συνδεδεμένη στην τάση DC28V, η πολικότητα της παροχής ρεύματος είναι ανεστραμμένη, διατηρείται για 1 λεπτό και το εσωτερικό κύκλωμα της αντλίας νερού δεν καταστρέφεται;

7. Λειτουργία ρύθμισης ταχύτητας PWM

8 και λειτουργία εξόδου σφάλματος υψηλού επιπέδου

9. Απαλή εκκίνηση

♣Βασικές πληροφορίες

♣ Οδηγίες τοποθέτησης:

♣ Παράμετρος θερμοκρασίας

Θερμοκρασία υγρού μέσου: -40℃ έως +120℃ (-40°F έως + 248°F)

Θερμοκρασία περιβάλλοντος λειτουργίας: -40℃ έως +100℃ (-40°F έως +212°F)

Θερμοκρασία αποθήκευσης: -40℃ έως +70℃ (-40°F έως +158°F)

(έως 100 ℃, αλλά θα μειώσει τη διάρκεια ζωής)

♣ Πίεση συστήματος

-0,2 έως 2,5 bar (100℃ (212°F).

Η διάρκεια ζωής είναι πάνω από 20.000 ώρες με βάση την ονομαστική τάση και τη θερμοκρασία περιβάλλοντος 36℃(86°F).

♣ Μοντέλο συνδέσμου και ακίδες

♣ Προσοχές

1. Θερμοκρασία περιβάλλοντος λειτουργίας: -40℃--120℃, θα πρέπει να προσπαθήσετε να αποφύγετε την εγγύτητα με το τριοξειδωτικό καταλυτικό σύστημα, το σύστημα σωλήνων εκκένωσης αερίου και τον κινητήρα κατά την εγκατάσταση, εξασφαλίστε τη θερμοκρασία περιβάλλοντος λειτουργίας.

2. Η θέση εγκατάστασης της αντλίας νερού θα πρέπει όσο το δυνατόν περισσότερο να είναι κοντά στο χαμηλό επίπεδο νερού, για να παρατείνει τη διάρκεια ζωής της αντλίας.

3. Για να μειωθεί η αντίσταση του νερού, θα πρέπει όσο το δυνατόν περισσότερο να μειωθεί ο αριθμός των αγκώνων στην σωλήνωση κατά την εγκατάσταση, εξασφαλίστε ότι δεν υπάρχει αγκώνας σε απόσταση 20 cm από την αντλία.

4. Χρησιμοποιήστε την αντλία μακριά από το περιβάλλον με σκόνη, η σκόνη είναι επιβλαβής για τη μείωση της διάρκειας ζωής

5. Δώστε προσοχή στην καθαρότητα του νερού, αποφύγετε το μπλοκάρισμα και την απόφραξη της πτερωτής για να μειώσετε τη διάρκεια ζωής της αντλίας.

♣ Διάγραμμα καμπύλης

♣Περιγραφή ελέγχου PWM:

♣Συνολικές διαστάσεις

♣Εφαρμογές:

Εφαρμογή σε HEV (Υβριδικό Ηλεκτρικό Όχημα), EV (Ηλεκτρικά Οχήματα), τρένα, πλοία και άλλα συστήματα κυκλοφορίας θέρμανσης και κυκλοφορίας ψύξης.
